| Номер в госреестре | 79086-20 |
| Наименование СИ | Накопители электрических параметров |
| Обозначение типа СИ | НЭП-К |
| Изготовитель | Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Накопители электрических параметров НЭП-К (далее по тексту - НЭП-К) предназначены для измерений среднеквадратического значения фазного напряжения переменного тока и среднеквадратического значения силы переменного тока, а также накопления и хранения в энергонезависимой памяти значений электрических параметров электроприводной арматуры (далее по тексту - ЭПА).
НЭП-К являются преобразователями измерительными, и их принцип действия основан на измерении среднеквадратических значений напряжения и силы переменного тока синусоидальной формы путем измерения мгновенных значений с использованием 12-16-ти разрядного аналого-цифрового преобразователя (далее по тексту - АЦП) при частоте дискретизации до 25 кГц.
НЭП-К выпускаются в двух исполнениях НЭП-К ДКНБ.468157.004 и НЭП-К ДКНБ.468157.004-01, отличающихся комплектностью.
Исполнение НЭП-К ДКНБ.468157.004 состоит из:
- модуля НЭП-512М ДКНБ.687281.137;
- датчика тока ДТ-3П ДКНБ.433649.005;
- датчика напряжения ДН-3П ДКНБ.433649.006;
- кабеля сигнального НЭП-512-Б-К ДКНБ.685623.021.
Исполнение НЭП-К ДКНБ.468157.004-01 состоит из:
- модуля измерительного НЭП-512С ДКНБ.687281.013;
- модуля измерительного МДТН-КР ДКНБ.687281.012-05;
- кабеля сигнального НЭП-512-S ДКНБ.685623.007.
Каждая составная часть НЭП-К заключены в отдельный металлический противопожарный корпус, и соединены между собой кабелем сигнальным.
НЭП-К выполняет следующие функции:
- принимает сигналы среднеквадратического значения фазного напряжения переменного тока;
- принимает сигналы среднеквадратического значения силы переменного тока;
- принимает сигналы силы переменного тока от концевых выключателей и отображает полученные значения во внешнем программном обеспечении;
- преобразовывает принятые сигналы во вторичные сигналы напряжения переменного
тока;
- имеет гальваническую развязку сигналов;
- измеряет принятые и преобразованные вторичные сигналы напряжения переменного
тока;
- обеспечивает хранение результатов измерений на карте памяти в виде файлов;
- поддерживает операции по обмену данными с персональным компьютером (далее по тексту - ПК) по каналам Ethernet и USB.

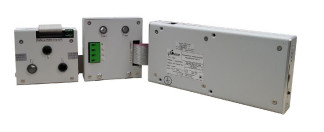

Общий вид НЭП-К ДКНБ.468157.004 представлен на рисунке 1, НЭП-К ДКНБ.468157.004-01 - на рисунке 2. Схема пломбирования от несанкционированного доступа НЭП-К ДКНБ.468157.004 представлена на рисунках 3, 4, 5, НЭП-К ДКНБ.468157.004-01 - на рисунках 6, 7.
/
Пломбировочная
наклейка
Рисунок 7 - Место пломбирования от несанкционированного доступа
модуля МДТН-КР
НЭП-К имеет встроенное и внешнее программное обеспечение (далее по тексту - ПО). Встроенное ПО НЭП-К реализовано аппаратно и является метрологически значимым. Встроенное ПО НЭП-К может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Идентификационные данные встроенного и внешнего ПО приведены в таблице 1. Внешнее ПО предназначено для отображения записанных или сохраненных сигналов электроприводной арматуры и не является метрологически значимым.
| Идентификационные данные (признаки) | Значение | |
| Внешнее | Встроенное | |
| Идентификационное наименование программы | «Registrator-19» | «AlteraAdc.rbf» |
| Номер версии (идентификационный номер ПО) | 1 | 1.0 |
| Цифровой идентификатор ПО | DA9ADF8302F1259508A AE8273DC02116 | - |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики НЭП-К
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения фазного напряжения переменного тока в диапазоне частот от 40 до 2000 Гц, В | от 2,5 до 250 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % | ±0,5 |
| Диапазоны измерений среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 2000 Гц, А | от 0,05 до 2,5 от 0,1 до 10 от 0,5 до 50 от 1,0 до 100 от 1,5 до 150 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения силы переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к верхней границе диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения и силы переменного тока, вызванной изменением температуры окружающего воздуха в пределах рабочего диапазона температур на каждый 1 °С , % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон индикации среднеквадратического значения силы переменного тока от концевых выключателей, мА | от 0 до 200 |
| Допустимая перегрузка при измерении среднеквадратического значения силы переменного тока, А, не более | 1,5-/п1) |
| Допустимая перегрузка при измерении среднеквадратического значения силы переменного тока от концевых выключателей, А, не более | 1,5/п |
| Допустимая перегрузка по напряжению для измерительных каналов, В, не более | 1,2- ^п2) |
| Продолжительность подачи максимального сигнала силы переменного тока для встроенной линии калибровки фазного тока, с, не более | 5 |
| Количество измерительных каналов напряжения | 3 |
| Количество измерительных каналов тока | 3 |
| Наименование характеристики | Значение |
| Количество каналов тока концевых выключателей | 2 |
| Параметры электрического питания от источника постоянного тока: - напряжение постоянного тока, В | 24±1,2 |
| Максимальная потребляемая мощность, Вт, не более | 5 |
| Монтажный диаметр токонесущего провода, мм, не более | 9,0 |
| Монтажный диаметр провода концевого выключателя, мм, не более | 8,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более | от +5 до +50 98 |
| Габаритные размеры (длинахширинахвысота), мм, не более: 1) для исполнения НЭП-К ДКНБ.468157.004 - для модуля НЭП-512М ДКНБ.687281.137 - для датчика тока ДТ-3П ДКНБ.433649.005 - для датчика напряжения ДН-3П ДКНБ.433649.006 2) для исполнения НЭП-К ДКНБ.468157.004-01 - модуля измерительного НЭП-512C ДКНБ.687281.013 - модуля измерительного МДТН-КР ДКНБ.687281.012-05 | 200,4x90x29,6 85,2x82,6x28,1 87x92x28,8 230x90x29 93x124x64 |
| Масса, кг, не более: 1) для исполнения НЭП-К ДКНБ.468157.004 - для модуля НЭП-512М ДКНБ.687281.137 - для датчика тока ДТ-3П ДКНБ.433649.005 - для датчика напряжения ДН-3П ДКНБ.433649.006 - для кабеля сигнального НЭП-512^-К ДКНБ.685623.021 2) для исполнения НЭП-К ДКНБ.468157.004-01 - модуля измерительного НЭП-512C ДКНБ.687281.013 - модуля измерительного МДТН-КР ДКНБ.687281.012-05 - для кабеля сигнального НЭП-512-S ДКНБ.685623.007 | 0,6 0,3 0,35 0,03 0,65 0,68 0,03 |
| Среднее время наработки на отказ, ч | 60000 |
| Средний срок службы, лет | 10 |
| 1) 1п - верхний предел диапазона измерений при измерении среднеквадратических значений силы переменного тока; 2) ип - верхний предел диапазона измерений при измерении среднеквадратических значений фазного напряжения переменного тока. | |
наносят на табличку НЭП-К методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность НЭП-К
| Наименование | Обозначение | Количество |
| Накопитель электрических параметров НЭП-К | ДКНБ.468157.004 или ДКНБ.468157.004-01 | 1 шт. |
| Накопитель электрических параметров НЭП-К. Формуляр | ДКНБ.468157.004ФО | 1 экз. |
| Накопитель электрических параметров НЭП-К. Руководство по эксплуатации | ДКНБ.468157.004РЭ | 1 экз. |
| Накопитель электрических параметров НЭП-К. Методика поверки | ДКНБ.468157.004ПМ | 1 экз. |
| Программное обеспечение «Registrator-19». Руководство оператора | ДКНБ.00144 34 | 1 экз. |
| Кабель мини USB 5 pin | - | 1 шт. |
| Флэш-карта (формат SD, емкость 16-32 Гбайт) | - | 1 шт. |
| Компакт-диск с ПО «Registrator-19» | - | 1 шт. |
осуществляется по документу ДКНБ.468157.004ПМ «Накопители электрических параметров НЭП-К. Методика поверки», утвержденному с ООО «ИЦРМ» 27.02.2020 г.
Основное средство поверки:
- калибратор многофункциональный Fluke 5502Е (регистрационный номер в Федеральном информационном фонде № 55804-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых НЭП-К с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ДКНБ.468157.004ТУ Накопители электрических параметров НЭП-К. Технические условия
