| Номер в госреестре | 79092-20 |
| Наименование СИ | Измерители сопротивления заземления |
| Обозначение типа СИ | ЦС4107 |
| Изготовитель | ЧАО "Уманский завод "Мегомметр", Украина, г.Умань |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления заземления ЦС4107 (далее - измерители) предназначены для измерений электрического сопротивления постоянному току заземляющих устройств с помощью вспомогательных электродов.
Принцип действия измерителей основан на формировании измерительного импульсного тока переменной полярности частотой 128 Гц с амплитудным значением силы тока не более 350 мА и максимальным значением выходного напряжения без нагрузки не более 36 В. Измеренное падение напряжения преобразуется с помощью аналого-цифрового преобразователя (далее -АЦП) в цифровую форму и поступает на микроконтроллер, который рассчитывает величину электрического сопротивления. Результат преобразования, соответствующий значению измеряемого электрического сопротивления, отображается на жидкокристаллическом индикаторе (далее - ЖК-индикатор).
Конструктивно измерители выполнены в виде одноблочной конструкции. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. На передней панели корпуса измерителей расположены измерительные зажимы, ЖК-индикатор, индикатор заряда аккумулятора и кнопки управления. На задней стороне корпуса расположен отсек для установки аккумуляторных батарей. В нижней части корпуса расположено гнездо для подключения блока питания.
Работой АЦП и реализацией функций измерителей управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений электрического сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих 50 измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.
Измерители используются для: измерений сопротивления заземления как сосредоточенного, так и контурного (сложного) заземлителя;
измерений активного сопротивления, в том числе сопротивления проводников наземной части заземляющего устройства;
-определения коэффициента связи между двумя отдельными заземляющими устройствами;
-определения удельного сопротивления грунта.

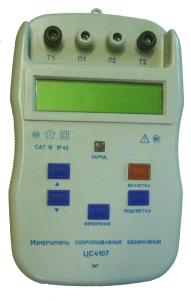

Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.
Встроенное программное обеспечение (далее - ПО) измерителей является метрологически значимым. ПО заносится в микроконтроллер измерителей предприятием-изготовителем и недоступно для пользователя. Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | CS4107 |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянному току | от 10 мОм до 20 кОм |
| Класс точности по ГОСТ 8.401-80 | 2,5 |
| Пределы допускаемой относительной основной погрешности измерений электрического сопротивления постоянному току, % | ±2,5 |
| Допускаемые значения суммарного электрического сопротивления вспомогательных электродов: - токовых - потенциальных - для измеряемого сопротивления от 10 мОм до 1 Ом - для измеряемого сопротивления от 1,001 Ом до 20 кОм | от 0 до 1000'Яизм, но не более 50 кОм от 0 до 5 кОм от 0 до 50 кОм |
| Лист № 3 Всего листов 4 Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±1,25 |
| Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения относительной влажности свыше 80 до 90 % при температуре +30 °С, % | ±2,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| Примечание - Яизм - значение измеряемого электрического сопротивления постоянному току. | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Частота измерительного тока, Гц | от 120 до 136 |
| Максимальное значение выходного напряжения на токовых зажимах, В | 36 |
| Амплитудное значение силы тока в цепи измерения, мА, не более | 350 |
| Потребляемая сила тока, А, не более | 1 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 230x140x59 |
| Масса, кг, не более | 1 |
| Напряжение питания постоянного тока*, В | от 8,8 до 12 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +30 °С, % | от -10 до +55 до 90 |
| Степень защиты по ГОСТ 14254-2015 | IP42 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| * Питание осуществляется от 8 аккумуляторных батарей типа АА емкостью не менее 2 Ач и напряжением 1,2 В. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель сопротивления заземления ЦС4107 | - | 1 шт. |
| Ремень | - | 1 шт. |
| Сумка | - | 1 шт. |
| Адаптер автомобильный | - | 1 шт. |
| Струбцина | - | 1 шт. |
| Проводник | - | 1 шт. |
| Наконечник | - | 3 шт. |
| Аккумуляторная батарея типа АА | - | 8 шт. |
| Блок питания 12 В для заряда аккумуляторных батарей | - | 1 шт. |
| Руководство по эксплуатации | Ба 2.718.028 РЭ | 1 экз. |
осуществляется по разделу 5 «Методика поверки» руководства по эксплуатации Ба 2.718.028 РЭ, утверждённому ООО «ИЦРМ» 11.06.2020 г.
Основные средства поверки:
-магазины сопротивлений Р33-М1, Р4831-М1 (регистрационный номер в Федеральном информационном фонде № 48930-12);
-катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителя, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования Техническая документация изготовителя
