| Номер в госреестре | 79098-20 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | U1240 |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые серии U1240 (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Мультиметры представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается микроконтроллером и отображается в виде результата измерений на жидкокристаллическом (LCD) дисплее.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы истинных среднеквадратических (True RMS) значений.
Для расширения пределов измерений силы переменного тока используются внешние токоизмерительные клещи U1583B с выходом по напряжению, подключаемые к входам мультиметра.
Для выбора режима измерений в мультиметрах используются поворотный переключатель и функциональные кнопки.
Управление процессами измерений осуществляется встроенным микроконтроллером. Результаты измерений отображаются на дисплее в цифровом виде и в виде сегментной гистограммы. Результаты измерений могут быть переданы на внешний ПК с помощью интерфейсов IR (инфракрасный порт) и Bluetooth (опционально с внешним адаптером). Также через интерфейс связи возможно дистанционное управление мультиметрами.
Мультиметры имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений, проверки целостности цепи и проверки диодов, датчика температуры окружающей среды, автоматической и ручной регистрации данных, счетчика переключений для проверки состояния переключателей, реле, кнопок (открытые/закрытые контакты).
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура с переключателем, дисплей.
Мультиметры выпускаются в двух модификациях: U1241B, U1242B, отличающихся между собой набором выполняемых функций. Функциональные отличия модификаций представлены в таблице 1.
Конструктивно мультиметры выполнены в изолированных пластиковых корпусах прямоугольной формы.
На лицевой панели расположены дисплей, функциональные клавиши, поворотный переключатель режимов измерений, входные разъемы.
На задней панели находится батарейный отсек, держатели для измерительных щупов, инфракрасный порт и подставка.
Питание мультиметров осуществляется от сменных элементов питания.

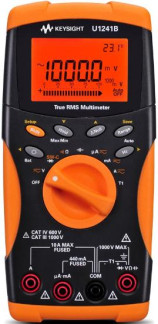

Общий вид мультиметров представлен на рисунках 1 - 3.
Пломбирование мультиметров цифровых серии U1240 не предусмотрено.
| Функциональная характеристика | Модификация | |
| U1241B | U1242B | |
| Измерение напряжения постоянного тока | Да | Да |
| Измерение напряжения переменного тока | Да | Да |
| Измерение силы постоянного тока | Да | Да |
| Измерение силы переменного тока | Да | Да |
| Измерение электрического сопротивления постоянному току | Да | Да |
| Измерение электрической емкости | Да | Да |
| Измерение частоты | Да | Да |
| Измерение температуры с помощью термопары типа K | Да | Да |
| Измерение температуры с помощью термопары типа J | Нет | Да |
| Измерение температуры по двум входам и измерение разности температур | Нет | Да |
| Измерение коэффициента гармоник | Нет | Да |
| Автоматическая и ручная регистрация данных | Нет | Да |
| Счетчик переключений | Да | Да |
отсутствует.
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 1000 мВ | 0,1 мВ | ±(0,0009-U+5 е.м.р.) |
| 10 В | 0,001 В | ±(0,0009-U+2 е.м.р.) |
| 100 В | 0,01 В | |
| 1000 В | 0,1 В | ±(0,0015-U+5 е.м.р.) |
| Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | ||
| от 40 до 500 Гц | св. 500 Гц до 1 кГц | св. 1 до 2 кГц | ||
| 1000 мВ | 0,1 мВ | ±(0,01-U+5 е.м.р.) | ±(0,02-U+5 е.м.р.) | - |
| 10 В | 0,001 В | ±(0,01-U+5 е.м.р.) | ±(0,02-U+5 е.м.р.) | |
| 100 В | 0,01 В | |||
| 1000 В | 0,1 В | - | ||
| Примечание - U - измеренное значение напряжения переменного тока, мВ, В | ||||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 1000 мкА | 0,1 мкА | ±(0,001-1+3 е.м.р.) |
| 10000 мкА | 1 мкА | |
| 100 мА | 0,01 мА | ±(0,002-1+3 е.м.р.) |
| 440 мА | 0,1 мА | ±(0,005-I+3 е.м.р.) |
| 10 А | 0,001 А | ±(0,006-!+5 е.м.р.) |
| Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А | |
| от 40 до 500 Гц | св. 500 Гц до 1 кГц | ||
| 1000 мкА | 0,1 мкА | ±(0,01-1+5 е.м.р.) | ±(0,01-1+5 е.м.р.) |
| 10000 мкА | 1 мкА | ||
| 100 мА | 0,01 мА | ||
| 440 мА | 0,1 мА | ||
| 10 А | 0,001 А | ||
| Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 6 - Метрологические характеристики в режиме измерений силы переменного тока с
клещами токоизмерительными U1583B
| Предел измерений, А | Диапазон измерений, А | Разре шение, мВ/А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| от 48 до 65 Гц | св. 65 Гц до 440 Гц | |||
| 40 | от 0,5 до 40 | 10 | ±(0,02-I+0,5) | ±(0,051+0,5) |
| 400 | от 0,5 до 40 | 1 | ±(0,025-I+0,5) | ±(0,0451+0,5) |
| св. 40 до 200 | ±(0,02-I+0,5) | ±(0,041+0,5) | ||
| св. 200 до 400 | ±(0,0151+0,5) | ±(0,0351+0,5) | ||
| Примечание - I - измеренное значение силы переменного тока, А | ||||
Таблица 7 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 1000 Ом 1) | 0,1 Ом | ±(0,003-R+3 е.м.р.) |
| 10 кОм 1) | 0,001 кОм | |
| 100 кОм | 0,01 кОм | |
| 1000 кОм | 0,1 кОм | |
| 10 МОм | 0,001 МОм | ±(0,008-R+3 е.м.р.) |
| 100 МОм | 0,01 МОм | ±(0,015-R+3 е.м.р.) |
| Примечания R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм; 1) - погрешность гарантируется при использовании перед измерениями функции «Null» | ||
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 1000 нФ | 0,1 нФ | ±(0,012-C+4 е.м.р.) |
| 10 мкФ | 0,001 мкФ | |
| 100 мкФ | 0,01 мкФ | |
| 1000 мкФ | 0,1 мкФ | ±(0,02-C+4 е.м.р.) |
| 10 мФ | 0,001 мФ | |
| Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 100 Гц | 0,01 Гц | ±(0,0003-F+3 е.м.р.) 1) |
| 1000 Гц | 0,1 Гц | |
| 10 кГц | 0,001 кГц | |
| 100 кГц | 0,01 кГц | |
| 1000 кГц | 0,1 кГц | |
| Примечания F - измеренное значение частоты, Гц, кГц; 1) - погрешность нормирована до частоты 200 кГц | ||
Таблица 10 - Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001_
| Тип термопары | Диапазон измерений, ° С | Разрешение (единица младшего разряда (е.м.р.)) ° С | Пределы допускаемой основной абсолютной погрешности измерений, ° С |
| К | от -40 до +1000 | 0,1 | ±(0,01-T+1) |
| J 1) | |||
| Примечания T - измеренное значение температуры, ° С; 1) - только для модификации U1242B | |||
Таблица 11 - Температурный коэффициент
| Модификация | Температурный коэффициент, /°С |
| U1241B | 0,1 (0,15) 1) |
| U1242B | |
| Примечание - 1) - для предела измерений электрического сопротивления постоянному току 100 МОм при измерении сопротивления свыше 50 МОм | |
Таблица 12 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение постоянного тока, В | 6 1) |
| Габаритные размеры (длинахширинахвысота), мм | 193,8x92,2x58 |
| Масса (без батарей), кг | 0,4 |
| Нормальные условия измерений: - температура окружающего воздуха, ° С - относительная влажность воздуха, % | от +18 до +28 80 |
| Рабочие условия измерений: - температура окружающего воздуха, ° С - относительная влажность воздуха, % | от -10 до +55 80 при температуре +30 ° С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
| Примечание - 1) - питание от четырех батарей типоразмера AAA | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой серии U1240 (модификация по заказу) | U1241B, U1242B | 1 шт. |
| Измерительные кабели с пробниками | - | 2 шт. |
| Батарея питания | AAA | 4 шт. |
| Пробник | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-092-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-092-20 «Мультиметры цифровые серии U1240. Методика поверки», утвержденному ООО «ИЦРМ» 21.05.2020 г.
Основное средство поверки: калибратор многофункциональный Fluke 5522A (5520A) (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым серии U1240
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 40 |
| Поверителей | 11 |
| Актуальность данных | 17.11.2024 |
