| Номер в госреестре | 79100-20 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1.0-12.0 Б 100 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-12.0 Б 100 (далее- комплекс) предназначен для измерений радиотехнических характеристик антенн и антенных решеток.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
- прецизионного 4-х координатного Т-сканера ТМП 04П 7.0 х 2.0, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- контроллера управления сканером ТМС 3104 в комплекте с пультом дистанционного управления;
- системного контроллера TMSC, предназначенного для программного управления основными элементами комплекса в процессе проведения измерений параметров антенн;
- лазерного дальномера с интегрированным интерфейсом, предназначенного для измерения расстояния до измеряемого объекта;
- векторного анализатора электрических цепей ZVA 24 (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПК), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- комплекта антенн-зондов, предназначенного для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- комплекта кабелей связи, синхронизации и питания, предназначенного для коммутации функциональных узлов комплекса;
- комплекта ПК, применяемого для: управления комплексом в процессе измерений; для обработки результатов измерений, их каталогизации и визуализации;
- источников бесперебойного питания (далее - ИБП), предназначенных для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания;
- радиопоглощающего материала, предназначенного для укрытия отражающих частей комплекса;
- приборной стойки, предназначенной для размещения оборудования из состава комплекса;
- программного обеспечения (ПО) управления комплексом, сбора и обработки сигналов, регистрации, визуализации и каталогизации результатов измерений в ближней зоне.

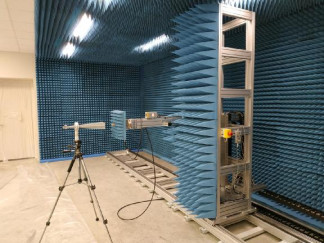

Общий вид комплекса представлен на рисунках 1- 8.
Обозначение места размещения знака утверждения типа представлено на рисунке 7.
Схема пломбировки от несанкционированного доступа представлена на рисунке 8.
ПО комплекса осуществляет:
- управление работой элементов комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows7. Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «Frequency-Meas», «ProViLab».
Специализированное ПО «FrequencyMeas» предназначено для: настройки комплекса и проведения измерений амплитудно-фазового распределения электромагнитного поля в ближней зоне антенны; управления ВАЦ и контроллером перемещения сканера; сохранения всех данных измерения в файлах.
Специализированное ПО «ProViLab» предназначено для расчета нормируемых характеристик направленности и энергетических характеристик антенн на основе результатов измерений в ближней зоне и визуализации результатов измерений и расчетов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | FrequencyMeas.exe | ProViLab.exe |
| Номер версии (идентификационный номер) ПО | 6.0.0.0 | 0.12.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | E244570C618F393BD65A68906EE7 91C1 (алгоритм MD5) | EF620098E18BD9C29A172284B63 9ADEA (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 1 до 12 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,4 |
| -30 дБ | ±0,6 |
| -40 дБ | ±1,2 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудного распределения, градус: -10 дБ | ±3 |
| -20 дБ | ±5 |
| -30 дБ | ±7 |
| -40 дБ | ±10 |
| Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,5 |
| -30 дБ | ±1,0 |
| -40 дБ | ±1,7 |
| Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус: -10 дБ | ±3 |
| -20 дБ | ±7 |
| -30 дБ | ±10 |
| -40 дБ | ±16 |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ | ±0,5 |
| 0,5 дБ | ±0,7 |
| 0,8 дБ | ±1,0 |
| 1,5 дБ | ±1,7 |
| 2,0 дБ | ±2,3 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Размер рабочей области сканирования, м, не менее: - длина | 7 |
| - высота | 2 |
| - ширина | 0,5 |
| Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, градус | ±65 |
| Габаритные размеры сканера, мм, не более: - длина | 8000 |
| - высота | 3000 |
| - ширина | 2200 |
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +17 до +23 80 от 84 до 106,7 |
наносится на переднюю панель приборной стойки в виде наклейки и типографским способом на титульный лист документа ТМСА 1.0-12.0 Б 100 «Комплекс автоматизированный измерительно-вычислительный. Руководство по эксплуатации. ТМСА 100. 012. 00Б РЭ. Книга 1».
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| 1 Комплекс автоматизированный измерительновычислительный в составе: | ТМСА 1.0-12.0 Б 100 | 1 шт. |
| 1.1 Прецизионный 4-х координатный (X, Y, Z, P) Т-сканер | ТМП 04П 7.0 х 2.0 | 1 к-т |
| 1.2 Контроллер управления сканером | ТМС 3104 | 1 шт. |
| 1.3 Лазерный дальномер с интегрированным интерфейсом | 1 шт. | |
| 1.4 Векторный анализатор цепей | ZVA 24 | 1 к-т |
| 1.5 Комплект антенн-зондов: - антенна-зонд диапазона частот (1,0-2,0) ГГц - антенна-зонд диапазона частот (2,0-4,0) ГГц - антенна-зонд диапазона частот (4,0 - 8,0) ГГц - антенна-зонд диапазона частот (8,0 - 12,0) ГГц | ТМАЗ 1-2 ТМАЗ 2-4 ТМАЗ 4-8 ТМАЗ 8-12 | 1 к-т |
| 1.6 Комплект фазостабильных кабелей, кабелей управления (синхронизации и питания) и панелей с разъемами | 1 к-т | |
| 1.7 Системный контроллер | TMSC | 1 к-т |
| 1.8 Приборная стойка | ТМ ПС | 1 шт. |
| 1.9 Комплект ПК | - | 1 к-т |
| 1.10 Источник бесперебойного питания | - | 2 шт. |
| 1.11 Радиопоглощающий материал | - | 1 к-т |
| 2 ПО управления комплексом, сбора и обработки сигналов, регистрации, визуализации и каталогизации результатов измерений в ближней зоне | 1 к-т | |
| 3 Паспорт | ТМСА 100. 012. 00Б ПС | 1 шт. |
| 4 Руководство по эксплуатации: Книга 1; Книга 2; Книга 3 | ТМСА 100. 012. 00Б РЭ | 1 к-т |
| 5 Методика поверки | 133-20-03 МП | 1 шт. |
осуществляется по документу 133-20-03 МП «Комплекс автоматизированный измерительновычислительный ТМСА 1.0-12.0 Б 100. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 апреля 2020 года.
Основные средства поверки:
- аттенюатор ступенчатый программируемый 84908M, регистрационный номер 60239-15 в Федеральном информационном фонде, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 65 дБ с шагом 5 дБ;
- система лазерная координатно-измерительная Leica Absolute Tracker AT401, регистрационный номер 48561-11 в Федеральном информационном фонде, диапазон измерений расстояний от 1,5 до 60000 мм, пределы допускаемой основной абсолютной погрешности объемных измерений ±(15 мкм + 6 мкм/м);
- набор мер коэффициентов передачи и отражения 85056А, регистрационный номер 53566-13 в Федеральном информационном фонде, диапазон частот от 0 до 50 ГГц;
- комплект антенный измерительный АИК 1-40Б, регистрационный номер 55403-13 в Федеральном информационном фонде, диапазон частот от 0,9 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ±1,8 дБ для П6-123, ±1,2 дБ для П6-140-х.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
