| Номер в госреестре | 79101-20 |
| Наименование СИ | Стенд коллиматорный универсальный |
| Обозначение типа СИ | RGK CLM 51 |
| Изготовитель | Компания "Sanwei Manufacturer of Calibration Equipment for Surveying and Mapping Equipment Co., Ltd.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд коллиматорный универсальный RGK CLM 51 (далее стенд) предназначен для воспроизведения и передачи единицы плоского угла и применяется для поверки нивелиров, теодолитов и тахеометров электронных.
Принцип действия стенда основан на неподвижном закреплении автоколлиматорных и коллиматорных зрительных труб и заключается в воспроизведении горизонтальных и вертикальных углов направлениями их визирных осей.
Визирные оси автоколлиматорных (коллиматорных) зрительных труб, в горизонтальной и вертикальной плоскостях пересекаются в точке пересечения горизонтальной оси вращения зрительной трубы и вертикальной оси вращения поверяемого прибора, и задают эталонные горизонтальные и вертикальные углы.
Стенд представляет собой металлоконструкцию с узлами крепления автоколлиматорных и коллиматорных зрительных труб, предметного столика с механизмом вертикального перемещения и площадки, со встроенным двухкоординатным миниэкзаменатором, для установки поверяемых приборов. Встроенные в коллиматорные трубы видеокамеры позволяют передавать изображения сетки нитей коллиматоров на монитор.
Модель стенда комплектуется 7 коллиматорными и 3 автоколлиматорными зрительными трубами, а также специальным приспособлением, позволяющем установить на предметный столик многогранную призму с возможностью передачи единицы плоского угла на визирные оси автоколлиматоров.

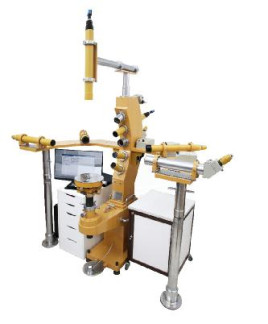

Общий вид стенда представлен на рисунке 1.
Рисунок 1 - Общий вид стенда
Пломбирование стенда коллиматорного универсального RGK CLM 51 не предусмотрено.
1
ь
I I
и
отсутствует.
Метрологические и основные технические характеристики стенда, включая показатели точности, представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения углов, градус | от 0 до 360 |
| Угол между визирными осями зрительных труб коллиматора и автоколлиматора в горизонтальной плоскости, градус | 90,0±0,1 |
| Угол между визирными осями зрительных труб автоколлиматоров в вертикальной плоскости, градус | 30,0±0,1 |
| Предел допускаемого среднего квадратического отклонения воспроизведения горизонтального и вертикального углов, секунда | 0,15 |
| Предел допускаемого среднего квадратического отклонения воспроизведения горизонтального направления (угла i) автоколлиматора, секунда | 1,5 |
| Наименование характеристики | Значение |
| Диапазон угла наклона предметного столика по оси Х, минута | ±20 |
| Диапазон угла наклона предметного столика по оси Y, минута | ±20 |
| Цена деления микрометрических винтов предметного столика по осям Х и Y, минута | 1 |
| Ход подъёмного столика, мм | 300 |
| Цена деления сетки нитей коллиматоров, секунда | 30 |
| Цена деления секундной шкалы сетки нитей автоколлиматоров, секунда | 0,4 |
| Цена деления минутной шкалы сетки нитей автоколлиматоров, секунда | 20 |
| Электропитание (сеть переменного тока): - напряжение, В - частота, Гц | 220±20 50±1 |
| Габаритные размеры (ДхШхВ), мм, не более | 2500x1500x2400 |
| Условия эксплуатации: температура окружающего воздуха, °С | от +15 до +25 |
| Время наработки на отказ, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на информационную табличку стенда с помощью маркировочной машины.
Таблица 4 - Комплектность стенда
| Наименование | Обозначение | Количество |
| Стенд коллиматорный универсальный RGK CLM 51 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2511/0001-2020 | 1 экз. |
осуществляется по документу МП 2511/0001-2020 «ГСИ. Стенд коллиматорный универсальный RGK CLM 51. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
03 февраля 2020 г.
Основные средства поверки:
- Государственный первичный эталон единицы плоского угла ГЭТ 22-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на стенд.
приведены в эксплуатационном документе.
Приказ № 2482 Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. Государственная поверочная схема для средств измерений плоского угла
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
