| Номер в госреестре | 79103-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-10-I-8 У2, ТОЛ-10-I-12 У2, ТОЛ-10-IМ-34 УХЛ2 |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2, ТОЛ-10-1М-34 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Трансформаторы тока выпущены в следующих модификациях ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2, ТОЛ-10-1М-34 УХЛ2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

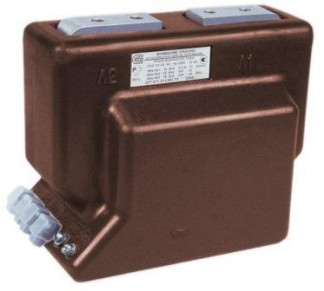

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики ТОЛ-10-1-8 У2
| Наименование характеристики | Значение |
| Заводской номер | 11735, 11962 |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 200 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
| Таблица 2 - Метрологические характеристики ТОЛ-10-I-l | 2 У2 |
| Наименование характеристики | Значение |
| Заводской номер | 11147, 11143, 11138, 9310, 12821, 12709, 12019, 12508, 12820, 9587, 12971, 12506, 12706, 12705, 12702, 10384, 12703, 12509, 12712, 12707, 12713, 11300, 11465, 11719, 11297, 11298, 11463, 11145, 11033, 11030, 10375, 10381, 10380, 9970, 9973, 11148, 11586, 11462, 11464, 9740, 9836, 9835, 10379, 10376, 10320 |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 1), В-А | 2,5 |
| Таблица 3 - Метрологические характеристики ТОЛ-10-1М | [-34 УХЛ2 |
| Наименование характеристики | Значение |
| Заводской номер | 19276, 19472, 19572, 19686, 19365, 19274, 20738, 19366, 19575, 19264, 19273, 19275, 19573, 20607, 20606 |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 100 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
| Наименование характеристики | Значение | |
| Модификация трансформатора тока | ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2 | ТОЛ-10-1М-34 УХЛ2 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ-10-1-8 У2 | 2 шт. |
| Трансформатор тока | ТОЛ-10-1-12 У2 | 45 шт. |
| Трансформатор тока | ТОЛ-Ю-ГМ-34 УХЛ2 | 15 шт. |
| Паспорт | ТОЛ-10-1-8 У2 | 2 экз. |
| Паспорт | ТОЛ-10-1-12 У2 | 45 экз. |
| Паспорт | ТОЛ-10-1М-34 УХЛ2 | 15 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТОЛ-10-1-8 У2, ТОЛ-10-1-12 У2, ТОЛ-10-1М-34 УХЛ2
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
