| Номер в госреестре | 79108-20 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПБ-6 |
| Изготовитель | АО "Казанский оптико-механический завод" (КОМЗ), г.Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПБ-6 (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема воздуха.
Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют воспроизведение и измерение объема (объемного расхода) воздуха с помощью критических сопел.
Установки применяются для поверки и испытаний счетчиков газа в диапазоне объемного расхода от 0,016 до 6 м /ч.
Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.
Блок измерения объема и расхода воздуха состоит из набора критических сопел, средств измерений давления, перепада давления, температуры, влажности, соединительных трубопроводов, монтажных рам для подключения счетчиков газа и запорной арматуры. В состав блока входят следующие средства измерений для контроля и измерения параметров рабочей (поверочной) среды в процессе поверки:
- гигрометр психрометрический ВИТ-1 (регистрационный номер в Федеральном информационном фонде 9364-08);
- барометр-анероид метеорологический БАММ-1 (регистрационный номер в Федеральном информационном фонде 5738-76);
- мановакуумметры двухтрубные МВ-2500 (регистрационный номер в Федеральном информационном фонде 1846-93);
- мановакуумметры двухтрубные МВ-6000 (регистрационный номер в Федеральном информационном фонде 1846-93);
вакуумметр показывающий сигнализирующий ДВ 2005 Сг У3 (регистрационный номер в Федеральном информационном фонде 4041-93) или мановакуумметр ЭКМВ-1У (регистрационный номер в Федеральном информационном фонде 4041-74) или вакуумметр ЭКВ-1У (регистрационный номер в Федеральном информационном фонде 4041-74).
Блок обработки данных состоит из измерительных каналов счета импульсов, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО), принтера и блока питания.
Блок задачи расхода воздуха состоит из трех одноступенчатых вакуумных насосов и щита электроавтоматики.
Блок задачи расхода воздуха создает разряжение с помощью вакуумных насосов, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) счетчика газа.
Общий вид установок представлен на рисунке 1.
Пломбирование установок не предусмотрено.

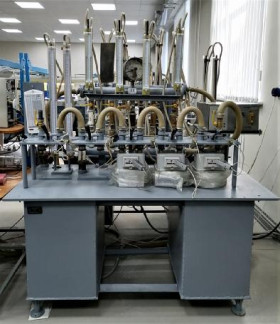

Рисунок 1 - общий вид установок поверочных УПБ-6
ПО установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.
ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью шифрования данных. Внесение изменений в настройки ПО возможно только с использованием ключа-дискеты, которая хранится у ответственного лица.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | gsv.exe |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 5f832bf9c8390e34e53e429d0c4eb8cd |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого и измеряемого объемного расхода воздуха, м3/ч | от 0,016 до 6 |
| Номинальные значения задаваемых расходов, м3/ч | 0,016; 0,025; 0,04; 0,16; 0,25; 0,4; 1,6; 2,5; 4; 6 |
| Доверительные границы относительной погрешности при воспроизведении и измерении объема и объемного расхода воздуха (при доверительной вероятности 0,95), % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | воздух |
| Максимальное число одновременно поверяемых счетчиков: | 5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22; 380+38 50±1 |
| Потребляемая мощность, кВт, не более | 1,1 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1650 850 1800 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +17 до +23 от 30 до 80 от 86,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, и на маркировочную табличку установки методом механической гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная УПБ-6 | - | 1 шт. |
| Преобразователь импульсов | КИУ 95.218.01 | 1 шт. |
| Паспорт | УПБ-6.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | УПБ-6.00.000 РЭ | 1 экз. |
| Методика поверки | НА.ГНМЦ.0500-20 МП | 1 экз. |
осуществляется по документу НА.ГНМЦ.0500-20 МП «Государственная система обеспечения единства измерений. Установки поверочные УПБ-6. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 17.06.2020.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017, диапазон воспроизведения единиц объемного расхода газа от 0,003 до
3
16000 м /ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,12 %, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11 %;
- частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном информационном фонде 5480-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа»
Техническая документация изготовителя
