| Номер в госреестре | 79119-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | АО "Рузаевский завод химического машиностроения", г.Рузаевка |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема пропана и ШФЛУ, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на измерении объема ШФЛУ в зависимости от уровня их наполнения. Жидкое состояние ШФЛУ поддерживается за счет избыточного давления в резервуаре.
Резервуар представляет собой закрытый стальной сосуд в виде горизонтально установленного цилиндра, с эллиптическими днищами, не теплоизолированный.
Резервуар установлен на бетонных опорах, оборудован лестницей, люками-лазами для обслуживания во время эксплуатации.
Резервуар оснащен трубопроводами приема и выдачи газов, предохранительными клапанами и имеет наружное и внутреннее антикоррозионные покрытия.
Резервуары стальные горизонтальные цилиндрические РГС-200: зав. № 8330 комплект 1, зав. № 8330 комплект 2, зав. № 8330 комплект 3, зав. № 8330 комплект 4 расположены на участке по эксплуатации товарно-сырьевого парка ООО «Туймазинское ГПП», 452774, Республика Башкортостан, Туймазинский район,
д. Нуркеево, ул. Промышленная, 42.

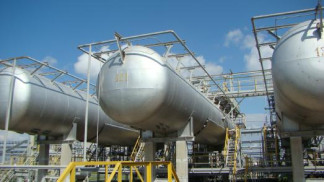

Общий вид резервуаров представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - внутренний диаметр | 3400 |
| - длина цилиндрической части | 21000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 4 шт. |
| Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный номер 29631-05);
- рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный номер 29631-05);
- линейка измерительная металлическая (регистрационный номер 20048-05), предел измерений 500 мм, ПГ ±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
