| Номер в госреестре | 79123-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические подземные |
| Обозначение типа СИ | РГСП-12,5 |
| Изготовитель | ПАО "Татнефть" им.В.Д.Шашина Бугульминский механический завод, г.Альметьевск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические подземные РГСП-12,5 (далее - резервуары) предназначены для измерения объема продуктов пропарки и промывки, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на измерении объема продуктов пропарки и промывки в зависимости от уровня их наполнения.
Резервуары представляют собой закрытый стальной сосуд в виде цилиндра, с усеченно-коническими днищами, подземного расположения.
Резервуары стальные горизонтальные цилиндрические подземные РГСП-12,5: зав. № 2481, зав. № 4654, зав. № 4655 расположены на участке по эксплуатации товарносырьевого парка ООО «Туймазинское ГПП», 452774, Республика Башкортостан, Туймазинский район, д. Нуркеево, ул. Промышленная, 42.

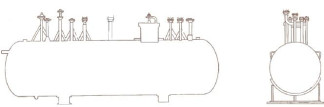

Эскиз резервуаров представлен на рисунке 1.
Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических подземных
РГСП-12,5
Пломбирование резервуаров стальных горизонтальных цилиндрических подземных РГСП-12,5 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости (при объемном методе), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический подземный | РГСП-12,5 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров "МИГ", ПГ ±0,15 %, 2 разряд (регистрационный № 20570-13);
- рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный № 29631-05);
- линейка измерительная металлическая (регистрационный № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
отсутствуют.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
