| Номер в госреестре | 79125-20 |
| Наименование СИ | Приборы универсальные для измерения длины |
| Обозначение типа СИ | LMI plus |
| Изготовитель | "EKM Jena GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 01.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные для измерения длины LMI plus (далее - приборы) предназначены для наружных измерений линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями.
Принцип действия приборов основан на измерении перемещения растровой стеклянной шкалы, установленной в подвижной пиноли, и определения отклонения длины измеряемого объекта от действительной длины эталонной меры.
Приборы состоят из чугунного или гранитного основания, измерительного узла, перемещающегося по направляющим основания, задней бабки, подвижного измерительного стола персонального компьютера и программного обеспечения. В состав измерительного узла входит подвижная пиноль с установленной в ней высокоточной стеклянной растровой шкалой и блок регулировки измерительного усилия. Для расширения возможностей приборы снабжены различными приспособлениями для установки, крепления и позиционирования объектов измерения.
Пломбирование приборов от несанкционированного доступа не предусмотрено.

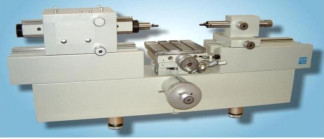

Общий вид прибора представлен на рисунке 1.
Программное обеспечение LMI-MS предназначено для регистрации результатов измерения и их последующей обработки.
Разделение на метрологически значимую и незначимую части не произведено. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LMI-MS |
| Номер версии ПО | v4R15 (не ниже) |
| Цифровой идентификатор ПО | 85B11EF4CF11189E7D2CBCF01F194971 |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Таблица 2 Метрологические характеристики
| Наименование | LMI plus -01-400 РС | LMI plus -01-680 РС | LMI plus -01-1000 РС | LMI plus -01-1500 РС |
| Диапазон измерений наружных размеров, мм: — прямые измерения — относительные измерения | От 0 до 100 включ. Св. 100 до 400 включ. | От 0 до 100 включ. Св. 100 до 680 включ. | От 0 до 100 включ. Св. 100 до 1000 включ. | От 0 до 100 включ. Св. 100 до 1500 включ. |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм: - в диапазоне от 0 до 100 мм включ. - в диапазоне св. 100 до 1000 мм включ. | ± (0,1+L/2000)* ± (0,1 + L/1000)* | |||
| - в диапазоне св. 1000 до 1500 мм включ. | - | ± (0,5 +5L/1000)* | ||
* где L -измеряемая длина в мм.
Таблица 3 Технические характеристики
| Наименование | LMI plus -01-400 РС | LMI plus -01-680 РС | LMI plus -01-1000 РС | LMI plus -01-1500 РС |
| Напряжение питания, В | 220 ± 22 | |||
| Потребляемая мощность, Вт, не более | 600 | |||
| Масса, кг, не более | 86 | 100 | 150 | 350 |
| Габаритные размеры, мм, не более: | ||||
| - высота | 500 | 500 | 500 | 500 |
| ширина | 500 | 500 | 500 | 500 |
| - длина | 1000 | 1300 | 1600 | 2000 |
| Условия эксплуатации: | ||||
| температура окружающей среды, °С | от +19,5 до +20,5 | |||
| - изменение температуры окружающей среды за 1 час, °С не более | 0,1 | |||
| - относительная влажность воздуха, % | от 50 до 70 | |||
| - атмосферное давление, кПа | от 96 до 104 | |||
| Средний срок службы, лет | 10 | |||
наносится методом печати на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор универсальный для измерения длины LMI plus | 1 шт. | |
| Набор измерительных наконечников | 1 шт. | |
| Набор измерительных дуг | 2 шт. | |
| Кольцо установочное | 2 шт. | |
| Программное обеспечение | LMI-MS | 1 шт. |
| Компьютер персональный | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП ТИнТ 101-2017 | 1 экз. |
осуществляется по документу МП ТИнТ 101-2017 «Приборы универсальные для измерения длины LMI plus. Методика поверки», утвержденному ООО «ТестИнТех» 16 мая 2017г. Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные;
Рабочий эталон 3-го разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация EKM Jena GmbH, Германия
