| Номер в госреестре | 79126-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш", г.Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра со сферическими днищами, смотровыми люками, замерными устройствами, дыхательными клапанами, площадкой с ограждениями и лестницей для технического обслуживания и с внутренней перегородкой, делящей его на две секции. Резервуары оборудованы теплоизоляцией, демонтируемой для проведения поверки геометрическим методом по ГОСТ 8.346-2000.
Резервуары РГС-20 (17+3), заводские номера 6194 03/36 и 6194 05/36, расположены в АО «Транснефть-Центральная Сибирь» РНУ «Парабель» НПС «Парабель», Томская область.

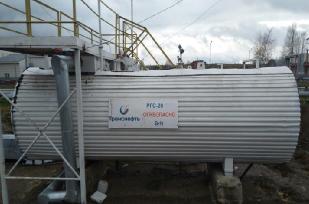

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров а) зав. № 6194 03/36, б) зав. № 6194 05/36 Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуаров, м3 | 20 |
| Номинальная вместимость секции 1, м3 | 17 |
| Номинальная вместимость секции 2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспортов резервуаров печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-20 (17+3) | - | 2 шт. |
| Паспорт на резервуар стальной горизонтальный РГС-20 (17+3) | - | 2 шт. |
осуществляется по документам: ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки», МП 392-2019 «ГСИ. Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3). Методика поверки», утвержденным ФБУ «Томский ЦСМ» 27.11.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный № 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный № 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
- толщиномер ультразвуковой СКАТ-4000 (регистрационный № 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;
- штангенциркуль 156 (регистрационный № 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейки измерительные металлические (регистрационный № 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.
- мерник эталонный 1-го разряда М1Р-10-01 (регистрационный № 47665-11), номинальная вместимость 10 дм , пределы допускаемой основной относительной погрешности ± 0,02 %;
- мерник металлический образцовый 2-го разряда М2Р-10-СШКМ (регистрационный № 15511-96), номинальная вместимость 10 дм3, пределы допускаемой относительной погрешности
± 0,1 %;
- мерник образцовый 2-го разряда М2Р-50-0,1М (регистрационный № 18585-99), номинальная вместимость 50 дм , пределы допускаемой относительной погрешности ± 0,1 %;
- уровнемер «Струна-М» (регистрационный № 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;
- термометр лабораторный ТЛ-4 (регистрационный № 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;
- тахеометр электронный Leica TS15 (регистрационный № 46981-11), диапазон измерений углов от 0 до 360° допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(1+1,5 10-6Z) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
