| Номер в госреестре | 79127-20 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | FTB-1v2 / FTB-1v2-PRO |
| Изготовитель | "EXFO Inc.", Канада; Заводы-изготовители: Фирма "EXFO Inc.", Канада; Фирма "EXFO Telecom Equipment (Shenzhen) Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений длины волны и проведения анализа оптического спектра, формирования цифрового измерительного сигнала с заданной тактовой частотой и измерений частоты на электрических и оптических интерфейсах, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах (в зависимости от модуля).
Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO (далее - системы) могут комплектоваться модулями оптических рефлектометров FTB-720C, FTB-720GV2, FTB-730C, FTB-730GV2, FTB-735C, FTB-740C-DWC, FTB-750C, FTBx-720C, FTBx-730C, FTBx-735C, FTBx-740C, FTBx-750C, оптических тестеров FTBx-940, FTBx-945, анализаторов оптического спектра FTB-5235, FTBx-5235, FTBx-5245, FTBx-5255, анализаторов цифровых линий связи FTB-870v2(Q), FTB-880v2(Q), FTB-890(NGE), FTBx-8870, FTBx-8880, FTBx-88200NGE, FTBx-88260NGE.
Принцип действия систем с модулями оптических рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Cистемы с модулями оптических тестеров включают в себя порты измерителя оптической мощности и источника оптического излучения, выполненные в едином малогабаритном пластмассовом корпусе. Модификации модулей FTBx-945 также используются для измерений обратных потерь. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах.
Принцип действия систем с модулями анализаторов оптического спектра основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Принцип действия систем с модулями анализаторов цифровых линий связи основан на воспроизведении встроенным генератором эталонной частоты, формировании цифровых сигналов с заданной тактовой частотой и логического сравнения принимаемого цифрового сигнала с формируемым сигналом. Поддержка функций сменными модулями указана в таблице 1.
Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели базового блока FTB-1v2/FTB-1v2-PRO. Прибор состоит из базового блока и сменных модулей. Базовый блок может быть выполнен в шести конфигурациях: FTB-1v2, FTB-1v2-SC, FTB-1v2-DC, FTB-1v2-PRO, FTB-1v2-PRO-SC, FTB-1v2-PRO-DC, FTB-1v2-PRO-HPDC. FTB-1v2-(SC/DC/HPDC) отличаются от FTB-1v2-PRO-(SC/DC/HPDC) тем, что не поддерживают модули анализаторов цифровых линий связи. Модификация платформ с обозначением SC означает наличие однослотовой корзины для модулей типа FTBx, с обозначением DC означает наличие двуслотовой корзины для модулей типа FTBx, с обозначением HPDC означает наличие двуслотовой корзины повышенной мощности. Базовый блок может быть опционально оснащен встроенным измерителем оптической мощности в соответствии с заказом.
Модификации модулей оптических рефлектометров FTB-720C-SM2, FTBх-720C-SM2, FTB-730^SM2, FTB-730GV2-SM2, FTBх-730С-SM2, FTB-730^SM6, FTBх-730С-SM6, FTB-730^SM8, FTB-730GV2-SM8, FTBх-730С-SM8, FTB-735^SM2, FTBх-735С-SM2, FTB-740^ DWC, FTBх-740С-DWC оснащены спектральным фильтром для работы на активной линии.

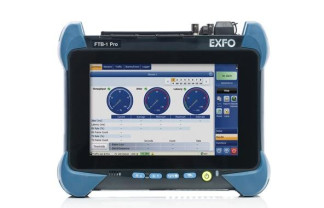

Общий вид систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения маркировки
| Наименование функции | Значение | |||||||||
| FTB- 870v2 | FTB- 880v2 | FTB- 870Q | FTB- 880Q | FTB- 890 | FTB- 890NGE | FTBx- 8870 | FTBx- 8880 | FTBx- 88200NGE | FTBx- 88260NGE | |
| Электрические интерфейсы | ||||||||||
| E1 | + | + | + | + | - | + | + | + | + | + |
| E3 | - | + | - | + | - | + | - | + | + | + |
| STM-Ое | - | + | - | + | - | + | - | + | + | + |
| E4 | - | + | - | + | - | + | - | + | + | + |
| STM-^ | - | + | - | + | - | + | - | + | + | + |
| Ethernet 10М | + | + | + | + | + | + | + | + | + | + |
| Ethernet 100М | + | + | + | + | + | + | + | + | + | + |
| Ethernet 1000М | + | + | + | + | + | + | + | + | + | + |
| Оптические интерфейсы | ||||||||||
| STM-1 | + | + | + | + | + | + | + | + | + | + |
| STM-4 | + | + | + | + | + | + | + | + | + | + |
| STM-16 | + | + | + | + | + | + | + | + | + | + |
| STM-64 | + | + | + | + | + | + | + | + | + | + |
| Ethernet 100М | + | + | + | + | + | + | + | + | + | + |
| GigEthernet | + | + | + | + | + | + | + | + | + | + |
| 10GigEthernet | + | + | + | + | + | + | + | + | + | + |
| 40GigEthernet | - | - | - | - | + | + | - | - | + | + |
| 100GigEthernet | - | - | - | - | + | + | - | - | + | + |
Программное обеспечение (далее - ПО), входящее в состав системы, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены на флеш-диске (64 или 128 Гбайт).
Метрологически значимая часть ПО располагается в аппаратной части системы. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части системы исключен конструктивно. В целях предотвращения вскрытия корпуса системы произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей системы может производиться только в аккредитованных сервис-центрах фирмы - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ToolBox X |
| Номер версии (идентификационный номер) ПО | 2.2 и выше |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики приведены в таблицах с 3 по 14.
FTB-720GV2
| Наименование характеристики | Значение | ||||||||||
| FTB-720C-SM1, FTBх-720C-SM1, FTB-720GV2-SM1 | FTB-720C-SM2, FTBх-720C-SM2 | FTB-720C-Q1, FTBх-720C-Q1 | FTB-720C-Q1-QUAD, FTBх-720C-Q1 -QUAD, FTB-720GV2-Q1 -QUAD | ||||||||
| Рабочие длины волн, нм | 1310±20 | 1550±20 | 1310±20 | 1550±20 | 1625± 10 1) | 850±20 | 1300±20 | 850±20 | 1300±20 | 1310±20 | 1550±20 |
| Динамический диапазон измерений ослабления 2), дБ, не менее (при усреднении 3 мин, по уровню 98% от максимума шумов) при длительности импульса: - 1 мкс - 20 мкс | 36 | 35 | 36 | 35 | 35 | 27 | 29 | 27 36 | 27 36 | 29 35 | 29 35 |
| Пределы допускаемой приведенной погрешности измерений ослабления, дБ/дБ | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| Мертвая зона, м, не более, при измерении: - ослабления - положения неоднородности | 3 0,7 | 3 0,7 | 3 0,7 | 3 0,7 | 3 0,7 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 3 0,7 | 3 0,7 |
| Диапазоны измеряемых длин, км | от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 260 | от 0 до 0,1; от 0 до 0,25; от 0 до 0,5 ; от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40 | от 0 до 1 до 2,5; о от 0 до 1 20;от 0 д до 80; от от 0 д | ,25; от 0 т 0 до 5; 0; от 0 до о 40; от 0 0 до 160; о 260 | |||||||
| Пределы допускаемой абсолютной погрешности измерений длины 3), AL, м | AL = ±(0,75 + 2,5х 10'5xL+5) | ||||||||||
| :) С фильтром; 2) Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин; 3) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. | |||||||||||
730GV2
| Наименование характеристики | Значение | ||||||||||||
| FTB-730^ SM1, FTB-730GV2-SM1, FTBх-730G-SM1 | FГB-730С-SM2, FTB-730GV 2-SM2, FTBх-730С-SM2 | FTB-730С-SM3, FTBх-730С-SM3 | FTB-730^ SM6, Fmi-730G-SM6 | FTB-730^ SM7, FTBх-730G-SM7 | FTB-730С-SM8, FTB-730GV2-SM8, FTBх-730С-SM8 | ||||||||
| Рабочие длины волн, нм | 1310 ±20 | 1550 ±20 | 1310 ±20 | 1550 ±20 | 1625 ±10 1) | 1310 ±20 | 1550 ±20 | 1625 ±10 | 1625±10 1) | 1650±5 1) | 1310±20 | 1550±20 | 1650±5 1) |
| Динамический диапазон измерений ослабления 2), дБ, не менее (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 20 мкс) | 39 | 38 | 39 | 38 | 39 | 39 | 38 | 39 | 39 | 39 | 39 | 38 | 39 |
| Мертвая зона, м, не более, при измерении: - ослабления - положения неоднородности | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 |
| Диапазоны измеряемых длин, км | от 0 до 1,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 260; от 0 до 400 | ||||||||||||
| Пределы допускаемой приведенной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||||||||
| Пределы допускаемой абсолютной погрешности измерений длины 3), м | "L = ± (0,75+2,5-10"5-L+ 5) | ||||||||||||
| !) С фильтром; 2) Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин; 3) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. | |||||||||||||
| Наименование характеристики | Значение | ||||||||||||||||
| FTB-735^ SM1, FTBх-735G-SM1 | FTB-735^SM2, FTBх-735С-SM2 | FTB-735^SM3, FTBх-735С-SM3 | FTB-735^SM4, FTBх-735С-SM4 | FTB- 740С- DWC, FTBх- 740С- DWC | FTB-750^ SM1, FTBх-750G-SM1 | FTB-750^SM3, FTBх-750С-SM3 | |||||||||||
| Рабочие длины волн, нм | 1310 ±20 | 1550 ±20 | 1310 ±20 | 1550 ±20 | 1625± 10 1) | 1310 ±20 | 1550 ±20 | 1625 ±10 | 1310 ±20 | 1490 ±20 | 1550 ±20 | от 1527,99 до 1563,86 1) | 1310 ±20 | 1550 ±20 | 1310 ±20 | 1550 ±20 | 1625 ±10 |
| Динамический диапазон измерений ослабления 2) (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс), дБ | 42 | 41 | 42 | 41 | 41 | 42 | 41 | 41 | 42 | 41 | 41 | 40 | 46 | 46 | 45 | 45 | 45 |
| Мертвая зона при измерении, м: - ослабления - положения неоднородности | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 3,5 0,7 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 | 2,5 0,5 |
| Диапазоны измеряемых длин, км | от 0 до 1 | ,25; от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 1 | 60; от 0 до 260; от 0 до 400 | ||||||||||||||
| Пределы допускаемой приведенной погрешности измерений ослабления, дБ/дБ | ±0,03 | ||||||||||||||||
| Пределы допускаемой абсолютной погрешности измерений длины 3), м | AL = ± (0,75+2,5- 10-5L + 5) | ||||||||||||||||
| !) Перестраиваемые в диапазоне длин волн; 2) Динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин; 3) L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. | |||||||||||||||||
| Наименование характеристики | Значение | |||
| FTBx-940- ICERT-SM1 | FTBx-940- ICERT-Q1 | FTBx-940-ICERT-Q1 -QUAD | ||
| Одномодовый порт | Многомодовый порт | |||
| Спектральный диапазон, нм | от 800 до 1650 | |||
| Диапазон измерений уровня средней мощности оптического излучения (P), дБм 1) | от -70 до +5 | |||
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки 2), дБ | ±(°-3 + 10— ) | |||
| Длины волн излучения источника, нм | 1310±20 1550±20 | 850±20 1310±20 | 1310±20 1550±20 | 850±20 1300±20 |
| Уровень выходной мощности в непрерывном режиме, дБм 1), не менее | +2,5 | -25 | +2,5 | -25 |
| Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более | ±0,05 | |||
| 1) дБм обозначает дБ относительно 1 мВт 2) Длины волн градуировки 850, 1300, 1310, 1490, 1550, 1625 нм | ||||
| Наименование характеристики | Значение характеристики | |||||
| FTBx- 940-SM1 | FTBx- 945-SM1 | FTBx- 945-SM3 | FTBx- 945-SM4 | FTBx-945-ICERT-Q1- QUAD | ||
| Одно модовый порт | Много модовый порт | |||||
| Спектральный диапазон измерений, нм | от 800 до 1650 | |||||
| Диапазон измерений уровня средней мощности оптического излучения (P), дБм | от -70 до +5 | |||||
| Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ± (°’3 + ю-- ] | |||||
| Длины волн излучения источника, нм | 1310±20 1550±20 | 1310±20 1550±20 | 1310±20 1550±20 1625±10 | 1310±20 1490±10 1550±20 | 1310±20 1550 ±20 | 850±20 1300±20 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | +2,5 | +2,5 | +1 -1 -5 | + 1 -5 -1 | +2,5 | -25 |
| Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более | ±0,05 | |||||
| Диапазон измерения уровня обратных потерь, дБ | от 5,0 до 50,0 | |||||
| Пределы допускаемой абсолютной погрешности измерения уровня обратных потерь, дБ | ±1 | |||||
| Наименование характеристики | Значение | ||
| FTB-5235 FTBx-5235 | FTBx-5245 | FTBx-5255 | |
| Диапазон измерений длины волны, нм | от 1250 до 1650 | ||
| Пределы допускаемой абсолютной погрешности измерений длины волны, нм | ±0,060 1) | ±0,050 1) | ±0,025 1) |
| ± 0,100 | ± 0,050 | ||
| Максимальная разрешающая способность по шкале длин волн, нм | - | 0,065 2) | 0,035 2) 0,020 2),3) |
| 0,100 | |||
| Диапазон измерений уровня средней мощности, дБм | от -65 до +18 | ||
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ±0,6 2) | ±0,5 2) | |
| ±3,0 | |||
| 1) В диапазоне измерений от 1520 до 1610 нм; 2) В диапазоне измерений от 1300 до 1590 нм; 3) В режиме высокого разрешения | |||
Таблица 9 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q) и FTBx-8870 (в части функционала E1/2M), FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE (электрические интерфейсы PDH/SDH)_
| Наименование характеристики | Значение |
| Номинальные значения тактовой частоты формируемых сигналов, МГц: - E1/2M (RJ-48C), E1/2M (BNC) | 2,048 |
| - E3/34M | 34,368 |
| - STM-0e/52M | 51,840 |
| - E4/140M | 139,264 |
| - STM-1e/155M | 155,520 |
| Пределы допускаемой относительной погрешности установки тактовой частоты формируемых сигналов | ±4,6-10-6 |
| Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика | ±100-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты | ±4,6-10-6 |
| Номинальные значения амплитуды формируемых сигналов, В: - E1/2M (RJ-48C, при нагрузке 120 Ом) | 3,00 |
| - E1/2M (BNC, при нагрузке 75 Ом) | 2,37 |
| - E3/34M | 1,00 |
| - E4/140M | 1,00 |
| - STM-1e/155M | 0,50 |
Продолжение таблицы 9
| Наименование характеристики | Значение |
| Пределы допускаемого отклонения установки амплитуды формируемых сигналов, % | ±10 |
| Номинальные значения длительности формируемых сигналов, нс: - E1/2M (RJ-48C), E1/2M (BNC) | 244,0 |
| - E3/34M | 14,550 |
| - E4/140M | 3,590 |
| - STM-1e/155M | 3,216 |
| Пределы допускаемого отклонения установки длительности формируемых сигналов, нс: - E1/2M (RJ-48C), E1/2M (BNC) | ±25,0 |
| - E3/34M | ±2,45 |
| - E4/140M | ±0,10 |
| - STM-1e/155M | ±0,10 |
Таблица 10 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q), FTBx-8870, FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE_
| Наименование характеристики | Значение |
| Оптические интерфейсы SDH (интерфейсы до 10 G) | |
| Номинальные тактовые частоты передатчика - STM-0, МГц - STM-1, МГц - STM-4, МГц - STM-16, ГГц - STM-64, ГГц | 51,840 155,520 622,080 2,48832 9,95328 |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемого отклонения тактовой частоты входного сигнала относительно номинальных тактовых частот передатчика | +100-10-6 |
| Пределы допускаемого отклонения тактовых частот передатчика от номинальных тактовых частот передатчика | ±50-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ±2 |
Продолжение таблицы 10
| Наименование характеристики | Значение |
| Электрические интерфейсы Ethernet | |
| Номинальные тактовые частоты передатчика - 10 Base-T, МГц - 100 Base-T, МГц - 1000 Base-T, ГГц | 10 125 1 |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала 1) | ±4,6-10-6 |
| Оптические интерфейсы Ethernet (интерфейсы до 10 G) | |
| Номинальные тактовые частоты передатчика, ГГц | 0,125; 1,2500; 9,9530; 10,3125 |
| Пределы допускаемой относительной погрешности тактовой частоты передатчика | ±4,6-10-6 |
| Пределы допускаемой относительной погрешности измерений частоты сигнала | ±4,6-10-6 |
| 1) Не нормируется для номинальной тактовой частоты передатчика 10 МГц. | |
Таблица 11 - Метрологические характеристики систем со сменными модулями анализатора цифровых линий связи FTB-870v2(Q), FTBx-8870, FTB-880v2(Q), FTBx-8880, FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE_
| Наименование характеристики | Значение | |
| Номинальная рабочая длина волны, нм: - FTB-8590, FTB-85912, FTB-8690, FTB-85900, - FTB-8591, FTB-8190, FTB-8191, FTB-85910, | FTB- | 850 ± 20 |
| 85911, FTB-8691, FTB-8693, FTB-81900 - FTB-8192, FTB-8193, FTB-85915, SFP-8603, | FTB- | 1310 ±20 |
| 8692, FTB-8694, FTB-8695, FTB-85901, FTB-85902, | ||
| FTB-81901, FTB-81902 | 1550 ±20 | |
| Уровень выходной мощности передатчика, дБм: - FTB-8590 | от -9 до -2 | |
| - FTB-8591 | от -9 до -3 | |
| - FTB-8190 для интерфейса STM-1 | от -20 до 0 | |
| - FTB-8190 для интерфейсов STM-4, STM-16 | от -5 до 0 | |
| - FTB-8190 для интерфейса 1000 BASE-LX | от -9 до -3 | |
| - FTB-8191 | от -2 до +3 | |
| - FTB-8192 для интерфейсов STM-1, STM-4, STM-16 | от -2 до +3 | |
| - FTB-8192 для интерфейса 1000 BASE-ZX | от 0 до -5 | |
| - FTB-8193 | от -5 до 0 | |
| - FTB-85910 | от -20 до -15 | |
| - FTB-85911 | от -15 до -8 | |
| - FTB-85912 | от -9 до -2 | |
| - FTB-85915 | от -5 до 0 | |
| - SFP-8603 | от -1 до +2 | |
| - FTB-8690 | от -5 до -1 | |
Продолжение таблицы 11
| Наименование характеристики | Значение |
| - FTB-8691 | от -8 до 0 |
| - FTB-8692 | от -4 до +4 |
| - FTB-8693 | от -6 до -1 |
| - FTB-8694 | от -1 до +2 |
| - FTB-8695 | от -1 до +2 |
| - FTB-85900 | от -5 до -1 |
| - FTB-85901 | от -6 до 0 |
| - FTB-85902 | от -1 до +2 |
| - FTB-81900 | от -6 до -1 |
| - FTB-81901 | от -1 до +2 |
| - FTB-81902 | от 0 до +4 |
| Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника), дБм: - FTB-8590 | от -18 до 0 |
| - FTB-8591 | от -19 до 0 |
| - FTB-8190 для интерфейса STM-1 | от -23 до -10 |
| - FTB-8190 для интерфейса STM-4 | от -22 до 0 |
| - FTB-8190 для интерфейса STM-16 | от -18 до 0 |
| - FTB-8191 для интерфейса STM-1 | от -30 до -15 |
| - FTB-8191 для интерфейсов STM-4, STM-16 | от -27 до -9 |
| - FTB-8192 для интерфейса STM-1 | от -30 до -15 |
| - FTB-8192 для интерфейса STM-4 | от -29 до -9 |
| - FTB-8192 для интерфейса STM-16 | от -28 до -9 |
| - FTB-8193 для интерфейса STM-1 | от -23 до -10 |
| - FTB-8193 для интерфейса STM-4 | от -22 до 0 |
| - FTB-8193 для интерфейса STM-16 | от -18 до 0 |
| - FTB-85910 | от -20 до 0 |
| - FTB-85915 | от -18 до 0 |
| - SFP-8603 | от -14 до -1 |
| - FTB-8690 | от -11 до 0 |
| - FTB-8691 | от -14 до 0 |
| - FTB-8692 | от -15 до -1 |
| - FTB-8693 | от -11 до 0 |
| - FTB-8694 | от -15 до -1 |
| - FTB-8695 | от -15 до -1 |
| - FTB-85900 | от -11 до 0 |
| - FTB-85901 | от -12 до 0 |
| - FTB-85902 | от -16 до -1 |
| - FTB-81900 | от -13 до 0 |
| - FTB-81901 | от -15 до -1 |
| - FTB-81902 | от -22 до -7 |
| Минимальная чувствительность приемника, дБм: - FTB-8190 для интерфейса 1000 BASE-LX | -22 |
| - FTB-8192 для интерфейса 1000 BASE-ZX | -22 |
| - FTB-85911 | -31 |
| - FTB-85912 | -28 |
Таблица 12 - Метрологические характеристики систем со сменными модулями анализаторов цифровых линий связи FTB-890(NGE), FTBx-88200NGE, FTBx-88260NGE (интерфейсы 40 и 100 G)_
| Наименование характеристики | Значение |
| С использованием интерфейса типа CFP4, QSFP28 и QSFP+ | |
| Уровень выходной мощности на каждой спектральной линии, дБм: - для CFP4-85980 | от -4,3 до +4,5 |
| - для CFP4-85981 | от -4,3 до +4,5 |
| - для CFP4-85982 | от -8,4 до +2,4 |
| - для CFP4-85983 | от -4,3 до +4,5 |
| - для CFP4-85984 | от -4,3 до +4,5 |
| - для QSFP-85992 | от -9,0 до +2,4 |
| - для QSFP-85994 | от -6,5 до +2,5 |
| - для QSFP-85995 | от -6,5 до +2,5 |
| - для QSFP-85997 | от -5,3 до +4,5 |
| - для QSFP-85999 | от -4,3 до +4,5 |
| - для QSFP-85989 | от +0,1 до +4,5 |
| - для QSFP-85942 | от -2,3 до +2,3 |
| Диапазон измерений средней мощности оптического излучения (рабочий диапазон уровня мощности приемника) на каждой спектральной линии, дБм: - для CFP4-85980 | от -10,6 до +4,5 |
| - для CFP4-85981 | от -10,6 до +4,5 |
| - для CFP4-85982 | от -10,3 до +2,4 |
| - для CFP4-85983 | от -10,6 до +4,5 |
| - для CFP4-85984 | от -10,6 до +4,5 |
| - для QSFP-85992 | от -10,9 до +2,4 |
| - для QSFP-85994 | от -11,5 до +2,5 |
| - для QSFP-85995 | от -11,5 до +2,5 |
| - для QSFP-85997 | от -11,5 до +4,5 |
| - для QSFP-85999 | от -10,6 до +4,5 |
| - для QSFP-85989 | от -18,4 до -1,9 |
| - для QSFP-85942 | от -13,7 до +2,3 |
Таблица 13 - Метрологические характеристики встроенных измерителей средней мощности
оптического излучения систем
| Наименование характеристики | Значение |
| Длины волн градуировки, мкм | 850; 1300; 1310; 1490;1550;1625 |
| Диапазон измерений уровня оптической мощности (P), дБм | от -50 до +27 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (на длинах волн градуировки 850; 1300; 1310; 1490; 1550; 1625 нм), дБ | ±(0’3 +10»^ -) |
| Наименование характеристики | Значение |
| Длительность зондирующих импульсов 1), нс | 3; 5; 10; 30; 50; 100; 275; 500; 1000; |
| 2500; 5000; 10000; 20000 | |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 200 до 240 |
| - частота переменного тока, Гц | от 50 до 60 |
| Габаритные размеры (высотахширинахдлина), мм, не | |
| более: | |
| - FTB-1v2, FTB-1v2-PRO | 210x254x66 |
| - FTB-1v2-SC, FTB-1v2-PRO-SC | 210x254x66 |
| - FTB-1v2-DC, FTB-1v2-PRO-DC | 210x254x96 |
| - FTB-1v2-PRO-HPDC | 210x254x122 |
| Масса базового блока без учета аккумуляторов и | |
| модулей, кг, не более: | |
| - FTB-1v2, FTB-1v2-PRO | 1,5 |
| - FTB-1v2-SC, FTB-1v2-PRO-SC | 2,0 |
| - FTB-1v2-DC, FTB-1v2-PRO-DC | 2,4 |
| - FTB-1v2-PRO-HPDC | 3,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность воздуха (без конденсата), | |
| %, не более | 95 |
| 1) Значения длительности импульсов для многомодовых моделей рефлектометров | |
| не превышают 1000 нс. | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса систем методом наклеивания.
Таблица 15 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система оптическая измерительная FTB-1v2 / FTB-1v2-PRO | - | 1 шт. |
| Сменный модуль* | - | - |
| Сетевой адаптер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 004.Ф3-20 | 1 экз. |
| * Поставляемая модификация и количество указывается при заказе. | ||
осуществляется по документу МП 004.Ф3-20 «ГСИ. Системы оптические измерительные FTB-1v2 / FTB-1v2-PRO. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 января 2020 г.
Основные средства поверки:
Рабочий эталон единицы средней мощности оптического излучения в волоконно-
-11 -2
оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600 км и от 0,5 до 20,0 дБ по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне значений от 400 до 3400 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
Осциллограф 86100D с модулем 83496В-101 (регистрационный номер в Федеральном информационном фонде 58479-14);
Генератор импульсов Г5-85 (регистрационный номер в Федеральном информационном фонде 9453-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока систем в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы и технические документы, устанавливающие требования к системам оптическим измерительным FTB-1v2/FTB-1v2-PRO
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Техническая документация фирмы «EXFO Inc.», Канада
| Зарегистрировано поверок | 325 |
| Поверителей | 18 |
| Актуальность данных | 15.09.2024 |
