| Номер в госреестре | 79132-20 |
| Наименование СИ | Системы температурного мониторинга силовых трансформаторов |
| Обозначение типа СИ | EasyGrid |
| Изготовитель | "FISO Technologies Inc.", Канада |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы температурного мониторинга силовых трансформаторов EasyGrid (далее -системы) предназначены для прямых измерений и контроля температуры обмоток различных трансформаторов (в т.ч. малой мощности, распределительных, высокого, сверхвысокого и ультравысокого напряжения), а также верхних слоев трансформаторного масла и последующей передачи измеренных данных по цифровым каналам связи.
Принцип действия системы, состоящей из устройства измерения и обработки сигналов (далее - устройства) и подключаемых к нему первичных преобразователей (датчиков) температуры TPT62, основан на свойстве поглощения света полупроводниками и заключается в освещении чувствительного элемента датчика (ЧЭ) - арсенид-галлиевого (GaAs) кристалла датчика и расчете температуры по граничной длине волны спектра оптического поглощения данного кристалла. ЧЭ помещен в защитную трубку и соединен с оптоволоконным кабелем.
Датчики устанавливаются в обмотку трансформатора, либо в любое иное место, требующее измерение температуры, и допускающее установку, при его изготовлении, либо при ревизии обмоток. Устройства системы устанавливаются в шкафу управления силового трансформатора или в собственном кожухе рядом с трансформатором.
Все датчики имеют унифицированные характеристики и допускают использование с различными моделями устройств.
Модельный ряд систем включает в себя устройства моделей: EasyGrid LT, EasyGrid Base, EasyGrid, различающиеся по количеству измерительных каналов, по типу выходного сигнала (наличие или отсутствие релейных выходов), по конструктивному исполнению и по функциональным возможностям (объем внутренней памяти, тип интерфейса и т.д.).
Конструктивно устройства выполнены в металлическом корпусе, на лицевой или на нижней (в зависимости от модели устройства) панели которого расположены оптоволоконные разъемы типа ST для подключения датчиков температуры, клеммные колодки аналоговых выходов и реле, выводы коммуникационных портов и разъемы для подключения питания. Устройства моделей EasyGrid LT и EasyGrid LT имеют жидкокристаллический дисплей (модель EasyGrid LT) и сенсорный TFT-дисплей (модель EasyGrid), обеспечивающие отображение результатов измерений температуры в реальном режиме времени.
Подключение датчиков температуры к устройству измерения и обработки сигналов осуществляется при помощи оптоволоконного кабеля связи через специальный оптический разъем EasyThrough. Допускается применения установочного диска EasyDisk или MiniDisk для монтажа датчика, что обеспечивает оптимальное позиционирование датчика на проводнике для выполнения измерений температуры.

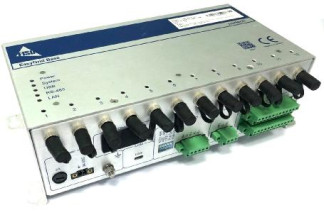

Общий вид устройств приведен на рисунках 1-3.
Общий вид подключаемых к устройству температуры TPT62 приведен на рисунке 4.
Общий вид вариантов монтажа датчиков температуры TPT62 приведены на рисунке 5.
у
&
Рисунок 4 - Общий вид подключаемых к устройству датчиков температуры TPT62
б
в
Рисунок 5 - Общий вид вариантов монтажа датчиков температуры TPT62: а - монтаж с помощью установочного диска EasyDisk;
б - монтаж с помощью установочного диска MiniDisk; в - монтаж без установочных дисков
Пломбирование систем не предусмотрено.
Программное обеспечение (ПО) систем состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в измерительный блок устройства измерения и обработки сигналов системы на заводе-изготовителе во время производственного цикла. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики системы оценены с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение (в зависимости от модели устройства) | ||
| EasyGrid Base | EasyGrid LT | EasyGrid | |
| Идентификационное наименование ПО | Firmware | ||
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 | 5.0.7.0 | 5.0.0.0 |
| Цифровой идентификатор программного обеспечения | отсутствует | ||
Автономное ПО «Nortech Client» поставляется на CD-диске вместе с системами и позволяет просматривать текущие измерения, архивы измерений и конфигурировать устройство.
Метрологические и основные технические характеристики систем приведены в таблицах
2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| EasyGrid Base | EasyGrid LT | EasyGrid | |
| Количество измерительных каналов (ИК) | от 4 до 12 | от 2 до 8 | от 4 до 18 |
| Диапазон измерений температуры, °С | от -80 до +225 | от -60 до +225 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -80 до -40 °С не включ. - в диапазоне от -40 до +225 °С | ±2,0 ±1,0 | ||
| Разрешающая способность, °С | 0,1 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| EasyGrid Base | EasyGrid LT | EasyGrid | |
| Частота опроса, мс (на канал) | 500 | ||
| Напряжение питания постоянного тока, В | 24 | 24 | 24 |
| Потребляемая мощность, Вт | 15 | 15 | 40 |
| Интерфейсы связи | USB, RS-485, RS-422, Ethernet (дополнительно RJ45 или ST оптический) | USB, RS-485, RS-422, Ethernet (дополнительно RJ45) | USB, RS-485, RS-422, Ethernet (дополнительно RJ45) |
| Протоколы связи | EVOLUTION, Modbus (ASCII / RTU), (дополнительно Modbus TCP-IP, IEC 61850, IEC 60870-5-104, DNP3.0) | (Nortech, Modbus (ASCII, RTU), (дополнительно Modbus TCP-I, IEC 61850) | (Nortech, Modbus (ASCII, RTU), (дополнительно Modbus TCP-I, IEC 61850, IEC 60870-5-104, DNP3.0) |
| Выходные сигналы | от 4 до 20 мА (по каждому ИК) -перестраиваемый; 1 системное реле для срабатывания сигнализации | от 4 до 20 мА (по каждому ИК); 1 системное реле для срабатывания сигнализации; 8 реле Form-C, конфигурируемые пользователем | от 4 до 20мА (на каждый ИК), от 0 до 1 мА (опционально); 1 системное реле для срабатывания сигнализации; 8 или 16 реле Form-C, конфигурируемые пользователем |
| Объем внутренней памяти для архивов измерений, Гб | 512 Мб | 512Мб | 512 Мб + до 8Гб карта памяти |
| Габаритные размеры, мм, не более | 282x152x83 | 204x204x82 | 300x235x98 |
| Наименование характеристики | Значение | ||
| EasyGrid Base | EasyGrid LT | EasyGrid | |
| Длина оптоволоконного кабеля датчика, м | от 1 до 100 | ||
| Масса, кг | 1,1 | 1,5 | 2,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +60 95 | от -20 до +60 95 | от -20 до +60 95 |
| Средняя наработка на отказ, ч, не менее | 250 000 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист руководств по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус устройства измерения и обработки сигналов при помощи наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система температурного мониторинга силовых трансформаторов в составе: - устройство измерения и обработки сигналов - датчик температуры TPT62 | - | 1 шт. кол-во в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Очиститель оптического разъема | - | 1 шт. |
| Кабель micro-USB | - | 1 шт. |
| Программное обеспечение на CD-диске | Nortech Client* | 1 экз. |
| Методика поверки | МП 207-012-2020 | 1 экз. |
| Монтажная пластина | EasyPlate | кол-во в соответствии с заказом |
| Оптический разъем | EasyThrough | |
| Монтажное кольцо | EasyRing | |
| Защитный кожух | EasyCover | |
| Оптоволоконный кабель-удлинитель | ||
| Примечание: * - только для устройств моделей EasyGrid и EasyGrid LT ** - по дополнительному заказу | ||
осуществляется по документу МП 207-012-2020 «Системы температурного мониторинга силовых трансформаторов EasyGrid. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «FISO Technologies Inc.», Канада
