| Номер в госреестре | 79133-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-25 |
| Изготовитель | ООО "ОРМЗ-АЗС", г.Протвино |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами. Резервуары РГС-10, РГС-25 по расположению являются подземными.
Резервуары стальные горизонтальные цилиндрические РГС-25 состоят из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-10 с заводским номером 1198, РГС-25 с заводскими номерами 1(1204), 1203, 1197, 1201, 1202, 1200 расположены на объектах ООО «Транснефть-Восток», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров
| Заводские номера резервуаров | Место расположения резервуаров |
| Резервуар стальной горизонтальный цилиндрический РГС-10 | |
| 1198 | Республика Саха (Якутия), Нерюнгринский район, пос. Чульман, БПО «Нерюнгри», ЦТТиСТ, филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| Резервуары стальные горизонтальные цилиндрические РГС-25 | |
| 1(1204) | Республики Саха (Якутия), Олёкминский район, НПС-13, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 1203, 1197 | Иркутская область, г. Братск, СТУ ООО «Транснефть-Восток» |
| 1201, 1202 | Республика Саха (Якутия), Нерюнгринский район, пос. Чульман, БПО «Нерюнгри», ЦТТиСТ, филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 1200 | Республика Саха (Якутия), НПС-16 «Куранах», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25 не предусмотрено.

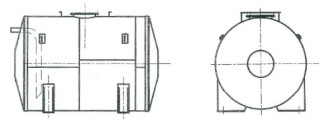

Общий вид эскиза резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид эскиза резервуара РГС-25
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-10 | РГС-25 | ||
| Секция 1 | Секция 2 | ||
| Номинальная вместимость, м3 | 10 | 12,5 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-10 | 1 шт. |
| Паспорт. | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический. | РГС-25 | 6 шт. |
| Паспорт. | - | 6 экз. |
| Градуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-25
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
