Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС-20, 79136-20

79136-20
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 79136-20
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-20
Изготовитель "SERMET OY", Финляндия
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 1/2(К), 3/4(К), 1/2(Ту), 3/4(Ту), 1/2(Та), 3/4(Та) расположены на объектах ООО «Транснефть-Восток», адреса расположения резервуаров указаны в таблице 1.

Таблица 1 - Место расположения резервуаров

Заводские

номера

резервуаров

Место расположения резервуаров

1/2(К), 3/4(К)

Иркутская область, Зиминский район, участок Феофановск, ул. Нефтяников, 11, ЛЭУ «Кимильтей», филиал «Иркутское РНУ» ООО «Транснефть-Восток»

1/2(Ту), 3/4(Ту)

665252, Иркутская область, г. Тулун, ул. Блюхера, 181, ЛЭУ «Тулун» филиал «Иркутское РНУ» ООО «Транснефть-Восток»

1/2(Та), 3/4(Та)

Иркутская область, Тайшетский район, с. Берёзовка, ул. Нефтепроводская, 14, Тайшетская НПС, филиал «Иркутское РНУ» ООО «Транснефть-Восток»

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.

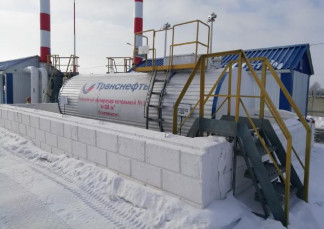

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номера секций

1

2

Номинальная вместимость, м3

17

3

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -45 до +35 от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический.

РГС-20

6 шт.

Паспорт.

-

6 экз.

Градуировочная таблица

-

12 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

-    рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

-    рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от

7 февраля 2018 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
