| Номер в госреестре | 79138-20 |
| Наименование СИ | Преобразователи пьезоэлектрические |
| Обозначение типа СИ | VO622B01 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи пьезоэлектрические VO622B01 (далее по тексту - преобразователи) предназначены для измерений виброскорости.
Принцип действия преобразователей основан на прямом пьезоэлектрическом эффекте, состоящем в образовании электрического заряда на поверхности пьезоэлемента, пропорционального воздействующему ускорению. Электрический заряд пьезоэлемента при помощи встроенного усилителя заряда и интегратора преобразуется в электрический сигнал, пропорциональный виброскорости.
Преобразователи состоят из пьезоэлемента (пьезокерамика) и встроенной электроники (ICP), расположенных в едином металлическом корпусе с монтажной шпилькой. Преобразователи выпускаются в следующих модификациях:
- VO622B01 - без взрывозащиты, со шпилькой с дюймовой резьбой UNF 'Л-28;
- EXVO622B01 - с взрывозащитой, со шпилькой с дюймовой резьбой UNF Л-28;
- EXVOM622B01 - с взрывозащитой, со шпилькой с метрической резьбой М6.

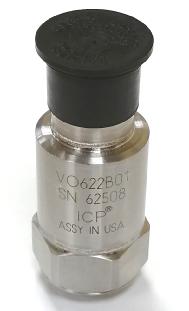

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид акселерометров Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВм-1с | 3937,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 |
| Диапазон измерений виброскорости, мм/с | от 0,4 до 1270 |
| Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики не более ±10 % относительно базовой частоты 100 Гц, Гц | от 4 до 4500 |
| Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики не более ±3 дБ относительно базовой частоты 100 Гц, Гц | от 3 до 9000 |
| Нелинейность амплитудной характеристики, %, не более | ±1,0 |
| Относительный коэффициент поперечного преобразования, %, не более | 5,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | от 18 до 30 |
| Габаритные размеры, мм, не более: - высота - диаметр | СО о, (N~ (N~ 52 |
| Масса, г, не более | 100 |
| Условия эксплуатации: - температура окружающей среды, °С | от -54 до +121 |
| Маркировка взрывозащиты EXV0622B01, EXV0M622B01 | 2Ex nA IIC T4 Gc X |
наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | ОЦСМ 099196-2020 МП | 1 экз. в один адрес |
осуществляется по документу ОЦСМ 099196-2020 МП «ГСИ. Преобразователи пьезоэлектрические VO622B01. Методика поверки», утвержденному ФБУ «Омский ЦСМ»
22.05.2020 г.
Основное средство поверки - поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной Приказом Росстандарта от 27.12.2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям пьезоэлектрическим VO622B01
Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная Приказом Росстандарта от 27 декабря 2018 г. № 2772
