| Номер в госреестре | 79140-20 |
| Наименование СИ | Термоиндикаторы пороговые однократного применения |
| Обозначение типа СИ | Axitron (Акситрон) |
| Изготовитель | ООО "Аксилоджик", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоиндикаторы пороговые однократного применения Axitron (Акситрон) (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры.
Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенного первичного преобразователя температуры, в цифровой код.
Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в термоиндикаторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После завершения однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.
Конструктивно термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов также встроен USB-разъем, предназначенный для подключения напрямую к персональному компьютеру.

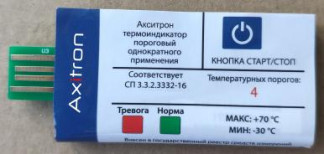

Общий вид термоиндикаторов пороговых однократного применения Axitron (Акситрон) представлен на рисунке 1.
Пломбирование термоиндикаторов не предусмотрено.
Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в термоиндикатор на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоиндикатора исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.
Идентификационные данные автономного ПО термоиндикаторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TermConfig |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики термоиндикаторов пороговых однократного применения Axitron (Акситрон) приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от -30 до -10 °С включ. - в диапазоне температур св. -10 до +70 °С | ±2,0 ±0,5 |
| Количество пороговых значений | 4, 6 или 8 |
| Период измерения температуры, мин, не менее | 1 |
| Время задержки начала контроля после нажатия кнопки «Старт», мин, не менее | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение питания, В | 3 |
| Габаритные размеры, мм | 68x30x6 (включая встроенный USB-разъем) |
| Масса, г, не более | 11 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 ° С), %, не более | от -30 до +70 95 |
| Средний срок службы, ч, не менее | 240 (с момента запуска) |
наносится на титульный лист Руководства по эксплуатации на термоиндикаторы типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Термоиндикатор пороговый однократного применения Axitron (Акситрон) | 1 шт. | - |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки МП 207-010-2020 | 1 экз. | На партию при отправке в один адрес |
осуществляется по документу МП 207-010-2020 «Термоиндикаторы пороговые однократного применения Axitron (Акситрон). Методика поверки», утверждённому ФГУП «ВНИИМС»
28.04.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в Руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
СП 3.3.2.3332-16 Санитарно-эпидемиологические правила. Условия транспортирования и хранения иммунобиологических лекарственных препаратов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-001-87450106-2020 Термоиндикаторы пороговые однократного применения Axitron (Акситрон). Технические условия
| Зарегистрировано поверок | 104001 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
