| Номер в госреестре | 79150-20 |
| Наименование СИ | Установки поверочные автоматизированные |
| Обозначение типа СИ | АПУ-011 |
| Изготовитель | ООО "ПК Энергоучет", Белгородская обл., пос.Северный |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные автоматизированные АПУ-011 предназначены для измерений, воспроизведения, хранения и передачи единиц объемного расхода и объема жидкости в потоке, а также количества теплоты.
Принцип действия установок поверочных автоматизированных АПУ-011 при измерении объемного расхода и объема жидкости в потоке основан на циркуляции жидкости через эталонные расходомеры-счетчики из состава установки. Жидкость из накопительного бака через систему задвижек поступает в гидравлический тракт установки с установленными эталонными расходомерами-счетчиками, показания которых регистрируются системой обработки информации. Для измерений количества теплоты установки имеют в своем составе термостаты с эталонными преобразователями температуры и тепловычислитель. Термостаты из состава установки обеспечивают воспроизведение необходимого значения температуры теплоносителя, имитируя подающий и обратный трубопровод в системе учета тепловой энергии. Электрические сигналы, поступающие от эталонных расходомеров-счетчиков и эталонных преобразователей температуры, на основании которых посредством алгоритмов программного обеспечения вычисляется количество теплоты, регистрируются системой обработки информации.
Установки поверочные автоматизированные АПУ-011 состоят из следующих основных
частей:
- монтажных рам для крепления элементов установки;
- системы сбора жидкости, включающую в себя сборный бак и запорный кран;
- системы создания напора, включающую в себя запорные краны, фильтра грубой очистки, обратные клапаны, насосы, резинового компенсатора;
- системы диаэрации и стабилизации расхода, включающую в себя ресивер фильтрации высокочастотных колебаний жидкости, ресивер фильтрации взвешенных в жидкости пузырьков воздуха, запорный кран, электрический клапан, реле давления, датчик уровня;
- системы рабочих эталонов, включающую в себя эталонные расходомеры-счетчики жидкости, преобразователи давления и преобразователи температуры, запорные краны, электрические клапаны, устройство контроля закрытия вентилей, резиновый компенсатор. В качестве эталонных расходомеров-счетчиков жидкости применяются расходомеры-счетчики электромагнитные Sitrans FM изготавливаемые фирмой «Siemens S.A.S.», Франция. В качестве преобразователей давления применяются преобразователи давления с диапазоном измерений давления от 0 до 0,4 МПа с пределами допускаемой приведенной погрешности измерений не более ± 0,25 %;
- системы рабочей линии, включающую в себя зажимное устройство, рабочий участок, комплект проставок для зажима поверямых приборов, обратный клапан, устройство контроля закрытия вентилей, датчики давления и датчики температуры, фильтр грубой очистки и поддон;
- системы поверки теплосчетчиков (для установок поверочных автоматизированных АПУ-011 модификации Т), включающую в себя тепловычислитель, эталонные преобразователи температуры с диапазоном измерений температуры от 0 до плюс 150 °С с пределами допускаемой абсолютной погрешности измерений температуры не более ± 0,02 °С, низкотемпературные печи (термостаты). В качестве тепловычислителя применяется вычислитель количества теплоты ВКТ-9 (регистрационный номер 67373-17);
- системы обработки информации, включающую в себя контроллеры для сбора информации от всех исполнительных узлов, эталонных и поверяемых средств измерений, а также персональный компьютер с автоматизированным рабочим местом оператора Система обработки информации обеспечивает обработку измерительной информации, управление запорной арматурой, архивирование и хранение данных, а также формирование отчетов.
- системы поддержки и регулировки давления, включающую в себя электрические клапаны и регулируемые запорные краны;
- соединительных трубопроводов;
Для контроля технологических параметров (контроля температуры и давления жидкости) в установках поверочных автоматизированных АПУ-011 используются средства измерений утвержденного типа.
Установки изготавливаются в двух модификациях: стандартная модификация (без дополнительного буквенного обозначения) - предназначена для измерений, хранения и передачи единиц объемного расхода и объема жидкости в потоке и модификация Т -предназначена для измерений, хранения и передачи единиц объемного расхода и объема жидкости в потоке, а также количества теплоты.
Установки модификации Т предназначены для проведения поверки и испытаний в целях утверждения типа теплосчетчиков классов точности 1, 2 и 3 в соответствии с ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
Модификация установок поверочных автоматизированных АПУ-011 обозначается и маркируется следующим образом:
Установка поверочная автоматизированная АПУ-011/АБ,
где А - индекс характеризует диапазон измерений объемного расхода и объема жидкости в потоке. Допустимые значения:
45 - диапазон измерений от 0,003 до 45 м /ч;
70 - диапазон измерений от 0,015 до 70 м3/ч;
120 - диапазон измерений от 0,015 до 120 м /ч;
180 - диапазон измерений от 0,03 до 180 м3/ч;
280 - диапазон измерений от 0,03 до 280 м /ч.
Б - индекс характеризует модификацию установки. При отсутствии буквенного символа на данной позиции в маркировке обозначает стандартную модификацию, при наличии на данной позиции буквенного символа «Т» обозначает модификацию Т.
Общий вид установок поверочных автоматизированных АПУ-011 приведен на рисунке 1.
Пломбировка от несанкционированного доступа и нанесение знака поверки осуществляется в соответствии с описанием типа средств измерений, входящих в состав установок.
Установки поверочные автоматизированные Установки поверочные автоматизированные АПУ-011 модификации Т АПУ-011 стандартной модификации

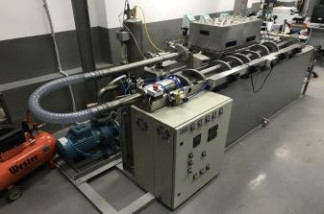

Рисунок 1 - Общий вид установок поверочных автоматизированных АПУ-011
Программное обеспечение установок поверочных автоматизированных АПУ-011 автономное.
Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установок поверочных автоматизированных АПУ-011, формирование отчетов измерений и управление процессом измерений.
Защита от несанкционированного доступа осуществлена разграничением прав доступа посредством паролей доступа.
Уровень защиты программного обеспечения установок соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Установки поверочные автоматизированные АПУ-011/45Т | |
| Идентификационное наименование ПО | АПУ-011/45Т |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/45 | |
| Идентификационное наименование ПО | АПУ-011/45 |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/70Т | |
| Идентификационное наименование ПО | АПУ-011/70Т |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Идентификационные данные (признаки) | Значение |
| Установки поверочные автоматизированные АПУ-011/70 | |
| Идентификационное наименование ПО | АПУ-011/70 |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АПУ-011/120Т |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/120 | |
| Идентификационное наименование ПО | АПУ-011/120 |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/180Т | |
| Идентификационное наименование ПО | АПУ-011/180Т |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/180 | |
| Идентификационное наименование ПО | АПУ-011/180 |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/280Т | |
| Идентификационное наименование ПО | АПУ-011/280Т |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| Установки поверочные автоматизированные АПУ-011/280 | |
| Идентификационное наименование ПО | АПУ-011/280 |
| Номер версии (идентификационный номер) ПО*, не ниже | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма)* | - |
| Алгоритм вычисления цифрового идентификатора | CRC 16 |
| * - номер версии (идентификационный номер) ПО и цифровой идентификатор (контрольная сумма) указывается в паспорте установки | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | указано в таблице 3 |
| Диапазон измерений температуры жидкости, °С | от 0 до + 150 |
| Диапазон воспроизведения температуры жидкости1-*’ 2), °С | от + 5 до + 150 |
| Наименование характеристики | Значение |
| Диапазон воспроизведения разности температур жидкости1^ 2), °С | от + 2 до + 140 |
| Диапазон измерений избыточного давления жидкости1^ МПа | от 0 до 0,4 |
| Диапазон измерений количества теплоты1), ГДж | от 0 до 107 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке, % | указано в таблице 3 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, 1) °С | ± 0,12 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности канала измерений избыточного давления жидкости1^ % | ± 0,5 |
| Пределы допускаемой относительной погрешности измерений интервалов времени1^ % | ± 0,01 |
| Пределы допускаемой относительной погрешности вычисления количества теплоты 1), % | f At ■ ! f Г At, At2! ! „ ± 1 0,5+ min I + 1 + 2 -100 +5ПР % At & t1 t2 & & |
| ок поверочных автоматизированных дкости зависит от комплектации и телем разность температур, °С (в имают равным 2 °С); остатах, входящих в состав установки сти канала измерений температуры при , °С; 5 ^5 в первом термостате, °С; сти канала измерений температуры при е, °С; во втором термостате, °С; решности установки при измерении | |
| 1) - характеристика нормирована для установ< АПУ-011 модификации Т; 2) - диапазон воспроизведения температуры жи указывается в паспорте установки. Atmjn - минимальная измеряемая тепловычисли соответствии с описанием типа тепловычислителя прин At - разность температур жидкости в двух терм поверочной автоматизированной АПУ-011; At1 - пределы допускаемой абсолютной погрешно измерении температуры жидкости в первом термостате t1 - измеренное значение температуры жидкости At2 - пределы допускаемой абсолютной погрешно измерении температуры жидкости во втором термостат t2 - измеренное значение температуры жидкости 5пр - пределы допускаемой относительной по1 объемного расхода и объема жидкости в потоке, %. |
Таблица 3 - Диапазон измерений объемного расхода жидкости, пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке
| Модификация | Диапазон измерений объемного расхода*, м3/ч | Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке, % |
| АПУ-011/45(Т) | Св. 0,020 до 45 | ± 0,3 |
| от 0,003 до 0,020 включ. | ± 0,5 | |
| АПУ-011/70(Т) | Св. 0,060 до 70 | ± 0,3 |
| от 0,015 до 0,060 включ. | ± 0,5 | |
| АПУ-011/120(Т) | Св. 0,060 до 120 | ± 0,3 |
| от 0,015 до 0,060 включ. | ± 0,5 | |
| АПУ-011/180(Т) | Св. 0,15 до 180 | ± 0,3 |
| от 0,0 3 до 0,15 включ. | ± 0,5 | |
| АПУ-011/280(Т) | Св. 0,15 до 280 | ± 0,3 |
| от 0,03 до 0,15 включ. | ± 0,5 | |
| *диапазон измерений объемного расхода жидкости установок поверочных автоматизированных АПУ-011 состоит из двух поддиапазонов измерений объемного расхода жидкости. | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | вода трубопроводная очищенная |
| Наличие свободного газа в измеряемой среде | не допускается |
| Температура измеряемой среды, °С | от +15 до + 25 |
| Давление измеряемой среды, МПа, не более | 0,4 |
| Параметры входных сигналов: - частотно-импульсный, Гц Параметры выходных сигналов: - цифровой выход, протокол | от 10 до 5000 RS-485 с поддержкой протокола Modbus RTU |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242; от 342 до 408 от 49 до 51 |
| Потребляемая мощность, кВ А, не более | 25* |
| Габаритные размеры, мм, не более | указано в таблице 5 |
| Масса, кг, не более | указано в таблице 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | от + 15 до + 25 от 30 до 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч Средний срок службы, лет, не менее | 38000 15 |
| * - указана максимальная потребляемая мощность от трехфазной сети переменного тока 380 В. | |
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| АПУ-011/45 | 3000 | 1600 | 1200 | 2470 |
| АПУ-011/45Т | 3000 | 1600 | 1200 | 2500 |
| АПУ-011/70 | 4000 | 1600 | 1200 | 3170 |
| АПУ-011/70Т | 4000 | 1800 | 1200 | 4500 |
| АПУ-011/120 | 5500 | 1800 | 1500 | 5170 |
| АПУ-011/120Т | 5500 | 1800 | 1500 | 5200 |
| АПУ-011/180 | 6000 | 1800 | 1600 | 6970 |
| АПУ-011/180Т | 6000 | 1800 | 1600 | 7000 |
| АПУ-011/280 | 7500 | 1800 | 1600 | 6970 |
| АПУ-011/280Т | 7500 | 1800 | 1600 | 7000 |
наносится на маркировочную табличку, закрепленную на корпусе установки, методом, принятым у изготовителя, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная автоматизированная | АПУ-011 | 1 шт. |
| Руководство по эксплуатации | В7.763.00.00.000 РЭ | 1 экз. |
| Паспорт | В7.763.00.00.000 ПС | 1 экз. |
| Комплект эксплуатационных документов на составные части установки | - | 1 комп. |
| Методика поверки | МП 1099-1-2020 | 1 экз. |
осуществляется по документу МП 1099-1-2020 «ГСИ. Установки поверочные автоматизированные АПУ-011. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2020.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости в потоке 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;
- рабочий эталон единицы частоты 4-го разряда в диапазоне воспроизведения частот от 10 до 5000 Гц в соответствии с ГПС, утвержденной приказом Росстандарта от 31 июля 2018 г. № 1621;
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установок поверочных автоматизированных АПУ-011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок поверочных автоматизированных АПУ-011, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений, входящие в состав установок поверочных автоматизированных АПУ-011.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)
ТУ 4213-228-83603664-2019 Автоматизированные поверочные установки АПУ-011. Технические условия
