| Номер в госреестре | 79152-20 |
| Наименование СИ | Головки тестовые "Ван-дер-Хуфдена" |
| Обозначение типа СИ | PMM VDH-01 |
| Изготовитель | "Narda Safety Test Solutions S.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01 (далее - головки тестовые) предназначены (совместно с измерительными приемниками, анализаторами спектра) для измерений напряжения переменного тока, наводимого электромагнитным полем на имитатор головы человека.
Принцип действия головки тестовой основан на методе высокочастотной фильтрации с использованием RC-фильтра.
Конструктивно головки тестовые состоят из проводящей сферы с наружным диаметром 210 мм, соединительного кабеля длиной 300 мм и защитного контура, представляющего собой RC-фильтр, предназначенный для формирования нормированной частотной характеристики и защиты от перегрузки входных цепей измерительного приемника (анализаторами спектра). Конструкция и метрологические характеристики головок тестовых соответствуют требованиям ГОСТ IEC 62493-2014.
Головки тестовые применяют при оценке параметров осветительного оборудования, связанного с влиянием на человека электромагнитных полей.

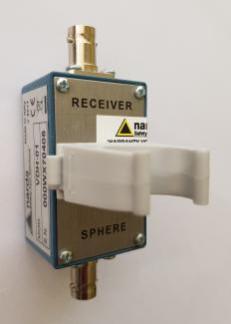

Общий вид головок тестовых, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Проводящая
сфера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот напряжения переменного тока, МГ ц | от 0,01 до 10 |
| Коэффициент калибровки защитного контура в зависимости от частоты напряжения переменного тока, дБ: | |
| 0,01 МГц | 56,7 |
| 0,03 МГц | 47,7 |
| 0,05 МГц | 44,2 |
| 0,07 МГц | 42,4 |
| 0,1 МГц | 41,1 |
| 0,3 МГц | 39,9 |
| 0,5 МГц | 40,7 |
| 0,7 МГц | 41,8 |
| 1 МГц | 43,4 |
| 3 МГц | 51,3 |
| 5 МГц | 55,5 |
| 7 МГц | 58,4 |
| 10 МГц | 61,5 |
| Пределы допускаемой абсолютной погрешности коэффициента | |
| калибровки защитного контура, дБ | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр проводящей сферы, мм | 210±5 |
| Длина соединительного кабеля, мм | 300±30 |
| Габаритные размеры защитного контура, мм, не более: | |
| - длина | 95 |
| - ширина | 40 |
| - высота | 35 |
| Масса, кг, не более: | |
| - защитного контура | 0,15 |
| - проводящей сферы | 1,5 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, ° С | от +15 до +30 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус защитного контура в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность головки тестовой
| Наименование | Обозначение | Количество |
| Проводящая сфера | 1 шт. | |
| Соединительный кабель | 1 шт. | |
| Защитный контур | 1 шт. | |
| Коаксиальный кабель BNC | 1 шт.1) | |
| Тренога | 1 шт.1) | |
| Руководство по эксплуатации | VDH01EN-60806 РЭ | 1 экз. |
| Формуляр | VDH01EN-60806 ФО | 1 экз. |
| Методика поверки | VDH01EN-60806 МП | 1 экз. |
| 1) поставляется по требованию заказчика | ||
осуществляется по документу VDH01EN-60806 МП «Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.10.2019.
Основные средства поверки:
- генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в Федеральном информационном фонде;
- мультиметр цифровой 34401А, регистрационный номер 54848-13 в Федеральном информационном фонде;
- анализатор цепей векторный С2420, регистрационный номер 65960-16 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых головок тестовых с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ IEC 62493-2014 Оценка осветительного оборудования, связанного с влиянием на человека электромагнитных полей
ГОСТ Р 8.851-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
| Зарегистрировано поверок | 55 |
| Поверителей | 5 |
| Актуальность данных | 20.11.2024 |
