Твердомеры портативные комбинированные Equotip 550, 79153-20

79153-20
Твердомеры портативные комбинированные Equotip 550 (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.
Карточка СИ
Номер в госреестре 79153-20
Наименование СИ Твердомеры портативные комбинированные
Обозначение типа СИ Equotip 550
Изготовитель "PROCEQ SA", Швейцария
Год регистрации 2020
Срок свидетельства 11.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры портативные комбинированные Equotip 550 (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока, динамических датчиков Equotip Leeb, статического датчика Equotip Portable Rockwell и ультразвукового датчика Equotip UCI HV1-HV10.

Принцип действия твердомера с динамическими датчиками Equotip Leeb основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Твердомер может быть укомплектован динамическими датчиками Equotip Leeb семи типов: D, DC, DL, C, E, S и G.

Датчики типа D и DC используются для измерений твёрдости изделий массой от 0,05 кг и толщиной не менее 3 мм. Датчик DC отличается от датчика D габаритными размерами.

Датчик типа DL имеет удлиненный индентор, позволяет проводить измерения в выемках и канавках. Минимальная масса изделий равна 0,05 кг, толщина не менее 3 мм.

Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.

Датчик типа E имеет боёк с искусственным алмазом и предназначен для измерения твёрдых (более 50 HRC) изделий массой от 0,05 кг и толщиной не менее 3 мм на постоянной основе.

Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.

Датчик типа S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей (более 50 HRC) на постоянной основе.

Принцип действия твердомера со статическим датчиком Equotip Portable Rockwell основан на статическом вдавливании алмазного индентора с последующим измерением глубины внедрения индентора. Предварительная нагрузка при измерениях составляет 10 Н, полная нагрузка 50 Н. Используется для измерения твердости чувствительных к царапинам и полированных деталей, а также для тонких деталей, профилей и труб с толщиной стенки менее 1 мм.

Принцип работы твердомера с ультразвуковым датчиком Equotip UCI HV1-HV10 основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.

Твердомеры с ультразвуковыми датчиками Equotip UCI HV1-HV10 используются при нагрузках: 9,807 Н, 49,03 Н, 98,07 Н.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.

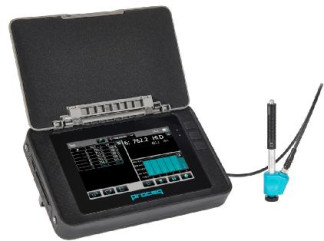

Рисунок 1 - Общий вид твердомеров Equotip 550, обозначение места нанесения знака утверждения типа

Рисунок 2 - Вид твердомеров снизу

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Equotip 550

Номер версии (идентификационный номер) ПО

не ниже v 2.2.2

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Таблица 2 - Метрологические характеристики твердомеров

Датчик

Шкала измерения твёрдости

Диапазоны измерений твердости

Пределы

допускаемой

абсолютной

погрешности

твердомера

Equotip Leeb

D, БС, DL, E, S, C

Роквелла С

(20 - 70) HRC

±2

D, БС, DL

Роквелла В

(38- 100) HRB

±4

G

Роквелла В

(48 - 100) HRB

E, S

Роквелла A

(61 - 88) HRA

±3

D, DC, C, DL, E

Бринелля НВ (HBW)

(81 - 650) НВ (HBW)

±12

G

Бринелля НВ (HBW)

(90 - 650) НВ (HBW)

S

Бринелля НВ (HBW)

(101 - 640) НВ (HBW)

D, DC, DL, E, C

Виккерса HV

(80 - 960) HV

±15

S

Виккерса HV

(101 - 960) HV

D, DC, C, E, DL, S

Шора D

(30 - 100) HSD

±3

Equotip Portable Rockwell

Роквелла С

(20 - 70) HRC

±2

Роквелла B

(35-100) HRB

±3,5

Роквелла А

(70-93) ША

±3

Супер-Роквелла HR15N

(70-94) HR15N

±3

Супер-Роквелла HR15Т

(62-93) ШЛ5Т

±3

Бринелля НВ (HBW)

(100-650) НВ (HBW)

±12

Виккерса HV

(200 - 1000) HV

±15

Equotip UCI HV1-HV10

Роквелла С

(20 - 70) HRC

±3

Роквелла B

(45-100) HRB

±3

Роквелла А

(70-93) ША

±3

Супер-Роквелла HR15N

(70-94) HR15N

±3

Супер-Роквелла HR15Т

(62-93) ШЛ5Т

±3

Бринелля НВ (HBW)

(100-450) НВ (HBW)

±32

Бринелля НВ (HBW)

(451-650) НВ (HBW)

±42

Виккерса HV

(80 - 960) HV

±16

Наименование характеристики

Значение

характеристики

Рабочие условия эксплуатации:

-температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

от -10 до +50 95

Параметры электропитания:

-    внешнее напряжение через адаптер от сети переменного тока (100-240), В

-    внутреннее напряжение от литиевого аккумулятора, В

от 9 до 15 3,6

Габаритные размеры электронного блока, мм, не более:

длина

ширина

высота

250

162

62

Масса электронного блока, кг, не более

1,525

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность твердомеров

Наименование

Обозначение

Количество

1 Твердомер портативный комбинированный в составе:

Equotip 550

1 шт.

1.1 Электронный блок

-

1 шт.

1.2 Динамические датчики Equotip Leeb

D, DQ DL, E, S, C, G*

по заказу

1.3 Статический датчик

Equotip Portable Rockwell

1 шт.

1.4 Ультразвуковой датчик

Equotip UCI HV1-HV10

1шт.

2 DVD с ПО

-

1 шт.

3 Вспомогательные принадлежности

-

1 компл.

4 Кейс для переноски

-

1 шт.

5 Руководство по эксплуатации

EQ550 - 02 РЭ

1 экз.

6 Методика поверки

EQ550 - 02 МП

1 экз.

7 Паспорт

EQ550 - 02 ПС

1 экз.

* В соответствии с заказом

Поверка

осуществляется по документу EQ550 - 02 МП «Твердомеры портативные комбинированные Equotip 550. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.02.2020 г.

Основные средства поверки:

рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94;

рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85; рабочие эталоны твердости 2-го разряда по шкале Шора D по ГОСТ 8.516-2001.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»

ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»

ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла»

ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D»

Техническая документация фирмы-изготовителя
