| Номер в госреестре | 79155-20 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | OmniScan X3 |
| Изготовитель | Компания "Olympus Scientific Solutions Americas Inc.", Канада |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые OmniScan X3 (далее - дефектоскопы) предназначены для измерений глубины залегания дефекта, координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования и толщины изделий из стали.
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля.
Ультразвуковая волна, формируемая в преобразователе дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскоп состоит из электронного блока и преобразователей на фазированной решетке с установленными на них призмами.
Дефектоскоп используется совместно с преобразователями и призмами производства компании Olympus.

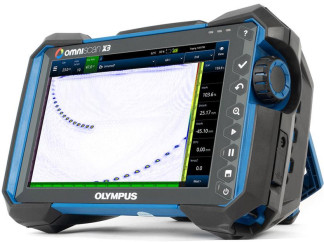

Общий вид дефектоскопов представлен на рисунке 1.
ь
ъ
ис
Ъ .
место пломбировки
Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MXU |
| Номер версии (идентификационный номер) ПО | 5.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 590**** |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм | ±(0,1+0,01-Y*) |
| Диапазон измерений толщины (по стали), мм | от 2 до 4500**** |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | ±(0,1+0,01-H**) |
| Диапазон измерений координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений координаты дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм | ±(0,1+0,02-X***) |
| *где Y - измеренное значение глубины залегания дефекта, мм **где H - измеренное значение толщины, мм ***где X - измеренное значение расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм ****указан максимальный диапазон; диапазон согласно маркировке подключенного преобразователя | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - батарея с напряжением, В | 110±10 или 220±20 от 50 до 60 от 15 до 18 |
| Потребляемая мощность, Вт, не более | 50 |
| Габаритные размеры электронного блока (Д х Ш х В), мм, не более | 335х221x151 |
| Масса электронного блока (с одной батареей), кг, не более | 5,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 30000 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +45 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой OmniScan X3 | 1 шт. | |
| Кейс для транспортировки | 1 шт. | |
| Литий-ионная батарея | 1 шт. | |
| Антибликовая защитная пленка на экран | 1 шт. | |
| Адаптер питания постоянного тока | 1 шт. | |
| Шнур питания | 1 шт. | |
| Ткань из микрофибры | 1 шт. | |
| USB-адаптер | 1 шт. | |
| USB-флэш-накопитель (ключ) | 1 шт. | |
| Преобразователь* | 1 шт. | |
| Призма** | 1 шт. | |
| Дефектоскоп ультразвуковой OmniScan X3. Руководство по эксплуатации | 1 экз. | |
| Программное обеспечение OmniScan MXU. Версия ПО 5.0. Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 013.Д4-20 | 1 экз. |
| * - количество и тип преобразователей в соответствии с заказом ** - количество и тип призм в соответствии с заказом | ||
осуществляется по документу МП 013.Д4-20 «Дефектоскопы ультразвуковые OmniScan X3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 27.04.2020.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6578-78).
Комплект мер ультразвуковых ККО-3 мера №3Р (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63388-16).
Штангенциркуль ТТТТЩ-Т (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52058-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация компании «Olympus Scientific Solutions Americas, Inc.»,
Канада
