| Номер в госреестре | 79172-20 |
| Наименование СИ | Машины разрывные вертикальные |
| Обозначение типа СИ | ИК-6045-2000-2, ИК-6045-2000-3 |
| Изготовитель | Завод испытательных машин ПО "Точмашприбор", г.Армавир |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины разрывные вертикальные ИК-6045-2000-2, ИК-6045-2000-3 (далее - машины ) предназначены для измерений значений силы, возникающей при проведении механических испытаний изделий из металлопродукции, изделий из цепей, цепей и комплектующих к ним, в технологических процессах на производстве АО «Завод Красный Якорь».
Машины выполнены по ГОСТ 28840-90 и относится к типу разрывных (растяжение) электрогидравлических машин с рычажно-маятниковым силоизмерителем.
Принцип действия машин заключается в измерении значений силы при перемещении захватного устройства при нагружении закрепленного образца с постоянной заданной скоростью.
Конструктивно машины состоят из нагружающего устройства, пульта управления, и маятникового силоизмерителя.
Нагружающее устройство представляет собой силовую раму, по направляющим которой перемещается захватное устройство, приводимое в действие гидроцилиндром установленным на раме.
Пульт управления состоит из насосной станции, силоизмерительного блока и стрелочного устройства индикации (маятникового силоизмерителя).
Пульт управления обеспечивает процесс нагружения и контроля значений нагрузок возникающих при деформации образца.
Машины ИК-6045-2000-2, ИК-6045-2000-3 конструктивно имеют одно исполнение, но отличаются диапазоном измерения силы и ценой деления шкалы маятникового силоизмерителя.
Пломбирование машин ИК-6045-2000-2, ИК-6045-2000-3 не предусмотрено.

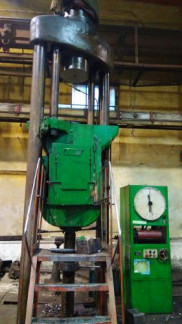

Общий вид машин ИК-6045-2000-2, ИК-6045-2000-3 представлен на рисунке 1 и 2.
отсутствует.
Метрологические и технические характеристики машин ИК-6045-2000-2, ИК-6045-2000-3, представлен в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение характеристик | |
| Модификация | ИК-6045-2000-2 ИК-6045-2000-3 | |
| Наибольший предел измерений силы (нагрузки), кН, (тс) Наименьший предел измерений силы (нагрузки), кН, (тс) | 2000 (200) | |
| 200 (10) | 80 (8) | |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 | |
| Цена деления силоизмерителя, кН: шкала № 1 от 80 до 400 кН шкала № 2 от 200 до 1000 кН шкала № 3 от 400 до 2000 кН | _ | 0,8 |
| 2 | ||
| 4 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значение характеристик |
| Диапазон задания скорости перемещения активного захвата, мм/мин | от 3 до 40 |
| Диапазон перемещения активного захвата, мм | от 0 до1550 |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50±2 |
| - потребляемая мощность, кВ • А, не более | 4 |
| Габаритные размеры: | |
| - высота, мм, не более | 5980 |
| - ширина, мм, не более | 2280 |
| - длина, мм, не более | 3272 |
| Масса машины, кг, не более | 13000 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность , % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на эксплуатационную документацию типографским способом.
| Таблица 3 - Комплектность машины И | К-6045-2000-2, ИК-6045-2000-3. | |
| Наименование обозначение | Обозначение | Количество |
| Машина разрывная вертикальная для испытания цепей | ИК-6045-2000-2 заводской № 5 ИК-6045-2000-3 заводской № 4 | 1 шт. 1 шт. |
| Инструкция по эксплуатации | ИК-6045-2000 ИЭ | 1 экз. |
| Паспорт | ИК-6045-2000 ПС | 2 экз. |
| Методика поверки | ИК-6045-2000 МП | 1 экз. |
осуществляется по документу ИК-6045-2000 МП «ГСИ. Машины разрывные вертикальные ИК-6045-2000-2, ИК-6045-2000-3. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 12.02.2020 г.
Основные средства поверки:
Динамометры 2-го разряда по Государственной поверочной схеме для средств измерений силы, утверждённой приказом Росстандарта № 2498 от 22.10.2019 г., в диапазоне измерений от 80 кН до 2000 кН с погрешностью ±0,12 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к машинам разрывным вертикальным ИК-6045-2000-2, ИК-6045-2000-3
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
ГОСТ 28840-90 Машины для испытания материалов на растяжения, сжатие и изгиб. Общие технические требования
