| Номер в госреестре | 79174-20 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. TiS20+, TiS60+ |
| Изготовитель | "Fluke Corporation", США; Заводы-изготовители "Fluke Corporation", США; "Wuhan Guide Sensmart Tech Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Fluke моделей TiS20+, TiS60+ (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей TiS20+, TiS60+ отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
В тепловизорах используется технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на персональный компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke Connect™, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.
Тепловизоры TiS60+ оснащены системой аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов.

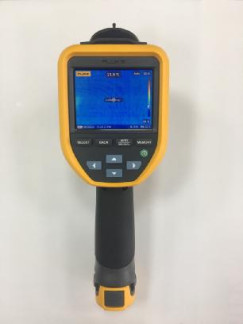

Фотографии общего вида тепловизоров инфракрасных Fluke моделей TiS20+, TiS60+ приведены на рисунках 1 и 2.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенной части ПО тепловизоров TiS20+
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | App | FPGA |
| Номер версии (идентификационный номер) ПО, не ниже | 1.2.0 | 1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует | |
Таблица 2 - Идентификационные данные встроенной части ПО тепловизоров TiS60+
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | RE FPGA | RE NIOS | SOC |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.0 | 4.0.0 | 6.3.22 |
| Цифровой идентификатор программного обеспечения | отсутствует | ||
Автономное программное обеспечение «SmartView» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| TiS20+ | TiS60+ | |
| Диапазон измерений температуры, °С | от -20 до +150 | от -20 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до + 100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,060 | <0,045 |
| Спектральный диапазон, мкм | от 8 до 14 | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50°х38° | 34°х25° |
| Минимальное фокусное расстояние, м | 0,5 | 0,46 |
| Пространственное разрешение, мрад | 7,6 | 1,86 |
| Коэффициент излучения | от 0,01 до 1,00 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| TiS20+ | TiS60+ | |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 120х90 | 320х240 |
| Масса (с аккумулятором), кг, не более | 0,72 | |
| Запись изображений или частота обновлений, Гц | 9 | 9 или 30 |
| Габаритные размеры, мм (высота х ширина х длина) | 267x101x145 | |
| Напряжение питания, В | 7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) | |
| Срок службы батареи при непрерывном использовании (без Wi-Fi), ч, не менее | 4 (фактическое время зависит от настроек и особенностей использования) | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор (модель в соответствии с заказом) | TiS20+, TiS60+ | 1 шт. |
| Блок питания переменного тока с сетевыми переходниками | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. | |
| Методика поверки | МП 207-022-2020 | 1 экз. |
| Аккумуляторные литий-ионные батареи (с индикацией оставшегося заряда) | - | 1 шт. для TiS20+ 2 шт. для TiS60+ |
| Прочный переносной кейс для транспортировки | - | 1 шт. |
| Регулируемый ремень для тепловизора (лево-или правосторонний) | - | 1 шт. (только для TiS60+) |
| Двухсекционное зарядное устройство для интеллектуальных батарей | - | 1 шт. (только для TiS60+) |
| Карта microSD с объемом памяти 4 Гбайт | - | 1 шт. (только для TiS60+) |
| Гарантийный регистрационный талон | - | 1 шт. |
осуществляется по документу МП 207-022-2020 «Тепловизоры инфракрасные Fluke моделей TiS20+, TiS60+. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.06.2020 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 400 “С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 589 |
| Поверителей | 35 |
| Актуальность данных | 20.11.2024 |
