| Номер в госреестре | 79178-20 |
| Наименование СИ | Станция контроля геометрии железнодорожных колес в линии неразрушающего контроля |
| Изготовитель | ООО "НПП "Когерент", г.Рязань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станция контроля геометрии железнодорожных колёс в линии неразрушающего контроля (далее - станция) предназначена для измерений геометрических параметров обода, ступицы и диска цельнокатаных колёс.
Принцип действия станции - лазерная триангуляция, реализованная за счет 6 лазерных 2D профилометров и 2 датчиков расстояния на базе суперлюминесцентного диода. Каждый профилометр предназначен для контроля определённого участка колеса. На контролируемый объект проецируется линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприёмника профилометра, оцифровывается и передаётся на контроллер, где производится обработка сигнала и построение профиля контролируемого объекта. Информация поступает в компьютер управления станции по интерфейсу Fast Ethernet.
Станция состоит из модуля перемещения и манипуляции с объектом контроля, оптических блоков контроля поверхности катания, диска, ступицы, модуля коммутации (Ethernet switch), индустриального компьютера (шкаф управления), модуля дискретного ввода/вывода и консоли управления (монитор с клавиатурой).

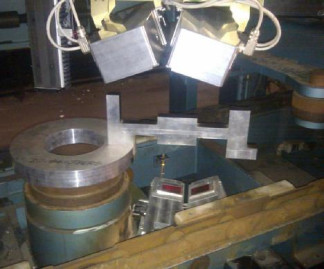

Общий вид Станции представлен на рисунке 1.
Пломбирование станции не предусмотрено.
Программное обеспечение (ПО) «Станция контроля геометрии» позволяет реализовать следующие режимы работы:
- подготовка к контролю;
- проведение контроля;
- статистическая обработка данных.
ПО «Планировщик» позволяет настраивать станцию для контроля в автоматическом режиме.
Уровень защиты ПО «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Станция контроля геометрии | Планировщик |
| Номер версии (идентификационный номер) ПО | не ниже 1.6.13 | не ниже 1.1 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики станции
| Наименование измеряемого геометрического параметра колеса | Значение параметра |
| Обод | |
| Диапазон измерений диаметра по кругу катания, мм | от 780 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений диаметра по кругу катания, мм | ±0,3 |
| Диапазон измерений внутреннего диаметра с наружной стороны, мм | от 660 до 996 |
| Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра с наружной стороны, мм | ±0,3 |
| Диапазон измерений внутреннего диаметра с внутренней стороны, мм | от 660 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра с внутренней стороны, мм | ±0,3 |
| Диапазон измерений ширины обода, мм | от 121 до 157 |
| Пределы допускаемой абсолютной погрешности измерений ширины обода, мм | ±0,3 |
| Диапазон измерений отклонения от круглости по кругу катания, мм | от 0 до 0,5 |
| Пределы допускаемой абсолютной погрешности измерений отклонения от круглости по кругу катания, мм | ±0,05 |
| Диапазон измерений диаметра цилиндрической проточки на внутреннем диаметре, мм | от 726 до 887 |
| Пределы допускаемой абсолютной погрешности измерений диаметра цилиндрической проточки на внутреннем диаметре, мм | ±0,3 |
| Диапазон измерений глубины цилиндрической проточки на внутреннем диаметре, мм | от 19 до 23 |
| Пределы допускаемой абсолютной погрешности измерений глубины цилиндрической проточки на внутреннем диаметре, мм | ±0,3 |
| Диапазон измерений высоты гребня, мм | от 25 до 32 |
| Пределы допускаемой абсолютной погрешности измерений высоты гребня, мм | ±0,3 |
| Наименование измеряемого геометрического параметра колеса | Значение параметра |
| Ступица | |
| Диапазон измерений диаметра наружной поверхности с наружной стороны колеса, мм | от 218 до 362 |
| Пределы допускаемой абсолютной погрешности измерений диаметра наружной поверхности с наружной стороны колеса, мм | ±0,3 |
| Диапазон измерений диаметра наружной поверхности с внутренней стороны колеса, мм | от 218 до 395 |
| Пределы допускаемой абсолютной погрешности измерений диаметра наружной поверхности с внутренней стороны колеса, мм | ±0,3 |
| Диапазон измерений диаметра отверстия, мм | от 155 до 215 |
| Пределы допускаемой абсолютной погрешности измерений диаметра отверстия, мм | ±0,3 |
| Диапазон измерений длины, мм | от 167 до 226 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±0,3 |
| Диск | |
| Диапазон измерений толщины у обода, мм | от 19 до 24 |
| Пределы допускаемой абсолютной погрешности измерений толщины у обода, мм | ±0,3 |
Таблица 3 - Технические характеристики станции
| Наименование характеристики | Значение |
| Диапазон показаний отклонения от профиля поверхности катания, мм | от 0,1 до 3 |
| Диапазон показаний диаметра выточки предельного износа обода, мм | от 600 до 1000 |
| Диапазон показаний глубины выточки предельного износа обода, мм | от 0,5 до 5 |
| Диапазон показаний ширины выточки предельного износа обода, мм | от 1,0 до 15 |
| Диапазон показаний осевого биения боковой поверхности обода с внутренней стороны относительно круга катания, мм | от 0,1 до 3,0 |
| Диапазон показаний радиального биения внутреннего диаметра обода с наружной стороны относительно круга катания, мм | от 0,1 до 3,0 |
| Диапазон показаний разности значений толщины обода по периметру колеса, мм | от 0,5 до 2 |
| Диапазон показаний коробления обода, мм | от 0,1 до 0,5 |
| Диапазон показаний развала/поднутрения обода, мм | от 0,1 до 0,5 |
| Диапазон показаний параллельности обода с наружной стороны, мм | от 0,5 до 4 |
| Диапазон показаний параллельности обода с внутренней стороны, мм | от 0,5 до 4 |
| Диапазон показаний разности значений ширины обода по периметру колеса, мм | от 0,1 до 6 |
| Диапазон показаний цилиндричности отверстия ступицы, мм | от 0,2 до 3 |
| Диапазон показаний вылета/утопания ступицы с наружной стороны (расстояния от торцевой поверхности ступицы до боковой поверхности обода с наружной стороны колеса), мм | от-100 до +150 |
| Диапазон показаний вылета/утопания ступицы с внутренней стороны (расстояния от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса), мм | от-100 до +150 |
| Диапазон показаний эксцентриситета отверстия ступицы относительно круга катания, мм | от 0,1 до 3 |
| Диапазон показаний разностенности ступицы с наружной стороны, мм | от 1 до 5 |
| Диапазон показаний разностенности ступицы с внутренней стороны, мм | от 1 до 5 |
| Наименование характеристики | Значение |
| Диапазон показаний отклонения от параллельности плоскостей -торцевой поверхности ступицы относительно боковой поверхности обода с внутренней стороны колеса, мм | от 0,1 до 5 |
| Диапазон показаний толщины диска в середине, мм | от 15 до 40 |
| Диапазон показаний толщины диска у ступицы, мм | от 15 до 40 |
| Диапазон контроля отклонения от заданного профиля диска с переходами в обод и ступицу, мм | от 1 до 8 |
| Диапазон показаний разнотолщинности диска у обода, мм | от 0,5 до 3 |
| Диапазон показаний разнотолщинности диска у ступицы, мм | от 0,5 до 3 |
| Диапазон показаний разнотолщинности диска в середине, мм | от 0,5 до 3 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Параметры электропитания от сети трёхфазного переменного тока: - напряжение питания, В - частота, Гц - потребляемая мощность, не более, кВт | 220 ± 44 50 ± 1 0,5 |
| Время готовности к работе, не более, мин | 10 |
| Габаритные размеры (длинахширинахвысота), не более, мм | 4500x1600x1600 |
| Масса, не более, кг | 1500 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом печати и на маркировочную бирку установки с помощью наклейки.
Таблица 4 - Комплектность станции
| Наименование | Обозначение | Количество |
| Станция контроля геометрии железнодорожных колёс состоящая из -Лазерный 2D профилометр (двух диапазонный) -Датчик расстояния на суперлюминесцентном диоде -Инкрементный датчик поворота (энкодер) -Инфракрасный термометр -Кронштейн в сборе -Линейный актуатор -Коммутационная коробка | 60216700.421711.003 60216700.421711.015-02 RAYMID20LT4 - 22:1 60216700.421711.015-04 60216700.421711.015-07 ШС1 | 6 шт. 2 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Паспорт | ЭК 710.009.220 ПС | 1 экз. |
| Руководство по эксплуатации | ЭК 710.009.220 РЭ | 1 экз. |
| Калибр-колесо тип 0 865 | - | 1 шт. |
| Калибр-колесо тип 0 920 | 1 шт. | |
| Калибр-колесо тип 0 1055 | 1 шт. | |
| Оборудование вычислительного шкафа | - | 1 компл. |
| Комплект адаптеров для контроля железнодорожных колес | - | 1 компл. |
| ПО на CD-диске | - | 1 шт. |
| Установочный образец | - | 1 шт. |
| Методика поверки | МП 012.Д4-20 | 1 экз. |
осуществляется по документу МП 012.Д4-20 «ГСИ. Станция контроля геометрии железнодорожных колёс в линии неразрушающего контроля. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 17.04.2020 г.
Основные средства поверки:
- Машина трехкоординатная измерительная GLOBAL, исполнение Advantage, модификация 15.20.14 (рег. № 22428-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к станции контроля геометрии железнодорожных колёс
отсутствуют.
