| Номер в госреестре | 79179-20 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | Solutionix D500™, D700™ |
| Изготовитель | "Solutionix", Корея |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные Solutionix D500™, D700™ (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия приборов основан на технологии структурированного света. Контрастное изображение световой сетки, проецируемое на измеряемый объект, деформируется на нём в зависимости от геометрии объекта. Сетка проецируется на объект с помощью проектора на основе светодиода синего цвета. Две цифровые камеры, расположенные под углом к источнику света, осуществляют съёмку поверхности объекта вместе с деформированной сеткой. По полученным снимкам, методом триангуляции, вычисляется расстояние до каждой точки в поле зрения. Вычисления производятся для каждого пикселя кадра на основе пересечения лучей проектор - камера. Получение полной объемной модели объекта достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Для получения снимков объекта с разных сторон и под разным углом служит наклонно-поворотный столик, являющийся частью прибора и изменяющий положение сканируемого объекта в пространстве в автоматическом режиме. Совмещение облаков точек осуществляется посредством дополнительных меток, наклеиваемых на измеряемые объекты или выделением характерных элементов геометрии объекта. Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 1.
Конструктивно приборы состоят из проектора световой сетки, фотокамеры и наклонноповоротного столика с держателями, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.
В тыльной части корпуса располагаются разъёмы для подключения кабеля соединения с персональным компьютером, кабеля питания, предохранитель и выключатель питания.
Общий вид приборов представлен на рисунке 2.
Приборы производятся в двух модификациях, отличающихся между собой техническими характеристиками установленной фотокамеры и зависящими от неё метрологическими характеристиками.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
ОООООООООООООООО . ' ’
ОООООООООООООООО ' “ *■
ОООООООООООООООО ^ р
ОООООООООООООООО , t ОООООООООООООООО 0 „ О
ОООООООООООООООО ° ОООООООООООООООО ° 0
ОООООООООООООООО ’

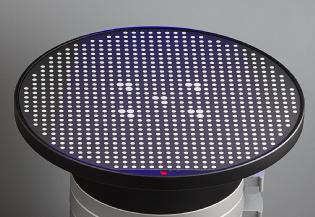

Рисунок 1 - Общий вид меток и пример их нанесения на объект сканирования
Приборы работают под управлением программного обеспечения (далее - ПО) «ezScan 2017», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ezScan 2017 |
| Номер версии (идентификационный номер ПО), не ниже | 2.0.0.2 |
| Цифровой идентификатор ПО | Dde379a0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | D500™ | D700™ |
| Диапазон измерений геометрических размеров объектов, мм | от 0 до 120 | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм | ±0,010 | ±0,010 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | D500™ | D700™ |
| Разрешающая способность фотокамер, Мп | 2 | 6,4 |
| Дискретность измерений, мм | 0,001 | 0,001 |
| Частота измерений, Гц | 1 000 000 | |
| Напряжение питания от источника переменного тока, В | от 100 до 240 | |
| Габаритные размеры (ДхШхВ), мм, не более | 290 х 290 х 340 | |
| Масса, кг, не более | 12 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность^ при температуре 25 °С, %, не более | от 0 до +35 85 | |
| 1) при отсутствии конденсата | ||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Калибровочная пластина | - | 1 шт. |
| Полублочный держатель | - | По заказу |
| Штифтовой держатель | - | По заказу |
| Винтовой держатель | - | По заказу |
| Резиновый держатель | - | По заказу |
| Кабель питания от сети переменного тока | - | 1 шт. |
| Кабель передачи данных | - | 1 шт. |
| USB-флеш диск с ПО | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 47-19 | 1 экз. |
осуществляется по документу МП АПМ 47-19 «Приборы оптические координатноизмерительные бесконтактные Solutionix D500™, D700™. Методика поверки», утверждённому ООО «Автопрогресс-М» «02» октября 2019 года.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Solutionix», Республика Корея
