| Номер в госреестре | 79180-20 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | O-INSPECT |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные O-INSPECT (далее КИМ) предназначены для измерений геометрических размеров деталей, отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная контактная измерительная головка и бесконтактная двухмерная оптическая головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей.
КИМ выпускаются в трех модификациях: O-INSPECT 3/2/2 без основания или с основанием (рисунок 1, а, б), O-INSPECT 5/4/3 (рисунок 2), O-INSPECT 8/6/3 (рисунок 3), отличающихся друг от друга диапазонами измерений, точностными характеристиками и габаритными размерами. Конструктивно модификация O-INSPECT 3/2/2 является машиной консольного типа с неподвижной консолью и подвижным измерительным столом в направлениях X и Y. Модификации O-INSPECT 5/4/3 и O-INSPECT 8/6/3 являются машинами портального типа с неподвижным порталом и подвижным измерительным столом по оси Y.
КИМ снабжены системой компенсации температурных погрешностей. Машины также могут комплектоваться поворотным столом, устройством автоматической смены датчиков, автоматическим датчиком контроля температуры измеряемого изделия, а также бесконтактной оптической измерительной головкой белого света DotScan.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе. КИМ оснащаются контактной головкой VAST XXT и оптической 2D головкой ZEISS Discovery.V12.
Общий вид КИМ представлен на рисунках 1-3.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
а) без основания б) с основанием

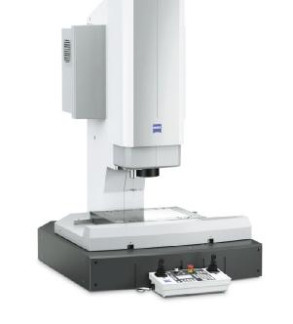

Рисунок 1 - Общий вид машин координатных измерительных O-INSPECT 3/2/2.
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CALYPSO |
| Номер версии (идентификационный номер) ПО | 6.x и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики машин координатных измерительных O-INSPECT
| Наименование характеристики | Модификация КИМ | ||
| O-INSPECT 3/2/2 | O-INSPECT 5/4/3 | O-INSPECT 8/6/3 | |
| Диапазон измерений, мм по оси X по оси Y по оси Z | от 0 до 300 от 0 до 200 от 0 до 200 | от 0 до 500 от 0 до 400 от 0 до 300 | от 0 до 800 от 0 до 600 от 0 до 300 |
| Пределы допускаемой абсолютной объемной погрешности MPEe* (L-длина в мм), мкм с контактной головкой VAST XXT | ±(2,4+L/150) | ±(1,9+L/250) | ±(2,2+L/150) |
| Пределы допускаемой абсолютной погрешности измерительной головки MPEp*, мкм с контактной головкой VAST XXT | ±2,4 | ±1,9 | ±2,2 |
| Пределы допускаемой абсолютной погрешности сканирования MPEtHP/x*, мкм/с с контактной головкой VAST XXT | ±2,7/55 | ±2,7/55 | ±3,8/68 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y с оптической 2D головкой ZEISS Discovery.V12*, мкм | ±(1,9+L/150) | ±(1,7+L/250) | ±(2,0+L/150) |
| Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 70 % | |||
Таблица 3 - Технические характеристики машин координатных измерительных O-INSPECT
| Модификация КИМ | Габаритные размеры, мм | Масса измеряемой детали, кг | Масса, кг | ||
| длина | ширина | высота | |||
| O-INSPECT 3/2/2 - Базовая модель | 1000 | 865 | 1405 | 20 | 325 |
| - Стандартное основание | 1000 | 865 | 2080 | 440 | |
| - Основание для установки в цеху | 1960 | 1935 | 2115 | 490 | |
| O-INSPECT 5/4/3 | 1653 | 1090 | 2030 | 25 | 600 |
| O-INSPECT 8/6/3 | 2144 | 1440 | 2030 | 100 | 1000 |
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +17 до +35 |
| Допускаемое изменение температуры, °С, не более, в течении: 1 ч | 1 |
| 24 ч | 2 |
| Градиент по объему, °С/м | 1 |
| Относительная влажность воздуха, без конденсата, % | от 40 до 70 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50 |
наносят на титульный лист инструкции по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная O-INSPECT | — | 1 шт. |
| Пульт управления | — | 1 шт. |
| Шкаф управления | — | 1 шт. |
| Калибровочная сфера диаметром 25 мм | — | 1 шт. |
| Калибровочная пластина для оптической головки | — | 1 шт. |
| Калибровочное кольцо с внутренним диаметром 16 мм | — | 1 шт. |
| Приспособления для закрепления измеряемой детали | — | По заказу |
| Комплект сменных измерительных наконечников | — | По заказу |
| Основание для модификации O-INSPECT 3/2/2 | — | По заказу |
| Поворотный стол | — | По заказу |
| Устройство автоматической смены щуповых систем | — | По заказу |
| Автоматический датчик контроля температуры измеряемого изделия | — | По заказу |
| Бесконтактная оптическая измерительная головка белого света DotScan | — | По заказу |
| Инструкция по эксплуатации | — | 1 экз. |
| Методика поверки | МП АПМ 05-20 | 1 экз. |
осуществляется по документу МП АПМ 05-20 «ГСИ. Машины координатные измерительные O-INSPECT. Методика поверки», утвержденному ООО «Автопрогресс-М» «07» февраля 2020 г.
Основные средства поверки:
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- рабочие эталоны единицы длины 2-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины штриховые.
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16);
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация Саг1 Zeiss Industrielle Messtechnik GmbH, Германия.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
