Государственный реестр средств измерений

Нагрузки электронные RMX-400X, 79181-20

79181-20
Нагрузки электронные серии RMX-400X (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
Карточка СИ
Номер в госреестре 79181-20
Наименование СИ Нагрузки электронные
Обозначение типа СИ RMX-400X
Изготовитель Компания "National Instruments Corporation", Венгрия
Год регистрации 2020
Срок свидетельства 11.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Нагрузки электронные серии RMX-400X (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).

Описание

Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.

Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку. На передней панели расположены регуляторы напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, кнопки управления, гнезда подключения. На задней панели нагрузок дополнительно имеются клеммы для приема сигналов от внешнего устройства, а также разъемы для параллельного соединения нагрузок, интерфейсы дистанционного управления USB, RS-232 и LAN (в зависимости от конфигурации).

Нагрузки изготавливаются в следующих модификациях: RMX-4003, RMX-4004, RMX-4005, RMX-4006. Модификации нагрузок отличаются максимальной электрической мощностью, диапазонами силы тока и напряжения. Нагрузки являются модульными и предназначены для работы только в составе шасси RMX-4000 - на 2 модуля или RMX-4002 -на 4 модуля.

Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.

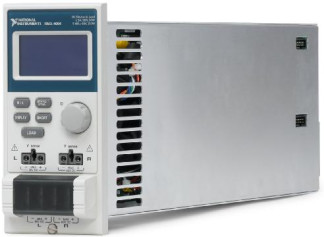

Общий вид нагрузок и место нанесения знака утверждения типа представлены на рисунках 1 и 2. На рисунке 3 приведена схема пломбировки от несанкционированного доступа. Пломба наносится на один из крепежных винтов на корпусе шасси. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Программное обеспечение

Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения «низкий» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RMX-400X

Номер версии (идентификационный номер ПО)

не ниже 1.00

Технические характеристики

Таблица 2 - Основные метрологические характеристики нагрузок в режиме стабилизации силы постоянного тока

Модифика

ция

Диапазоны1)

Верхние пределы установки силы постоянного тока, А

Разре

шение,

мА

Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А

RMX-4003

L (канал L, R)

2

0,1

±(0,0011уст+0,001 Тпред)

H (канал L, R)

20

1

±(0,001- 1уст+0,002 • 1пред)

RMX-4004

H(канал L)

5

0,125

±(0,0011уст+0,001 Тпред)

L(канал R)

4

0,1

H(канал R)

40

1

±(0,001- 1уст+0,002 • 1пред)

RMX-4005

L

7

0,2

±(0,0011уст+0,001 Тпред)

H

70

2

±(0,001- 1уст+0,002 • 1пред)

RMX-4006

L

1

0,05

±(0,001-1уст+0,001 Тпред)

H

10

0,5

±(0,001- 1уст+0,002 • 1пред)

Примечания - здесь и далее

1) - диапазоны установки силы постоянного тока:

L - Low (Низкий диапазон)

H - High (Высокий диапазон)

1уст - установленное значение силы постоянного тока в нагрузке, А

1пред - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона L принимается равным диапазону H), А

Модификация

Верхние пределы установки напряжения постоянного тока, В

Разре

шение,

мВ

Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В

RMX-4003

80

2

±(0,0005-иуст+0,00ГЦпред)

RMX-4004

RMX-4005

80

RMX-4006

500

10

Примечания - здесь и далее

иуст - установленное значение напряжения постоянного тока в нагрузке, В

ипред - значение верхнего предела установки напряжения постоянного тока в нагрузке, В

Таблица 4 - Основные метрологические характеристики нагрузок в режиме стабилизации электрического сопротивления_

Модифика

ция

Диапазоны

Верхние пределы установки электрического сопротивления

Пределы допускаемой абсолютной погрешности установки электрического сопротивления2), См

RMX-4003

L (16 В, 100 Вт)

от 0,075 до 300 Ом

±(0,005 S+0,001)

H (80 В, 100 Вт)

от 3,75 Ом до 15 кОм1)

±(0,005 S+0,001)

RMX-4004

L (16 В, 30 Вт) (канал L)

от 0,3 Ом до 1,2 кОм1)

±(0,002 S+0,001)

H (80 В, 30 Вт) (канал L)

от 15 Ом до 60 кОм1)

±(0,001S+0,001)

L (16 В, 250 Вт) (канал R)

от 0,0375 до 150 Ом

±(0,002 S+0,001)

H (80 В, 250 Вт) (канал R)

от 1,875 Ом до 7,5 кОм1)

±(0,001S+0,001)

RMX-4005

L (16 В, 350 Вт)

от 0,025 до 100 Ом

±(0,002 S+0,001)

H (80 В, 350 Вт)

от 1,25 Ом до 5 кОм1)

±(0,001S+0,001)

RMX-4006

L (125 В, 350 Вт)

от 1,25 Ом до 5 кОм1)

±(0,002 S+0,002)

H (500 В, 350 Вт)

от 50 Ом до 200 кОм1)

±(0,001S+0,0005)

Примечания

1)    - погрешности для данных пределов установки электрического сопротивления указаны для значений сопротивления до 1 кОм

2)    - Расчет допустимых значений электрического сопротивления осуществляется по формуле 1/(S±As), где ±As - пределы допускаемой абсолютной погрешности установки электрического сопротивления, выраженные через проводимость

S - значение проводимости, полученное расчетным способом из установленного значения сопротивления Яуст: S^/R^t, См

мощности постоянного тока

Модифика

ция

Диапазоны

Верхние пределы установки мощности постоянного тока, Вт

Разрешение,

мВт

Пределы допускаемой абсолютной погрешности измерений мощности постоянного тока, Вт

RMX-4003

L

10

1

±(0,001-Ризм+0,001'Рпред1))

H

100

10

RMX-4004

L(канал L)

30

1

L (канал R)

25

1

H (канал R)

250

10

RMX-4005

L

35

1

H

350

10

RMX-4006

L

35

1

H

350

10

Примечания

Ризм - значение мощности постоянного тока, измеренное нагрузкой, Вт Рпред - значение верхнего предела мощности (расчетное значение), Вт

1) Р пред _ ипред' 1пред

Таблица 6 - Основные метрологические характеристики нагрузок при измерении силы

постоянного тока

Модифика

ция

Диапазоны

Верхние пределы измерений силы постоянного тока, А

Разрешение, мА

Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А

RMX-4003

L

2

0,04

±(0,0005- 1изм+0,0005 • 1пред)

H

20

0,4

RMX-4004

H(канал L)

5

0,1

L(канал R)

4

0,08

H(канал R)

40

0,8

RMX-4005

L

7

0,14

H

70

1,4

RMX-4006

L

1

0,02

H

10

0,2

Примечания

1изм - значение силы постоянного тока, измеренное нагрузкой, А

1пред - значение верхнего предела измерений силы постоянного тока диапазона H, А

Таблица 7 - Основные метрологические характеристики нагрузок при измерении напряжения

постоянного тока

Модифика

ция

Диапазоны

Верхние пределы измерений напряжения постоянного тока, В

Разрешение,

мВ

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

1

2

3

4

5

RMX-4003

L

16

0,32

±(0,00025^изм+0,00025^пред)

H

80

1,6

RMX-4004

L(канал L)

16

0,32

H(канал L)

80

1,6

L(канал R)

16

0,32

Щканал R)

80

1,6

1

2

3

4

5

RMX-4005

L

16

0,32

±(0,00025 Иизм+0,00025 •Ипред)

H

80

1,6

RMX-4006

L

125

2,5

H

500

10

Примечания

иизм - значение напряжения постоянного тока, измеренное нагрузкой, В ипред - значение верхнего предела измерений напряжения постоянного тока, В

Таблица 8 - Основные технические характеристики нагрузок

Наименование характеристики

Значение характеристики

Габаритные размеры (ширина высота глубина), мм, не более

-    нагрузка RMX-4003, RMX-4004, RMX-4005, RMX-4006

-    шасси RMX-4000

-    шасси RMX-4002

82x172x475

272x201x581

436x201x581

Масса, кг, не более

-    нагрузка RMX-4003, RMX-4004, RMX-4005, RMX-4006

-    шасси RMX-4000

-    шасси RMX-4002

3,8

9,5

13,2

Значение напряжение питающей сети, В

от 90 до 250

Частота питающей сети, Гц

от 47 до 63

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +20 до +30 80

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от 0 до +40 80

от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 - Комплектность нагрузок

Наименование

Обозначение

Количество

Нагрузка электронная

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

ПР-09-2020МП

1 экз.

Поверка

осуществляется по документу ПР-09-2020МП «ГСИ. Нагрузки электронные серии RMX-400X. Методика поверки», утвержденному АО «ПриСТ» 06.07.2020 г.

Основные средства поверки:

-    источник питания постоянного тока Gen 600-4 (Госреестр № 46742-11);

-    источник питания постоянного тока Gen 10-1000 (Госреестр № 46686-11);

-    вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001);

- шунт токовый PCS-71000 (Госреестр № 61767-15, 2 разряд по поверочной схеме, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к нагрузкам электронным серии RMX-400X

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
