| Номер в госреестре | 79184-20 |
| Наименование СИ | Микрометры окулярные винтовые |
| Обозначение типа СИ | MO-16X |
| Изготовитель | "NINGBO Gamry Optical Instrument Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры окулярные винтовые МО-16Х (далее - микрометры) предназначены для измерений линейных размеров изображения объекта в поле зрения микроскопа.
Принцип действия микрометра основан на сравнении линейного размера изображения измеряемого объекта с длиной шкалы микрометра.
Микрометры состоят из окуляра, помещенного в корпус, микрометрического винта с отсчетным барабаном и посадочного фланца с зажимным винтом. Внутри корпуса в фокальной плоскости окуляра расположена неподвижная шкала, перекрестие и индекс в виде биштриха. При вращении микрометрического винта перекрестие и индекс в виде биштриха перемещаются в поле зрения окуляра относительно неподвижной шкалы. Отсчет выполняется с помощью неподвижной шкалы с ценой деления 1 мм, и с помощью круговой шкалы с радиальными штрихами, нанесенными на барабан микрометрического винта с ценой деления 0,01 мм.
Общий вид средства измерений представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.

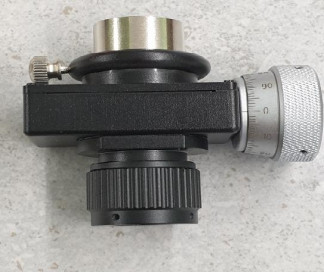

Рисунок 1 - Общий вид средства измерений
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от 0 до 8 |
| Цена деления неподвижной шкалы, мм | 1 |
| Цена деления шкалы на барабане микрометрического винта, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров на всем диапазоне измерений, мкм | ±10 |
| Наибольшая разность погрешностей микрометра, мкм: - на любом участке длиной 1 мм; | ±5 |
| - на всем диапазоне измерений | ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Увеличение окуляра, крат | 16 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 85х40х68 |
| Масса, кг, не более | 0,35 |
| Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более | от +18 до +22 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр | МО-16Х | 1 шт. |
| Упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2512-0006-2020 | 1 экз. |
осуществляется по документу МП 2512-0006-2020 «ГСИ. Микрометры окулярные винтовые МО-16Х. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2020 года.
Основные средства поверки:
- прибор измерительный двухкоординатный 3 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110- до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация NINGBO GAMRY OPTICAL INSTRUMENT CO., LTD,
Китай
