| Номер в госреестре | 79185-20 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ВЕКТОР-2019 |
| Изготовитель | ООО "Координационно-информационное агентство" (КИА), г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ВЕКТОР-2019 (далее - комплексы) предназначены для:
- воспроизведения и хранения внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC(SU) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, для измерений разности (расхождения) шкал времени в сетях связи;
- формирования и измерений интервалов времени телефонных соединений и сеансов передачи данных с нормированными значениями их длительности в сетях связи относительно национальной шкалы времени Российской Федерации UTC(SU);
- измерений количества переданной (принятой) информации (данных) в сетях связи;
- формирования и хранения нормированных значений параметров, применяемых для оценки качества, целостности и устойчивости функционирования сетей связи общего пользования, в том числе поддерживающих технологии кадровой/пакетной передачи данных поколений 2G, 3G, 4G, 5G;
- определения параметров временной и тактовой сетевой синхронизации в сетях связи.
Принцип работы комплексов основан на исполнении последовательности команд специального программного обеспечения, обеспечивающих дистанционные методы передачи/приема заданного количества информации, определения длительности (продолжительности) телефонных соединений и сеансов передачи данных, установления разности (расхождения) шкал времени в сетях связи.
Конструктивно комплексы представляют собой аппаратно-программные устройства, структурная схема взаимодействия составных частей которых показана на рисунке 1.
Структурно в состав комплексов входят:
- блок управления комплексом (БУК);
- блоки аппаратные для дистанционных измерений (БАДИ);
- блок для измерений интервалов времени (БИИВ) тактовой сетевой синхронизации
(ТСС).
Взаимосвязь составных частей комплексов обеспечивается посредством встроенных и/или внешних интерфейсов.
БУК объединяет персональный компьютер (ПК), модуль приемовычислительный ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05 (рег. № 73180-18) и устройство с функциями хранения файлов эталонных объемов (УФЭО). В качестве ПК БУК комплексов используется ПК для размещения в стойке (19 дюймов).
БАДИ по применению в сетях связи подразделяют на три группы: для фиксированной связи стандартов IEEE 802.3, радиосвязи и электросвязи. Классификация используемых в комплексах БАДИ с условными обозначениями приведена в таблице 1. В состав БАДИ входят вычислители общего назначения. БАДИ обладают функциями хранения и сравнения файлов эталонных объемов. Корпуса БАДИ для фиксированной связи стандартов IEEE 802.3 имеют слот для установки модулей приемовычислительный ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05 и могут быть размещены в стойке (19 дюймов).
Таблица 1- Классификация БАДИ комплексов по применению в сетях связи
| Номер п/п | Обозначение БАДИ | Полоса пропускания | Тип интерфейса |
| Для фиксированной связи стандартов IEEE 802.3 | |||
| 1 | ВЕКТОР-2019-БАДИ-Ф100М | до 100 Мбит/с | IEEE 802.3u |
| 2 | ВЕКТОР-2019-БАДИ-Ф1Г | до 1 Гбит/с | IEEE 802.3ab |
| 3 | ВЕКТОР-2019-БАДИ-Ф10Г | до 10 Гбит/с | SFP+, SFF-8431 |
| 4 | ВЕКТОР-2019-БАДИ-Ф40Г | до 40 Гбит/с | SFF-8635 QSFP |
| 5 | ВЕКТОР-2019-БАДИ-Ф 100Г | до 100 Гбит/с | SFF-8665 QSFP28 |
| 6 | ВЕКТОР-2019-БАДИ-Ф200Г | до 200 Гбит/с | SFF-8665 QSFP56 |
| 7 | ВЕКТОР-2019-БАДИ-Ф400Г | до 400 Гбит/с | QSFP-DD 400G |
| Д | ,ля радиосвязи | ||
| 8 | ВЕКТОР-2019-БАДИ-М3 М2 | до 1 Гбит/с | IEEE 802.3ab |
| 9 | ВЕКТОР-2019-БАДИ-М1 | до 150 Мбит/с | GSM-900, GSM-1800, IMT-2000, E-UTRA |
| 10 | ВЕКТОР-2019-БАДИ-М2 | до 250 Кбит/с | GSM-900, GSM-1800, IMT-2000, E-UTRA |
| 11 | ВЕКТОР-2019-БАДИ-М3 | до 20 Гбит/с | GSM-900, GSM-1800, IMT-2000, E-UTRA, IMT-2020 |
| 12 | ВЕКТОР-2019-БАДИ-ТМ1 | до 19,2 Кбит/с | GSM-900, GSM-1800, IMT-2000, E-UTRA |
| 13 | ВЕКТОР-2019-БАДИ-ТМ2 | до 19,2 Кбит/с | GSM-900, GSM-1800, IMT-2000, E-UTRA, IMT-2020 |
| Для электросвязи | |||
| 14 | ВЕКТОР-2019-БАДИ-ТФ | до 57,6 Кбит/с | СТФ1, СТФ2 |
В качестве БИИВ комплексов могут использоваться измерители временных отклонений типа ИВО-2 (рег. № 37125-08).
Синхронизация внутренней шкалы времени комплексов относительно национальной шкалы времени Российской Федерации UTC(SU) осуществляется с помощью модуля приемовычислительного ВЕКТОР-СС модели ВЕКТОР-СС-PCIe-05 в режиме Stratum 1. БАДИ комплексов могут синхронизироваться относительно национальной шкалы времени Российской Федерации UTC (SU) от БУК комплексов по протоколу сетевого времени NTP в режиме Stratum 2 или в режиме Stratum 1 с помощью модулей приемовычислительных ВЕКТОР-СС модели ВЕКТОР-СС-PCIe-05, установленных в БАДИ.

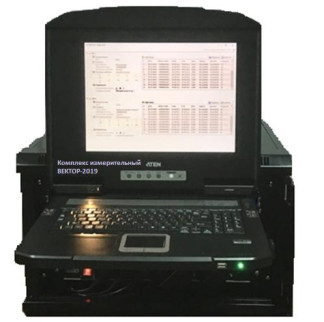

Внешний вид основных составных частей комплексов, места нанесения знаков утверждения типа и пломбирования представлены на рисунке 2.
Рисунок 2 - Внешний вид основных составных частей комплексов Программное обеспечение
В комплексах устанавливается специальное программное обеспечение (ПО) и включает отдельные программные модули, которые записываются на карты памяти составных частей комплекса. Допускается запись указанных программных модулей на карты памяти составных частей комплексов по отдельности. Программные модули ПО обеспечивают дистанционную работу составных частей комплексов.
Уровень защиты по рекомендации Р 50.2.077-2014 «низкий».
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВЕКТОР-2019-ПО |
| Номер версии ПО | 1.0 |
| Цифровой идентификатор ПО | 74376f456fdf25b08979131b33ee3caf |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Метрологические характеристики комплексов
| Наименование характеристики | Значение |
| Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов, мкс | ±0,25 |
| Пределы допускаемой погрешности хранения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в автономном режиме за сутки, мкс | ±4,92 |
| Диапазон формирования/измерений длительности телефонного соединения, с | от 1 до 86400 |
| Пределы допускаемой абсолютной погрешности формирования длительности телефонного соединения, с | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений длительности телефонного соединения, с | ±0,3 |
| Диапазон измерений длительности телефонного соединения с использованием таксофона, с | от 1 до 600 |
| Пределы допускаемой абсолютной погрешности измерений длительности телефонного соединения с использованием таксофона, с | ±0,3 |
| Диапазон формирования длительности сеанса передачи данных, с | от 1,0 до 86400 |
| Диапазон измерений длительности сеанса передачи данных, с | от 0,1 до 86400 |
| Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с | ±0,05 |
| Диапазон формирования/измерений количества информации (объема данных), байт | от 1 до 1 • 1012 |
| Максимальная допускаемая абсолютная погрешность формирования/измерений количества информации (объема данных) при доверительной вероятности 0,95, не более, байт | 1 |
| Диапазон измерений средней задержки передачи пакетов данных, с | от 0 до 1,5 |
| Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных, нс | ±50 |
| Диапазон измерений вариации задержки передачи пакетов данных, с | от 0 до 0,1 |
| Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных, нс | ±50 |
| Диапазон измерений коэффициента потерь пакетов данных за период измерений | от 0 до 1 |
| Максимальная допускаемая относительная погрешность измерений коэффициента потерь пакетов данных, % | 1,540-3 |
| Диапазон измерений пропускной способности канала передачи данных, бит/с | от 512 до 41011 |
| Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % | ±=0,5 |
| Диапазон измерений ошибки временного интервала (ОВИ), нс | от -1 • 109 до + Г10= |
| Пределы допускаемой абсолютной погрешности измерений ошибки временного интервала, нс: - на интервале наблюдения от 0,05 до 1000 c включ. - на интервале наблюдения св. 1000 c до 86400 с | ±(0,05 -ОВИ+2,5 нс+ +Т-0,0275нс/с) ±(0,05ЮВИ+29нс+ + Т-0,001 нс/с) |
| Диапазон измерений амплитуды дрожания фазы, ТИ | от 0,01 до 0,45 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды дрожания фазы при частоте модуляции 1 кГц, ТИ | ±(0,05-А+W) |
| Нормируемое значение допускаемой относительной погрешности передачи сформированных пакетов/кадров, %, не более | 0 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов между пакетами/кадрами при передаче/приёме данных (информации), мкс | ±20 |
| Т - значение интервала времени наблюдения, с; А - измеренное значение амплитуды дрожания фазы, ТИ; W - систематическая погрешность измерений дрожания фазы, ТИ; ТИ - тактовый интервал | |
Таблица 4 - Основные технические характеристики комплексов
| Наименование характеристики | Значение |
| Габаритные размеры основных составных частей комплексов (длина х ширина х высота), мм, не более: - ПК БУК комплексов для размещения в стойке (19 дюймов) - БАДИ (ВЕКТОР-2019-БАДИ-Ф10Г) - БИИВ | 483 x 287 x 43 483 x 287 x 43 386 х 377 х 167 |
| Масса основных составных частей комплексов, кг, не более: - ПК БУК комплексов для размещения в стойке (19 дюймов) - БАДИ (ВЕКТОР-2019-БАДИ-Ф10Г) - БИИВ | 20 4 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В | от 198 до 242 |
| Суммарная потребляемая мощность комплекса, В • А, не более | 2000 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится на переднюю панель ПК БУК комплексов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество, шт./экз. |
| Комплекс измерительный ВЕКТОР-2019 | 1* | |
| Комплект принадлежностей | 1 | |
| Руководство по эксплуатации | КБРД.468261.007РЭ | 1 |
| Паспорт | КБРД.468261.007ПС | 1 |
| Методика поверки | КБРД.468261.007МП | 1 |
| * - комплектность основных составных частей комплекса по согласованию с Заказчиком | ||
осуществляется по документу КБРД.468261.007МП «ГСИ. Комплексы измерительные ВЕКТОР-2019. Методика поверки», утвержденному ООО «КИА» 17.03.2020 г.
Основные средства поверки:
- стандарт частоты и времени рубидиевый Ч1-1020 (рег. № 60520-15);
- комплекс измерительный Вектор-ИКИ-2016 (рег. № 65643-16);
- комплекс измерительный ВЕКТОР-СИДС-2016 (рег. № 64922-16);
- частотомер электронно-счётный вычислительный Ч3-64 (рег. № 09135-83);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
КБРД.468261.007ТУ «Комплексы измерительные ВЕКТОР-2019. Технические условия»
