| Номер в госреестре | 79186-20 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600 |
| Изготовитель | "Beijing TIME High Technology Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600 (далее - толщиномеры) предназначены для измерений толщины покрытий, как на магнитном, так и на немагнитном основании, без деформации исследуемого объекта.
Принцип действия толщиномеров основан на магнитном и вихретоковом методах неразрушающего контроля.
Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера по измеренному значению магнитного сопротивления рассчитывается толщины немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихревого токового преобразователя (ВТП) электромагнитного поля и возбуждении вихретоковых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки преобразователя, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров рассчитывает толщину непроводящего покрытия.
Конструктивно толщиномеры покрытий состоят из электронного блока и преобразователя. Управление толщиномерами производится с панели электронного блока. Результаты измерений толщины покрытий отображаются на дисплее.
Толщиномеры выпускаются в 7 модификациях: TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600. Каждая, из которых отличается по внешнему виду, количеством кнопок управления, диапазонами измерений, дискретностью индикации, габаритными размерами и массой.
Диапазон измерений толщиномеров TT260 и TIME2600 зависит от типа подключаемых к ним преобразователей, изготовленных «Beijing TIME High Technology Ltd.», Китай и перечисленных в таблице 4.
Знак ® в наименовании толщиномеров TIME2510, TIME2500, TIME2501, TIME2511, TIME2600 обозначает регистрацию товарного знака «TIME» и не учитывается при обозначении модификаций.

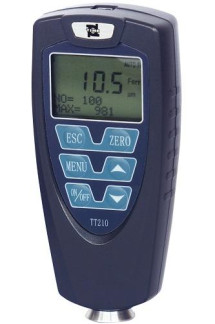

Внешний вид толщиномеров покрытий представлен на рисунках 1-7.
t-яя
1-1—I
дзоор
Рисунок 7 - Внешний вид толщиномеров покрытий TIME2500
Для ограничения доступа к определенным частям в целях несанкционированной настройки и вмешательства производится пломбирование на боковых сторонах толщиномеров. Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
Толщиномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями толщиномеров, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
| Наименование толщиномера | TT210 | TIME2510 | TIME2500, TIME2501 | TT260, TIME2511, TIME2600 |
| Идентификационное наименование ПО | ВПО | |||
| Номер версии (идентификационный номер ПО), не ниже | 1.0 | 1.0 | 1.1 | - |
| Наименование характеристики | Значение | |||
| TT210 | TIME2510 | TIME2500 | TIME2501 | |
| Диапазон измерений толщины покрытий, мкм | от 15 до 1250 | |||
| Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм | ± (0,03Н + 1) | ± (0,03Н+1,5) | ± (0,03-Н+1) | ± (0,03Н+1,5) |
| где H - измеренное значение толщины покрытия, мкм | ||||
| Принцип работы | магнитный / вихретоковый | магнитный | вихретоковый | |
Таблица 3 - Метрологические характеристики толщиномера покрытий TIME2511
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм | от 15 до 1250 |
| Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм, при установленной дискретности: | ± (0,03Н+1) |
| - 1 мкм | |
| - 5 мкм | ± (0,03Н+5) |
| - 10 мкм | ± (0,03Н+10) |
| где H - измеренное значение толщины покрытия, мкм | |
| Принцип работы | магнитный |
Таблица 4 - Метрологические характеристики толщиномеров покрытий TT260, TIME2600
| Наименование характе | ристики | Значение | |
| Диапазон измерений толщины покрытий, мкм | Наименование преобразователя | TT260 | TIME2600 |
| F400 | от 15 до 400 | ||
| F1 | от 15 до 1250 | ||
| F10 | от 15 до 10000 | ||
| N1 | от 15 до 1250 | ||
| CN02 | от 15 до 200 | ||
| Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм | F400, F1, CN02 | ±(0,03Н+1) | |
| F10 | ±(0,03Н+10) | ||
| N1 | ±(0,03Н+1,5) | ||
| где H - измеренное значение толщины покрытия, мкм | |||
| Принцип работы | магнитный / вихретоковый | ||
| Наименование характеристики | TT210 | TIME2510 | TIME2500 | TIME2501 | TIME2511 | TT260 | TIME2600 |
| Дискретность индикации, мкм | 0,1/1 | 1/5/10 | 0,1/1/10 | ||||
| Диапазон рабочих температур, °С | от 0 до +40 | ||||||
| Габаритные размеры (ДхШхВ), мм, не более | 125х62х35 | 145х65х42 | 150х65х30 | 120х60х30 | 280х95х53 | 245х95х50 | |
| Масса, г, не более | 132 | 150 | 132 | 135 | 100 | 600 | 530 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | TT210, TIME2510 | TT260, TIME2600 | TIME2500, TIME2501 | TIME2511 |
| Электронный блок со встроенным преобразователем | - | 1 шт. | •, 1 1 шт. | 1 шт. | 1 шт. |
| Выносной преобразователь | - | - | 1 2 1 шт. | - | - |
| Подложка (основание) | - | 2 шт. | 1 шт. | 1 шт. | 1 шт. |
| Образцы толщины | - | 5 шт. | 5 шт. | 1 шт. | - |
| Батарея типа ААА | - | 2 шт. | - | - | 2 шт. |
| Зарядное устройство | - | - | 1 шт. | - | - |
| Принтер | - | TA2303 | 1 шт. | TA2303 | - |
| Кабель для связи с принтером | - | 1 3 1 шт. | 1 3 1 шт. | 1 шт. | - |
| ПО для связи с принтером | - | 1 3 1 шт. | 1 3 1 шт. | - | - |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Методика поверки | МП-ТМС-021/20 | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Примечание: 1 - Встроенным преобразователем не комплектуется. 2 - Тип и количество зависит от заказа потребителя. 3 - Поставляется по отдельному заказу. |
осуществляется по документу МП-ТМС-021/20 «ГСИ. Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600. Методика поверки», утвержденному
ООО «ТМС РУС» 10.04.2020 г.
Основные средства поверки:
- Меры толщины покрытий МТ (рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
