Магнитометры цифровые трехкомпонентные МЦ-70, 79188-20

Магнитометры цифровые трехкомпонентные МЦ-70 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.

Документы

Описание типа

Методика поверки

Руководство по эксплуатации

Карточка СИ

Номер в госреестре	79188-20
Наименование СИ	Магнитометры цифровые трехкомпонентные
Обозначение типа СИ	МЦ-70
Изготовитель	ООО "НПК "ЛУЧ", г.Балашиха
Год регистрации	2020
Срок свидетельства	11.09.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать
Руководство по эксплуатации	скачать

Назначение

Описание

Принцип действия магнитометров основан на измерении магнитной индукции постоянного магнитного поля с помощью измерительных преобразователей Холла, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции в электрический сигнал, пропорциональный значению этой компоненты.

Магнитометр содержит в себе две измерительных головки, расположенных на расстоянии друг от друга. Каждая измерительная головка включает три преобразователя Холла, магниточувствительные оси которых расположены взаимно перпендикулярно.

Определение значения модуля вектора магнитной индукции B, мТл осуществляется расчётным путём по результатам измерений трёх его взаимно перпендикулярных компонент по формуле:

(1)

где Bx1, By1, Bz1 - значения магнитной индукции, измеренные с помощью первой измерительной головки, мТл.

На основании измеренных данных магнитометры позволяют отображать значение сило-

вого параметра F, Тл А/м2, которое рассчитывается по формуле:

(2)

%0 - магнитная постоянная, %0 = 4& 10 Гн/м.

Конструктивно магнитометры выполнены в виде моноблока. Измеренные значения магнитной индукции могут быть сохранены в памяти магнитометра и переданы на компьютер по интерфейсу USB.

Питание магнитометров осуществляется от встроенного аккумулятора.

Магнитометры представляют собой переносной прибор, эксплуатируемый в помещениях и в полевых условиях.

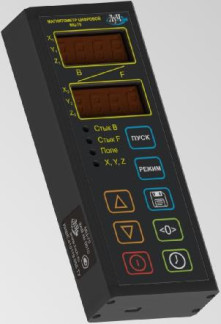

Внешний вид магнитометров с указанием места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) магнитометров состоит из встроенного ПО и внешнего

ПО.

Встроенное ПО обеспечивает задание режимов работы магнитометров и индикацию измеренных величин. ПО заносится в программируемое постоянное запоминающее устройство магнитометров предприятием-изготовителем и не может быть изменено пользователем.

Внешнее ПО предназначено для установки на персональный компьютер (ноутбук). ПО обеспечивает управление данными, находящимися в памяти магнитометра, и индикацию на экране компьютера показаний магнитометра.

Уровень защиты встроенного и внешнего ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного	ПО
Идентификационные данные (признаки)		Значение
Идентификационное наименование встроенного ПО		-
Номер версии (идентификационный номер) ПО		не ниже 1.0
Цифровой идентификатор (контрольная сумма) встроенного ПО		-

Идентификационные данные (признаки)	Значение
Идентификационное наименование внешнего ПО	МЦ-70ПО
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор (контрольная сумма) внешнего ПО	-

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл	от 0,1 до 50
Пределы допускаемой абсолютной погрешности измерений компонент Bx, Ву и В2 вектора магнитной индукции, мТл	±(0,05Ви + 0,1)
Пределы допускаемой абсолютной погрешности измерений модуля магнитной индукции постоянного магнитного поля, мТл	±(0,1Ви + 0,2)
* где Ви - измеренное значение магнитной индукции, мТл

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Продолжительность непрерывной работы при питании от встроенного источника питания (полностью заряженного аккумулятора) ч, не менее:
- при температуре окружающего воздуха св. 0 до +40 °С	8
- при температуре окружающего воздуха св. -20 до 0 °С включ.	6
- при температуре окружающего воздуха от -40 до -20 °С включ.	0,5
Напряжение питания постоянного тока, В	от 3,0 до 3,6
Габаритные размеры, мм, не более:
- длина	160
- ширина	65
- высота	30
Масса электронного блока магнитометра, кг, не более	0,3
Рабочие условия применения:
- температура окружающего воздуха, °С	от -40 до +40
- относительная влажность окружающего воздуха при
температуре +25 °С, %, не более	до 98
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на шильд, расположенный на боковой панели электронного блока магнитометра, методом шелкографии и на титульный лист руководства по эксплуатации ЛИВЕ.415119.058 РЭ типографским способом.

Таблица 4 - Комплектность магнитометров

Наименование	Обозначение	Количество
1 Магнитометр цифровой трехкомпонентный МЦ-70, в составе:
1.1 Электронный блок магнитометра МЦ-70	-	1 шт.
1.2 Кабель USB		1 шт.
1.3 Зарядное устройство		1 шт.
1.4 Запасной аккумуляторный блок		1 шт.*
2 Магнитометр цифровой трехкомпонентный МЦ-70. Руководство по эксплуатации	ЛИВЕ.415119.058 РЭ	1 экз.
3 Магнитометры цифровые трехкомпонентные МЦ-70. Методика поверки	ЛИВЕ.415119.058 МП	1 экз.
4 Магнитометр цифровой трехкомпонентный МЦ-70. Паспорт	ЛИВЕ.415119.058 ПС	1 экз.
5 Программное обеспечение		1 шт.
6 Транспортная тара		1 шт.
* - по отдельному заказу

Поверка

осуществляется по документу ЛИВЕ.415119.058 МП «ГСИ. Магнитометры цифровые трехкомпонентные МЦ-70. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11.06.2020 г. Основные средства поверки:

- миллитесламетр портативный универсальный ТП2-2У, регистрационный номер 16373

08 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых магнитометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Магнитометр цифровой трехкомпонентный МЦ-70. Технические условия. ЛИВЕ.415119.058 ТУ

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
