| Номер в госреестре | 79189-20 |
| Наименование СИ | Сканеры лазерные трехмерные |
| Обозначение типа СИ | LASE 3000D-C2-118-H |
| Изготовитель | "LASE Industrielle Lasertechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные трёхмерные LASE 3000D-C2-118-H (далее - сканеры) предназначены для измерений габаритных размеров и объема сыпучих грузов по полученному в процессе сканирования массиву точек объектов.
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Сканеры состоят из измерительного блока (лазерного датчика) на поворотной платформе и шкафа управления, соединённых кабелями передачи данных и электропитания. Измерительный блок представляет собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод и датчик угла поворота. Данные с измерительного блока передаются в шкаф управления, где осуществляется их обработка и хранение.
Ограничение доступа к внутренним узлам обеспечивается пломбированием методом защитных наклеек на корпус сканера.

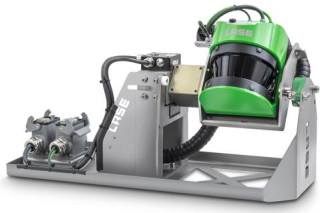

Общий вид сканера показан на рисунке 1.
LR5E
Industnelle Lasertechnik GmbH
Type: LASE 3000D-C2-11S-H
Serial: В 3519416490018 Unit: 2
CANID: 16 ££ X
www.lase.de Made in Europe
Рисунок 2 - Общий вид паспортной таблички сканера
ПО DeviceConfigurationTool представляет собой ПО для выполнения настроек систем и обеспечения взаимодействия компонентов и узлов сканеров.
ПО TruckVolumeMeasurement и ПО Spatial Analyzer применяются для сбора, хранения, обработки и анализа измеренных данных.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | Device Configuration Tool | Truck Volume Measurement | Spatial Analyzer |
| Номер версии (идент. номер) ПО, не ниже | 2.0.0.6 | 1.0.2.6 | не ниже 11.11.2014 |
| Цифровой идентификатор ПО | - | - | - |
Метрологические и технические характеристики установок
Таблица 2 - Метрологические характеристики сканеров
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м | от 1 до 10 |
| Угловое поле сканирования, ° - в горизонтальной плоскости - в вертикальной плоскости | от 5 до 180 ±90 |
| Пределы допускаемой абсолютной погрешности определений координат точек*, мм | ±25 |
| Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 90 % | |
| Наименование характеристики | Значение |
| Лазерное излучение: | |
| - длина волны, нм | 905 |
| - класс по ГОСТ 31581-2012 | 1 |
| Габаритные размеры (ДхШхВ), мм, не более | |
| - сканер | 655x270x338 |
| - шкаф управления | 654x630x241 |
| Масса, кг, не более | |
| - сканер | 22,5 |
| - шкаф управления | 40 |
| Параметры электрического питания: | |
| - напряжение переменного тока при питании от сети, В | 220 (+22/-33) |
| - частота переменного тока, Гц | 50±1 |
Таблица 4 - Условия эксплуатации сканеров
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от -40 до +50 |
| Относительная влажность воздуха, %, без конденсата, не более | 95 |
Наносится типографским способом на титульный лист руководства по эксплуатации Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Сканер лазерный трехмерный LASE 3000D-C2-118-H | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Комплект кабелей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП № 203-37-2020 | 1 экз. |
осуществляется по документу МП № 203-37-2020 «ГСИ. Сканеры лазерные трёхмерные LASE 3000D-C2-118-H. Методика поверки», утвержденому ФГУП «ВНИИМС» 31.07.2020г. Основные средства поверки:
- Сканеры лазерные серии Imager 5010 (регистрационный номер в Федеральном информационном фонде № 67609-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 534 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
