| Номер в госреестре | 79207-20 |
| Наименование СИ | Счетчики дизельного топлива |
| Обозначение типа СИ | EUROSENS |
| Изготовитель | ЗАО "Мехатроника", Беларусь, г.Вилейка |
| Год регистрации | 2020 |
| Срок свидетельства | 31.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики дизельного топлива EUROSENS (далее - счётчики) предназначены для измерения объема протекающего через них дизельного топлива в диапазоне температур от минус 20 °С до плюс 60 °С.
Счетчики дизельного топлива EUROSENS (модификации Direct, Delta) являются камерными счётчиками с кольцевым поршнем. Конструктивно счетчик состоит из герметичноизолированной от остальных узлов измерительной камеры с кольцевым поршнем, вычислительного устройства на базе микропроцессора и блока выдачи результата измерения.
Кольцевой поршень приводится в возвратно-поступательное движение по направляющим в корпусе измерительной камеры давлением дизельного топлива, проходящего через счётчик. На кольцевом поршне закреплен постоянный магнит, движение которого преобразуется в электрические импульсы магниточувствительным элементом, герметично отделенным от измерительной камеры, которые поступают в микропроцессорный блок для обработки и формирования информационного выходного сигнала. Таким образом, счётчики измеряют объем напрямую путем повторяющегося захвата порции жидкости. Общий объем жидкости, проходящей через счётчик в заданный промежуток времени, - это произведение объема порции на количество полных колебаний поршня.
Счетчики дизельного топлива EUROSENS выпускают в двух модификациях EUROSENS Direct и EUROSENS Delta, отличающихся количеством измерительных камер.
Модификация EUROSENS Direct имеет одну измерительную камеру.
Модификация EUROSENS Delta имеет две измерительные камеры и может производить вычисление разности объемов, измеренных обеими камерами.
Счётчики, в зависимости от исполнения, могут иметь импульсный или цифровой (RS485/RS232 или CAN) выходные информационные сигналы.
В общем виде условное обозначение счетчиков EUROSENS Х Y R Z V,
где Х - условное обозначение модификации счетчика Direct или Delta;
Y - условное обозначение типа интерфейса:
PN - импульсный выход, RS - интерфейсы RS232 и RS485, CAN - интерфейс CAN;
Z - максимальный расход литров в час: 100, 250 или 500;
R - условное обозначение признака по автономной работе (А - при наличии автономного питания или пусто);
V - условное обозначение признака по функциональному исполнению (I - при наличии встроенного дисплея или пусто)

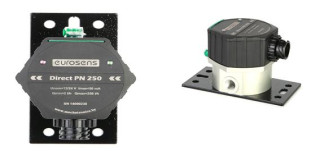

Внешний вид счетчиков приведен на рисунках 1-4.
Схема пломбирования счетчиков для защиты от несанкционированного доступа с указанием мест для нанесения знака поверки приведена рисунке 5.
Встроенное программное обеспечение (встроенное ПО) счетчика осуществляет подсчет числа колебаний поршня, определение направления движения потока топлива, хранение калибровочной таблицы и определение прошедшего объема топлива в виде постоянно накапливающихся счетчиков, осуществляет вывод результатов измерений на экран и на внешние подключенные устройства по электронным интерфейсам. Для отображения результатов измерений может использоваться персональный компьютер с установленным сервисным программным обеспечением (сервисным ПО), в котором отображаются внутренние значения счетчиков, а также мгновенных величин в процессе измерения. Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
| Идентификационные данные встроенного ПО | |
| Идентификационное наименование ПО | Прошивка счетчиков Eurosens |
| Номер версии ПО | не ниже 3.8 |
| Идентификационные данные сервисного ПО | |
| Идентификационное наименование ПО | Eurosens Delta User Configurator |
| Номер версии ПО | не ниже 1.13 |
Таблица 2 - Диапазон расходов (Q) и диаметр условного прохода счетчиков
| Модификация и исполнение | Расход (Q), л/ч | ||
| минимальный, Qмин | номинальный, Qном | максимальный, Qмакс | |
| EUROSENS Direct YZ 100 V | 2 | 50 | 100 |
| EUROSENS Direct YZ 250 V | 5 | 125 | 250 |
| EUROSENS Direct YZ 500 V | 10 | 250 | 500 |
| EUROSENS Delta YZ 100 V | 10 | 50 | 100 |
| EUROSENS Delta YZ 250 V | 50 | 125 | 250 |
| EUROSENS Delta YZ 500 V | 90 | 250 | 500 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальное давление измеряемой среды, МПа | 1,0 |
| Потеря давления, кПа, не более | 15 |
| Пределы допускаемой относительной погрешности счетчика в нормальных условиях (25±10) °С и до + 60 °С, % | ±1,0 |
| Пределы допускаемой относительной погрешности счетчика в диапазоне температур от +15°С до -20 °С, % | ±1,5 |
| Диапазон температур окружающего воздуха, °С | от -20 до +60 |
| Диапазон температур измеряемой среды, °С | от -20 до +60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение питания, В | 12/24 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 67 |
| Масса счетчика, кг, не более | Приведены в таблице 5 |
| Габаритные размеры счетчика, мм, не более | Приведены в таблице 5 |
| Средний срок службы, лет | 8 |
| Исполнение счетчика | Диаметр условного прохода, мм | Габаритные размеры, мм | Масса счетчика, кг |
| EUROSENS Direct YZ 100 V | 7 | 140х78х72 | 0,8 |
| EUROSENS Direct YZ 250 V | 7 | 140х78х72 | 0,8 |
| EUROSENS Direct YZ 500 V | 8 | 140х88х90 | 1,0 |
| EUROSENS Delta YZ 100 V | 7 | 180х92х85 | 1,2 |
| EUROSENS Delta YZ 250 V | 7 | 180х92х85 | 1,2 |
| EUROSENS Delta YZ 500 V | 8 | 180х102х85 | 1,35 |
наносится на корпус счетчика и на титульные листы эксплуатационной документации.
Комплект поставки счетчика приведен в таблице 6.
Таблица 6 - Комплект поставки счетчика
| Наименование | Количество, шт. |
| Счетчик дизельного топлива EUROSENS (модификация под заказ) | 1 |
| Паспорт | 1 |
| Переключающий ключ (для исполнения EUROSENS Х Y Z R I ) | 1 |
| Индивидуальная упаковка | 1 |
осуществляется по документу МРБ МП.2940-2019 «Счетчики дизельного топлива EUROSENS», утвержденному БелГИМ 06.12.2019 г.
Основные средства поверки:
- установка поверочная для поверки методом измерения объема, расхода или массы с диапазоном измерений от 1 до 500 л/ч и пределом относительной погрешности ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свинцовую пломбу, препятствующую откручиванию винтов крепления крышки счетчика, а также в паспорт в виде клейма-наклейки.
приведены в эксплуатационном документе.
ТУ BY 691174462.002 - 2019
| Зарегистрировано поверок | 38 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
