| Номер в госреестре | 79212-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-32, РГС-50, РГС-60, РГС-200 |
| Изготовитель | ООО "Башнефть-Добыча", г.Уфа |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-32, РГС-50, РГС-60, РГС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-32, РГС-50, РГС-60, РГС-200 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические расположены:
Республика Башкортостан, Оренбургская обл., п. Репино, УПН-276 (РГС-32 заводские №№ Е-1, Е-2, РГС-50 заводские №№ Е-4, Е-5, Е-6, Е-7, Е-8, РГС-60 заводские №№ Е-9, Е-10);
Республика Башкортостан, Чишминский р-н, 1 км., п. Дмитриевский, УПСВ «Узыбаш» (РГС-200 заводские №№ Р-1, Р-2, Р-3, Р-4).

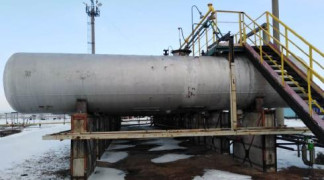

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-32, РГС-50, РГС-60, РГС-200 представлен на рисунке 1-4.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-32, РГС-50, РГС-60, РГС-200 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РГС-32 | РГС-50 | РГС-60 | РГС-200 | |
| Номинальная вместимость, м3 | 32 | 50 | 60 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-32 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 5 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 4 шт. |
| Паспорт | - | 13 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-32, РГС-50, РГС-60, РГС-200
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
