Резервуары стальные вертикальные цилиндрические РВС-200, РВС-2000, РВС-5000, 79214-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-2000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-2000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-2000, РВС-5000 расположены:

Республика Башкортостан, Альшеевский р-н, д. Идрисово, УПН «Раевка» (РВС-5000 заводские №№ 2н, 3н);

Республика Башкортостан, Бижбулякский р-н, д. Чегодаево, НСП «Чегодаево» (РВС-5000 заводские №№ 2, 10, 16, 21, 22);

Республика Башкортостан, Мелеузовский р-н, с. Зирган, КССУ «Введеновка» (РВС-2000 заводские №№ 3, 4);

Республика Башкортостан, Белебеевский р-н, п. Приютово, ПОН ж/д транспортом (РВС-2000 заводские №№ 1, 2);

Республика Башкортостан, Туймазинский р-н, д. Япрыково, НШУ «Альфа-Лаваль» (РВС-200 заводской № РН-3).

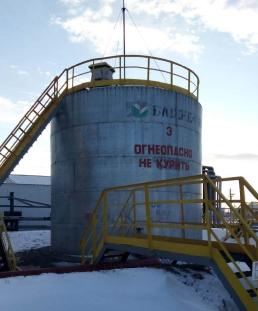

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-2000, РВС-5000 представлены на рисунке 1-3.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-2000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-2000, РВС-5000

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
