| Номер в госреестре | 79215-20 |
| Наименование СИ | Системы измерения массы криогенных сред |
| Обозначение типа СИ | Micro Motion |
| Изготовитель | "Emerson Process Management Flow Technologies Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 23.09.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения массы криогенных сред Micro Motion предназначены для измерения массы, массового расхода, температуры газообразных сред, измерения массы, массового расхода, температуры, определения объема, объемного расхода жидких сред, в том числе криогенных, включая СИТ, вычисления объема и объемного расхода газообразных сред (по заданным значениям плотности).
Принцип действия систем измерения массы криогенных сред Micro Motion (далее -система) основан на измерении массы, массового расхода, температуры, определении объема, объемного расхода жидких сред с применением первичного измерительного преобразователя (первичного преобразователя) Micro Motion LNGM10, измерении массы, массового расхода, температуры газообразных сред и вычисления объема и объемного расхода газообразных сред с применением первичного измерительного преобразователя (первичного преобразователя) Micro Motion LNGS06 (опционально) и базового процессора.
Принцип действия первичных преобразователей систем основан на использовании сил Кориолиса, действующих на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Так как направления сил Кориолиса противоположны для элементов среды, двигающихся в различных направлениях относительно оси вращения, то при наличии потока петля в целом совершает колебания изгиба (противоположные участки петли совершают угловые перемещения относительно точки крепления со сдвигом по времени). Вследствие этого, между гармоническими колебаниями противоположных участков петли возникает измеряемая разность фаз, которая используется для определения массового расхода жидкости и газа. Параметры колебаний петли измеряются с помощью катушек индуктивности.
Система представляет собой серийное изделие, которое состоит из следующих компонентов: первичного измерительного преобразователя Micro Motion LNGM10, первичного измерительного преобразователя Micro Motion LNGS06 (опционально) и базового процессора. Конструкция системы обеспечивает возможность замены первичных измерительных преобразователей и базового процессора на аналогичные.
Область применения Систем - нефтяная, химическая, нефтехимическая и другие области промышленности для контроля технологических процессов, коммерческого учета.

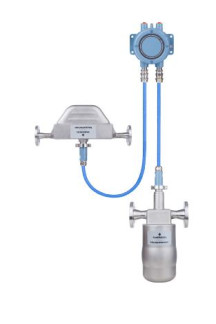

Общий вид Систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа к компонентам Системы представлена на рисунке 2.
Метрологически значимая часть программного обеспечения (ПО) Систем является встроенной, и реализует алгоритмы вычисления объемного и массового расхода, значений сумматоров расхода, отвечает за хранение конфигурационных параметров первичных измерительных преобразователей жидкости и газа. Доступ к базовому процессору, в том числе к его интерфейсу для изменения конфигурационных параметров первичных измерительных преобразователей и загрузки ПО ограничивается защитной крышкой, которая может быть опломбирована в соответствии с рисунком 2.
ПО Системы не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки базового процессора.
Идентификационные данные ПО Систем приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Конструкция Систем исключает возможность несанкционированного влияния на ПО Систем и измерительную информацию. Уровень защиты ПО и измерительной информации Систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| LNGS06 | LNGM10 | |
| 1 | 2 | 3 |
| Диапазон массового расхода, кг/ч | от Qjl) до 1800 | от Qjl) до 18000 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, 8гр, % 2) | - | ±0,5 |
Продолжение таблицы 2
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, 8гр, % 2) - при температуре рабочей среды от минус 50 до + 60 °С - при температуре рабочей среды от минус 196 до минус 50 °С | ±0,5 ±1,0 | |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы газа 8гр, % 2) | ±0,5 | - |
| Диапазон измерения температуры измеряемой среды, °С | от -196 до + 60 3) | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: в диапазоне от минус 100 до +60 °С в диапазоне от минус 196 до минус 100 °С Тизм - измеренное значение температуры, °С | ±(1,0°С + 0,005-|ТШм - 20°С|) ±(1,0°С + 0,0Ь|Тизм - 20°С|) | |
| Пределы допускаемой относительной погрешности вычисления объемного расхода (объема) газа, % | ± 0,001 | |
| 1) Qi=(Zsx 100)/8гр, где Zs = 0,6 кг/ч для LNGS06, Zs = 6 кг/ч для LNGM10. 2) При массовом расходе Q<Q„ (для LNGS06 Qn=120 кг/ч; для LNGM10 Qn=1200 кг/ч) относительная погрешность Zs % измерения 8гр (%) рассчитывается по формуле: sгр = " ~'100 % , где Q - текущее значение расхода. 3) Указан максимальный диапазон измерений. Рабочий диапазон измерений указывается в паспорте. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от - 40 до + 60 95 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Выходные сигналы | Modbus/RS-485 частотный/ импульсный |
| Потребляемая мощность, Вт, не более | 5 |
| Давление измеряемой среды, МПа, не более | 5 |
| Масса, кг: - первичный измерительный преобразователь Micro Motion LNGS06/LN GM10 - базовый процессор | 4,6/7,9 2,9 |
| Средний срок службы, лет | 18 |
| Маркировки взрывозащиты 4) | Ga/Gb Ex ib IIC T6 X Ex ib IIIC T*°C Db X Ga/Gb Ex ib IIB T6. . .T4 X Ex ib IIIC T*°C Db X 1Ex db [ib] IIB/IIC T6 Gb X Ex tb [ib] IIIC T75°C Db X 2Ex nA [ib Gb] IIB/IIC T6 Gc X Ex tc [ib Db] IIIC T85 °C Dc X 1Ex ib IIB/IIC T5 Gb Ex ib IIB/IIC Gb U |
| 4) - - маркировка конкретного изделия зависит от исполнения и наличия опции | |
наносится на титульный лист руководства по эксплуатации Системы типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы измерения массы криогенных сред Micro Motion | - | 1 шт. |
| Руководство по эксплуатации (установке и настройке) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| ТСИ. Системы измерения массы криогенных сред Micro Motion. Методика поверки. | МП 1075-2-2019 | 1 экз. |
осуществляется по документу МП 1075-2-2019 «ГСИ. Системы измерения массы криогенных сред Micro Motion. Методика поверки», утвержденному ФТУП «ВНИИР» 18.02.2019 г. Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с ТПС, утвержденной приказом Росстандарта от 07.02.2018 №256;
- рабочий эталон температуры, 3-го разряда ТОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой Системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационной документации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости. Техническая документация фирмы-изготовителя.
