| Номер в госреестре | 79218-20 |
| Наименование СИ | Уровнемеры пневматические буйковые |
| Обозначение типа СИ | Modulevel |
| Изготовитель | "MAGNETROL International N.V.", Бельгия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.09.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры пневматические буйковые Modulevel (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня и уровня границы раздела сред сжиженных газов (далее по тексту - СГ), работающих под давлением, поддержаний заданного уровня СГ, управления уровнем СГ в резервуаре, преобразований измеренных значений в выходной пневматический сигнал.
Принцип действия уровнемеров основан на измерении выталкивающей силы, определяемой плотностью СГ. При изменении уровня СГ в сосуде изменяется выталкивающая сила, воздействующая на буек, в следствии чего, изменяется нагрузка на пружину, на которой подвешен буек. Изменение нагрузки приводит к растяжению или сжатию пружины, в результате чего перемещается шарик, закрепленный на расположенном в закрытой трубке штоке. Окружающий эту трубку магнит следует за перемещениями шарика, в результате чего это движение передается поворотному кулачку, который, воздействует на язычок форсунки, повышая или понижая давление внутри пневматического реле. Выходной пневматический сигнал может использоваться для подачи сигналов тревоги, управления регулирующими клапанами, индикаторами, различными элементами управления и другими устройствами.
Для измерений границы раздела сред необходимо, чтобы буек был полностью погружен в измеряемую среду.
Конструктивно уровнемер состоит из механического блока и буйка.
Уровнемеры выпускаются в следующих модификациях: Modulevel P61, Modulevel P62, Modulevel P63, Modulevel P64, Modulevel P65, Modulevel P66, Modulevel P68, Modulevel P51, Modulevel P53, Modulevel P55, Modulevel P71, Modulevel P72, Modulevel APM-131, Modulevel APM-W251, Modulevel APM-W254 и Modulevel APM-W291. Уровнемеры изготавливаются в вышеуказанных модификациях и в зависимости от исполнения отличаются:
- исполнением;
- вариантом монтажа;
- давлением рабочей среды;
- температурой измеряемой среды;
- габаритными размерами;
- массой;
- режимами работы:
а) пропорциональное управление через встроенный контроллер;
б) передача сигнала к различным устройствам;
в) комбинированное.
- прямого и обратного действия;
- с электрическим концевыми выключателями и без них.

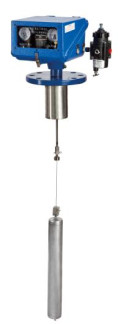

Общий вид уровнемеров представлен на рисунке 1. Пломбирование уровнемеров не предусмотрено. Варианты монтажа приведены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня и уровня границы раздела сред, мм | от 0,05 до 3048* |
| Диапазон преобразований, в пневматический выходной сигнал, МПа | от 0 до 0,24 |
| Пределы допускаемой основной приведенной погрешности измерений (преобразований) уровня и уровня границы раздела сред, по выходному пневматическому сигналу и механическому блоку, к диапазону измерений, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений (преобразований) уровня и уровня границы раздела сред, при изменении температуры окружающей среды для механического блока на 1 оС от нормальных условий эксплуатации, % | ±0,02 |
| Примечание * - до 5 м по специальному запросу | |
Таблица 2 - Основные технические характеристики
| Характеристики измеряемой среды (СГ): - максимальное давление, МПа - диапазон температуры, °С - плотность, г/см | 31,8 от -101 до +371 от 0,23 до 2,2 |
| Нормальные условия измерений: - температура окружающей среды, С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -55 до +80 99 (без конденсации) от 84,0 до 106,7 |
| Габаритные размеры механического блока, мм, не более: - длина - ширина - высота | 256 111 214 |
| Масса механического блока, кг, не более | 5,7 |
| Средний срок службы, лет, не менее | 25 |
| Степень защиты по ГОСТ 14254-2015 | IP64 |
| Маркировка взрывозащиты | II Ga С T6 X |
наносится на табличку из нержавеющей стали и закрепленную на корпусе механического блока уровнемера установленную слева или справа, методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер пневматический буйковый Modulevel | по заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки* | - | 1 экз. |
| - при поставке трех и более уровнемеров по одному адресу допускается поставлять по 1 экз. на каждые 10 уровнемеров | ||
осуществляется по документу МП-136/11-2019. «ГСИ. Уровнемеры пневматические буйковые Modulevel. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13.03.2020 г. Основные средства поверки:
- установка уровнемерная соответствующая рабочему эталону 3 разряда в соответствии с приказом Росстандарта от 30.12.2019 г. №3459 (часть 1), диапазон воспроизведений единицы длины от 0 до 5 м, пределы допускаемой абсолютной погрешности ±5 мм;
- рабочие эталоны единицы массы 4-го разряда в соответствии и приказом Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы;
- гири класса точности М1 по ГОСТ OIML R 111-1-2009, диапазон измерений до 5,0 кг (регистрационный номер в Федеральном информационном фонде № 58020-14);
- преобразователь давления эталонный ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера в виде оттиска клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов Техническая документация «Magnetrol International n.v.», Бельгия
