| Номер в госреестре | 79219-20 |
| Наименование СИ | Система тестирования автоматических выключателей |
| Обозначение типа СИ | ACTAS P6 |
| Изготовитель | "KoCoS Messtechnik AG", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система тестирования автоматических выключателей ACTAS P6 (далее - система) предназначена для измерений напряжения и силы электрического тока.
Принцип действия системы основан на аналого-цифровом преобразовании входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Система подключается к персональному компьютеру (далее - ПК) через интерфейс RS-232 или по USB. При подключении системы к ПК, результаты измерений, сохраненные в памяти системы, обрабатываются с помощью программного обеспечения.
Система применяется на объектах электроэнергетики, связанных с генерацией, передачей, распределением и потреблением электроэнергии в электрических сетях в электроустановках, а также может применяться для наблюдения, регистрации, анализа и управления технологическими параметрами различных производственных процессов.
Конструктивно система выполнена в металлическом корпусе с размещенными на лицевой панели разъемами.

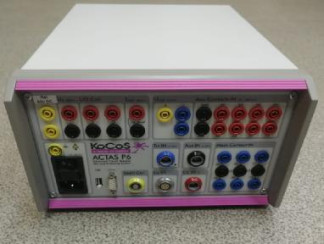

Общий вид системы с указанием места нанесения знака поверки представлен на рисунке 1.
Программное обеспечение (далее - ПО) системы разделено на 2 группы - встроенное ПО и внешнее ПО.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергозависимую память системы в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» в соответствии с Р 50.2.077-2014). Встроенное ПО не может быть считано без применения специальных программно-технических устройств.
Внешнее ПО не является метрологически значимым и предназначено для связи системы с ПК, с возможностью считывания служебной информации, управления системой, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части системы и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | - | ACTAS |
| Номер версии (идентификационный номер ПО), не ниже | - | 2.50 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики системы приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока (для канала измерений силы электрического тока катушки), А | от 0 до 30 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока при частоте 50 Гц, А: - для канала измерений силы электрического тока катушки - для канала измерений силы электрического тока двигателя | от 0 до 30 от 0 до 40 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы переменного тока при частоте 50 Гц, % | ±0,2 |
| Диапазон измерений напряжения переменного тока при частоте 50 Гц, В | от 0 до 300 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока при частоте 50 Гц, % | ±0,2 |
| Диапазон измерений напряжения постоянного тока (для каналов подключения внешних датчиков), В | от -10 до +10 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока (для каналов подключения внешних датчиков), % | ±0,2 |
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Параметры сети питания: - напряжение от источника постоянного тока, В - напряжение от сети переменного тока частотой от 47 до 63 Гц, В | от 120 до 350 от 85 до 285 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | 257x160x316 |
| Масса, кг, не более | 4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % | от +10 до +50 от 5 до 90 |
| Средняя наработка на отказ, ч | 168 000 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система тестирования автоматических выключателей ACTAS P6 (зав. № 21201000249) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-060-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-060-20 «Система тестирования автоматических выключателей ACTAS P6. Методика поверки», утвержденному ООО «ИЦРМ» 27.03.2020 г. Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в федеральном информационном фонде 25985-09);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в федеральном информационном фонде 52854-13);
- шунт токовый АКИП-7501 (регистрационный номер в федеральном информационном фонде 49121-12);
- мультиметр 3458А (регистрационный номер в федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус системы, согласно рисунку 1.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
