| Номер в госреестре | 79220-20 |
| Наименование СИ | Термопреобразователи сопротивления технические |
| Обозначение типа СИ | ТСТП |
| Изготовитель | Общество с ограниченной ответственностью «НПК ПРИБОРИСТ» (ООО «НПК ПРИБОРИСТ»), Московская обл.г. Протвино |
| Год регистрации | 2020 |
| Срок свидетельства | 23.09.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления технические ТСТП (далее -термопреобразователи или ТС) предназначены для измерений температуры твердых тел, подшипников и обмоток электрических машин и т.п., в условиях ограниченного доступа к конструкциям изделий, в составе которых они используются.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.
Термопреобразователи состоят из платинового ЧЭ, помещенного в защитный стеклотекстолитовый корпус прямоугольный или квадратной формы с присоединительными проводами в тефлоновой оболочке.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» или «100П» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х или 4-х проводная. Термопреобразователи выпускаются в двух модификациях: ТСТП-08 и ТСТП-17. Модификации ТС различаются конструкцией корпуса. Сами модификации имеют исполнения ТСТП-08-01, ТСТП-08-02 (ТСТП-08), ТСТП-17-01, ТСТП-17-02, ТСТП-17-03 (ТСТП-17), различающиеся типом НСХ, диапазоном измерений, классом допуска и конструкцией корпуса (только ТСТП-17).
После установки ТС на изделия, в составе которых они применяются, их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.
Фотографии общего вида термопреобразователей представлены на рисунках 1-3.
4
. . Л

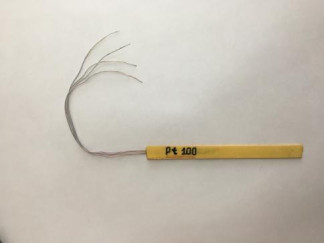

Рисунок 1 - Общий вид термопреобразователей модификации ТСТП-08 (-01, -02)
Рисунок 2 - Общий вид термопреобразователей модификации ТСТП-17 (-02, -03)
Рисунок 3 - Общий вид термопреобразователей модификации ТСТП-17-01
(с шильдиком)
Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики термопреобразователей
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры (в зависимости от класса допуска ТС по ГОСТ 6651-2009), °С - для класса B - для класса C | от -50 до +160 от -50 до +180 |
| Класс допуска по ГОСТ 6651-2009 | B, C |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | 100П, Pt100 |
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 | 0,00391 (100П); 0,00385 (Pt100) |
| Пределы допускаемого отклонения от НСХ (допуск), °С (t - значение измеряемой температуры, °С) - класс B - класс C | ±(0,3+0,005-|t|) ±(0,6+0,01|t|) |
| Номинальное значение сопротивления ТС при 0 °C (R0), Ом | 100 |
Таблица 2 - Основные технические характеристики термопреобразователей
| Наименование характеристики | Значение характеристики |
| Длина корпуса ТС, мм | |
| - ТСТП-08 | |
| - 01 | 100 |
| - 02 | 120 |
| - ТСТП-17 | |
| - 01 | 20 |
| - 02 | 170 |
| - 03 | 190 |
| Ширина корпуса ТС, мм, не более | 20 |
| Толщина корпуса ТС, мм | от 1,5 до 2,5 |
| Длина соединительных проводов ТС, мм | от 100 до 10 000 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +160, |
| от -50 до +180 | |
| - относительная влажность воздуха, %, до | 100 |
| Назначенный срок службы, лет | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления технический | Модификация и исполнение -в соответствии с заказом | 1 шт. |
| Паспорт | НПК-005-31846771 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-005-31846771-2020 «Термопреобразователи сопротивления технические платиновые ТСТП. Технические условия»
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
