| Номер в госреестре | 79225-20 |
| Наименование СИ | Регистраторы |
| Обозначение типа СИ | ТУРА-TD0004 |
| Изготовитель | ПАО "Опытный завод "Электрон", г.Тюмень |
| Год регистрации | 2020 |
| Срок свидетельства | 23.09.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы ТУРА-ТБ0004 (далее -регистраторы) предназначены для измерения импульсных сигналов, формируемых счётчиком или преобразователем объёма рабочей среды и преобразования полученных результатов в физические единицы объёма.
Регистраторы обеспечивают прием измерительной информации от первичных измерительных преобразователей расхода, имеющих числоимпульсные выходы, вычисление текущих значений объемного расхода и накопленного объема, архивирование почасовых и суточных значений накопленного объема по каждому каналу, а также отображение значений объема на индикаторе и передачу на приемное устройство верхнего уровня.
Регистраторы имеют четыре импульсных входа с защитой от электростатических помех, четыре гальванически изолированных импульсных выхода на основе оптрона (оптопары), реализующих функцию делителя с программируемым коэффициентом деления (повышение веса импульса) для соответствующих импульсных входов. Также имеются четыре выхода типа «сухой контакт» для сигнализации отсутствия импульсов от датчика расхода жидкости в течение контрольного времени и один выход контроля питания датчиков. Для питания четырех первичных расходомеров или счетчиков воды в регистратор встроен блок питания с выходным стабилизированным напряжением 24 В постоянного тока, суммарным током нагрузки не более 0,7 А и защитой от короткого замыкания. Регистраторы оснащены портом RS-485, жидкокристаллическим дисплеем и клавиатурой, предназначенными для просмотра всех измеренных и накопленных параметров, архивов, настроек регистраторов и настройки их на месте установки.

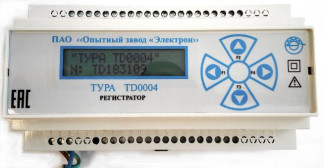

Общий вид регистраторов приведен на рисунке 1.
Схема пломбирования регистраторов от несанкционированного доступа приведена на рисунке.
|1 ! ■= ; | Mi’
COG0C© С1® *••••••• ••••OOGG
Jf ~
Рисунок 1 - Регистраторы ТУРА-ТБ0004. Общий вид.
Программное обеспечение (далее - ПО) регистратора включает в себя резидентное ПО для микроконтроллера V5. Метрологически значимая часть в отдельный блок не выделяется.
Встроенное ПО микроконтроллера хранится в энергонезависимой памяти. После включения электропитания регистратора происходит автоматическая инициализация ПО в режиме исполнения. ПО инсталлируется в микроконтроллер на заводе-изготовителе и в процессе эксплуатации регистратора изменению не подлежит.
Доступ к микроконтроллеру для осуществления инсталляции ПО и разъему защиты от изменения настроек должен быть защищен крышкой корпуса, которая пломбируется после выполнения первичной и периодической поверки регистратора.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Регистратор «ТУРA-TD0004» Резидентное программное обеспечение |
| Идентификационное наименование ПО | V5 |
| Номер версии (идентификационный номер) ПО | Р66 35050408 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой относительной погрешности преобразования входного числоимпульсного сигнала в накопленное значение объема, % | ± 0,1 |
| Количество измерительных каналов | 4 |
| Вес импульса входного сигнала, л/имп | от 110-4 до 1000 |
| Напряжение входного сигнала, В | 5 |
| Частота входного сигнала, Гц | от 5 10-3 до 500 |
| Сопротивление в состоянии «замкнуто», Ом, не более | 1000 |
| Сопротивление в состоянии «разомкнуто», Ом, не более | 20000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 160 до 275 50±5 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 160 90 60 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +50 80 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ ч, не менее | 12 50000 |
| Примечания: 1. Значение относительной влажности окружающего воздуха указано для температуры не более 35 °С без конденсации влаги. 2. Значение средней наработки на отказ указано для доверительной вероятности 0,96. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и корпус методом аппликации.
Комплектность
Комплектность средств измерений представлена в таблице .
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Регистратор | ТУРА^0004 | 1 |
| Регистратор ТУРА-TD0004. Паспорт | 4213-005-17306849-2008 ПС | 1 |
| Регистратор ТУРА-TD0004. Руководство по эксплуатации | 4213-005-17306849-2008 РЭ | 1 |
| ГСИ. Регистраторы ТУРА-TD0004. Методика поверки | 4213-005-17306849-2020 МП | 1 |
| Примечание - руководство по эксплуатации и методика поверки предоставляются на в 1 экземпляре на партию не более 10 регистраторов. | ||
осуществляется по документу 4213-005-17306849-2020 МП «ГСИ. Регистраторы ТУРA-TD0004. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 14.05.2020г.
Основные средства поверки:
генератор сигналов низкочастотный Г3-118, регистрационный номер 8484-81. счетчик программный реверсивный Ф5264, регистрационный номер 9073-83. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта в виде поверительного клейма и на корпус средства измерений в виде наклейки согласно рисунку .
приведены в эксплуатационном документе.
