| Номер в госреестре | 79228-20 |
| Наименование СИ | Система измерительно-управляющая АСУ ТП ТМО Грозненской ТЭС филиала ПАО "ОГК-2" |
| Изготовитель | ООО "Мосэнергопроект", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая АСУ ТП ТМО Грозненской ТЭС филиала ПАО «ОГК-2» (далее - система или АСУ ТП ТМО) предназначена для измерений и контроля технологических параметров в реальном масштабе времени (температуры, давления, частоты вращения), формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
Принцип действия системы заключается в следующем:
- первичные измерительные преобразователи (далее - ПИП) выполняют измерение физических величин и их преобразование в унифицированный электрический сигнал;
- программируемые контроллеры с модулями ввода-вывода измеряют аналоговые унифицированные выходные сигналы ПИП, выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной, аварийной сигнализации и передают информацию на автоматизированное рабочее место (далее - АРМ) оператора;
- АРМ оператора обеспечивает отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, отображение информации о состоянии оборудования системы, настройку сигнализации.
Система состоит из трех локальных подсистем: АСУ ТМО энергоблока № 1, АСУ ТМО энергоблока № 2 и АСУ ТМО общеблочного и вспомогательного оборудования.
Система обеспечивает связь всего оборудования энергоблоков со станционной АСУ ТП Грозненской ТЭС.
Система обеспечивает выполнение следующих функций:
- измерение технологических параметров и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- формирование сигналов предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
- диагностику оборудования;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на АРМ операторов.
Система представляет собой трехуровневую иерархическую измерительно-управляющую систему распределенного типа и включает в себя следующие уровни: нижний уровень - первичные датчики, исполнительные механизмы; средний уровень - контроллеры, модули ввода-вывода; верхний уровень - уровень операторского интерфейса.
1) Нижний уровень включает в себя ПИП, датчики контроля параметров оборудования энергоблоков № 1 и № 2, обеспечивающие формирование дискретной информации о состоянии (положении) различных элементов оборудования или элементов управления этим оборудованием; датчики положения исполнительных механизмов, формирующие информацию о положении исполнительного механизма в виде аналогого сигнала.
2) Средний уровень представляет собой систему измерительную и управляющую SPPA-T3000 (регистрационный номер в Федеральном информационном фонде 62622-15) (далее
- SPPA-T3000). Конструктивно SPPA-T3000 представляет собой приборные шкафы, в которых размещены вычислительные компоненты - контроллеры программируемые Simatic S7-400, модули ввода-вывода, блоки преобразования и обработки измерительной информации. На среднем уровне выполняются сбор, накопление, вычисление, обработка, контроль, хранение измерительной информации.
3) Верхний уровень состоит из оперативного АРМ, АРМ обслуживающего персонала, экранов коллективного пользования и станции анализа архивной информации. Контроль за технологическим процессом и дистанционное управление оборудованием осуществляется с АРМ.
Интеграция и обмен информацией между подсистемами, входящими в состав АСУ ТП ТМО, осуществляется посредством применения сетей цифровой передачи данных с использованием физического кабеля, а со станционной АСУ ТП ГТЭС по оптическим и электрическим кабельным связям, посредством протоколов передачи данных МЭК 60870-5-104, OPC, IEC60870-104, ModbusRTU и MultiUnit.
В качестве средства организации интерфейса «человек-машина» используются взаимозаменяемые и равнозначные по возможностям АРМ оператора. Контроль за технологическим процессом организуется с помощью отображения на экранах динамических данных. Дистанционное управление исполнительными механизмами, запорно-регулирующей арматурой и т.д. выполняются с помощью функциональных алгоритмов, заложенных в программном обеспечении посредством типовых манипуляторов типа «мышь».
Перечень и состав измерительных каналов (далее - ИК) системы приведены в таблице 2.

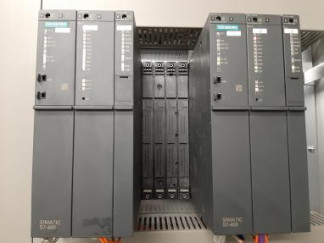

На рисунках 1 - 3 представлен общий вид компонентов системы.
На рисунке 4 приведена структурная схема системы.
I
Программное обеспечение системы обеспечивает работу операторской и инженерной станции, отвечает за сбор и хранение архивной информации, обеспечивает связь сервера приложений с интерфейсом оператора и инженера, обеспечивает связь со сторонними системами и отвечает за резервное копирование данных.
Программное обеспечение системы имеет структуру автономного программного обеспечения.
Программное обеспечение системы является метрологически значимым. Идентификационные признаки программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPPA-T3000 |
| Номер версии (идентификационный номер ПО), не ниже | 7.3 (07.3.13.12) |
| Цифровой идентификатор ПО | - |
Для обеспечения защиты программного обеспечения от непреднамеренных и преднамеренных изменений в системе предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и др. специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
- использование межсетевых экранов (фаерволов).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-нений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические характеристики
Таблица 2 - Перечень ИК системы и их метрологические характеристики
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| ИК температуры | ||||||||
| 1 | 11MBA11CT101A 11MBA11CT101B 11MBA11CT102A 11MBA11CT102B 11MBA11CT103A 11MBA11CT103B 11MBA11CT111A 11MBA11CT111B 11MBA11CT112A 11MBA11CT112B 11MBA11CT113A 11MBA11CT113B 21MBA11CT101A 21MBA11CT101B 21MBA11CT102A 21MBA11CT102B 21MBA11CT103A 21MBA11CT103B 21MBA11CT111A 21MBA11CT111B 21MBA11CT112A 21MBA11CT112B | Термопреобразователи сопротивления платиновые Xi-3000; № 73682-18 | от -60 до +80 °C | А = ±(0,3+ 0,005-jtj) °C | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | А = ±3 °C |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 21MBA11CT113A 21MBA11CT113B | ||||||||
| 2 | 11MBR10CT001A 11MBR10CT00m 11MBR10CT002A 11MBR10CT002В 11MBR10CT003A 11MBR10CT003В 11MBR10CT004A 11MBR10CT004В 11MBR10CT005A 11MBR10CT005В 11MBR10CT006A 11MBR10CT006В 21MBR10CT001A 21MBR10CT001В 21MBR10CT002A 21MBR10CT002В 21MBR10CT003A 21MBR10CT003В 21MBR10CT004A 21MBR10CT004В 21MBR10CT005A 21MBR10CT005В 21MBR10CT006A | Преобразователи термоэлектрические с двумя термопарами; № 73693-18 | от 0 до +600 °C | А = ±1,5 °C (в диапазоне от 0 до +375 °C вкл.); А = ±0,004-|t| °C (св. +375 °C) | 6ES7 331-7PF11 | Тип К по ГОСТ Р 8.5852001 | А = ±0,5 °C | А = ±6 °C |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 21MBR10CT006В | ||||||||
| 3 | 11MBA12CT101A 11MBA12CT101B 11MBA12CT102A 11MBA12CT102B 21MBA12CT101A 21MBA12CT101B 21MBA12CT102A 21MBA12CT102B | Преобразователи термоэлектрические ТС 10-С; № 66083-16 | от 0 до +550°С | А = ±2,5 °С (в диапазоне от 0 до +333 °С вкл.); А = ±0,0075-|t| °C (св. +333 °C) | 6ES7 331-7PF11 | Тип К по ГОСТ Р 8.5852001 | А = ±0,5 °С | А = ±6 °С |
| 4 | 11MBA22CT102A 11MBA22CT102B 11MBA22CT103A 11MBA22CT103B 11MBA22CT104A 11MBA22CT104B 11MBA22CT106A 11MBA22CT106B 11MBA22CT107A 11MBA22CT107B 11MBA22CT108A 11MBA22CT108B 21MBA22CT102A 21MBA22CT102B 21MBA22CT103A 21MBA22CT103B | Преобразователи термоэлектрические ТС40; № 66083-16 | от 0 до +660 °С | А = ±2,5 °C (в диапазоне от 0 до +333 °C вкл.); А = ±0,0075-|t| °C (св. +333 °C) | 6ES7 331-7PF11 | Тип К по ГОСТ Р 8.5852001 | А = ±0,5 °С | А = ±6 °С |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 21MBA22CT104A 21MBA22CT104B 21MBA22CT106A 21MBA22CT106B 21MBA22CT107A 21MBA22CT107B 21MBA22CT108A 21MBA22CT108B | ||||||||
| 5 | 11MBP13CT101A 11MBP13CT101B 11MBP13CT102A 11MBP13CT102B 11MBP13CT103A 11MBP13CT103B 21MBP13CT101A 21MBP13CT101B 21MBP13CT102A 21MBP13CT102B 21MBP13CT103A 21MBP13CT103B | Термопреобразователи сопротивления TR10-B; № 64818-16 | от 0 до +250 °C | Класс допуска В по ГОСТ 66512009 | 6ES7 331-7PF01 | Pt 100 | А = ±0,5 °C | А = ±2,5 °C |
| 6 | 11MBV26CT101A 11MBV26CT101B 21MBV26CT101A 21MBV26CT101B | Термопреобразователи сопротивления TR10-B; № 64818-16 | от 0 до +100 °C | Класс допуска В по ГОСТ 66512009 | 6ES7 331-7PF01 | Pt 100 | А = ±0,5 °C | А = ±2 °C |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 7 | 11MKA20CT001 11MKA20CT002 11MKA20CT003 11MKA20CT004 11MKA20CT005 11MKA20CT006 11MKA20CT007 11MKA20CT008 11MKA20CT009 11MKA20CT010 11MKA20CT011 11MKA20CT012 21MKA20CT001 21MKA20CT002 21MKA20CT003 21MKA20CT004 21MKA20CT005 21MKA20CT006 21MKA20CT007 21MKA20CT008 21MKA20CT009 21MKA20CT010 21MKA20CT011 21MKA20CT012 | Термопреобразователи сопротивления платиновые модели WN500; № 53246-13 | от 0 до +150 °C | Класс допуска В по ГОСТ 66512009 | 6ES7 331-7PF01 | Pt 100 | А = ±0,5 °C | А = ±2 °C |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 8 | 11MKA71CT011A 11MKA71CT011B 11MKA71CT012A 11MKA71CT012B 11MKA73CT011A 11MKA73CT011B 11MKA73CT012A 11MKA73CT012B 11MKA76CT011A 11MKA76CT011B 21MKA71CT011A 21MKA71CT011B 21MKA71CT012A 21MKA71CT012B 21MKA73CT011A 21MKA73CT011B 21MKA73CT012A 21MKA73CT012B 21MKA76CT011A 21MKA76CT011B | Термопреобразователи сопротивления платиновые модели WQ0233; № 53246-13 | от 0 до +100 °С | Класс допуска В по ГОСТ 66512009 | 6ES7 331-7PF01 | Pt 100 | А = ±0,5 °С | А = ±2 °С |
| 9 | 11MKD11CT017A 11MKD11CT017B 11MKD11CT017C 11MKD12CT017A 11MKD12CT017B | Преобразователи термоэлектрические MQ0206; № 53245-13 | от 0 до +120 °С | Класс допуска 2 по ГОСТ 661694 | 6ES7 331-7PF11 | Тип К по ГОСТ Р 8.5852001 | А = ±0,5 °С | А = ±4 °С |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 11MKD12CT017C 21MKD11CT017A 21MKD11CT017B 21MKD11CT017C 21MKD12CT017A 21MKD12CT017B 21MKD12CT017C | ||||||||
| ИК давления | ||||||||
| 10 | 11MBX03CP101 21MBX03CP101 | Преобразователи давления измерительные Sitrans P220; № 51587-13 | от 0 до 25 МПа (от 0 до 250 бар) | у = ±0,25 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 11 | 11MBL10CP002 11MBL10CP003 11MBL10CP004 11MBL10CP005 11MBL10CP007 21MBL10CP002 21MBL10CP003 21MBL10CP004 21MBL10CP005 21MBL10CP007 | Преобразователи давления измерительные SITRANS P серии 7MF модификация DSIII; № 66310-16 | от 0 до 0,1 кПа (от 0 до 10 мбар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 12 | 11MBL10CP020 21MBL10CP020 | Преобразователи давления измерительные SITRANS P серии 7MF модификация DSIII; № 66310-16 | от 0 до 0,2 кПа (от 0 до 20 мбар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 13 | 11MBP13CP101 11MBP13CP102 21MBP13CP101 21MBP13CP102 | Преобразователи давления измерительные SITRANS P серии 7MF модификация DSIII; № 66310-16 | от 0 до 0,4 кПа (от 0 до 40 мбар) | у = ±0,075 % | AddFEM | от 4 до 20 мА | у = ±0,15 % | у = ±1 % |
| 14 | 11MBV50CP101 21MBV50CP101 | Преобразователи давления измерительные Serabar S, PMC71; № 41560-09 | от -1,5 до 0 кПа (от -15 до 0 мбар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 15 | 11MBV30CP101 21MBV30CP101 | Преобразователи давления измерительные S-10; № 38288-13 | от 0 до 20 МПа (от 0 до 200 бар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 16 | 11MBV26CP101 21MBV26CP101 | Преобразователи давления измерительные SITRANS P серии 7MF модификация DSIII; № 66310-16 | от 0 до 0,3 МПа (от 0 до 3 бар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 17 | 11MBP14CP102 11MBP14CP103 21MBP14CP102 21MBP14CP103 | от 0 до 4 МПа (от 0 до 40 бар) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % | |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| 18 | 11MBA51CP101 11MBA51CP102 11MBA53CP101 11MBA53CP102 11MBA53CP103 11MBA53CP104 11MBA53CP105 11MBA53CP106 21MBA51CP101 21MBA51CP102 21MBA53CP101 21MBA53CP102 21MBA53CP103 21MBA53CP104 21MBA53CP105 21MBA53CP106 | Преобразователи давления SCP01-250-34-06; № 74076-19 | от 0 до 25 МПа (от 0 до 250 бар) | у = ±0,2 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 19 | 11MBA12CP101 11MBA12CP102 21MBA12CP101 21MBA12CP102 | Преобразователи давления измерительные SITRANS P серии 7MF модификация DSIII; № 66310-16 | от 0 до 25 бар | у = ±0,075 % | AddFEM | от 4 до 20 мА | у = ±0,15 % | у = ±1 % |
| 20 | 11MBA11CP101 21MBA11CP101 | от 500 до 1100 мбар (абс.) | у = ±0,075 % | 6ES7 331-7NF10 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % | |
| № п/ п | Первичный измерительный преобразователь | Система измерительная и управляющая SPPA-T3000 | Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации | |||||
| Обозначение в KKS-коде | Наименование ПИП, № в Федеральном информационном фонде | Диапазон измерений | Пределы допускаемой погрешности в рабочих условиях эксплуатации | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешности в рабочих условиях эксплуатации | ||
| ИК частоты вращения | ||||||||
| 21 | 11MBA10CS101 11MBA10CS102 11MBA10CS103 11MBA10CS104 11MBA10CS105 11MBA10CS106 21MBA10CS101 21MBA10CS102 21MBA10CS103 21MBA10CS104 21MBA10CS105 21MBA10CS106 | Датчики частоты вращения A5S; № 69416-17 | от 0,5 до 25000 Гц | 5 = ±0,1 % | AddFEM | от 4 до 20 мА | у = ±0,15 % | у = ±1 % |
| Примечания: 1 - у - погрешность, приведенная к диапазону измерений, %; 2 - А - абсолютная погрешность; 3 - 5 - относительная погрешность, %, 4 - пределы допускаемой погрешности ИК в рабочих условиях эксплуатации при доверительной вероятности Р=0,95. | ||||||||
Таблица 3 - Технические характеристики системы
| Наименование характеристики | Значение характеристики |
| Параметры электропитания: | |
| - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц | от 198 до 242 от 342 до 418 от 49 до 51 |
| Рабочие условия эксплуатации ПИП нижнего уровня системы: | |
| - температура окружающей среды, °С для ПИП ИК температуры для ПИП ИК давления для ПИП ИК частоты вращения - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +80 от -20 до +80 от -40 до +125 90 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня системы: | |
| - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +17 до +23 от 50 до 60 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации оборудования верхнего уровня системы: | |
| - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 от 30 до 75 (без конденсации) от 84,6 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист формуляра типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность АСУ ТП ТМО
| Наименование | Обозначение | Количество |
| Система измерительно-управляющая АСУ ТП ТМО Грозненской ТЭС филиала ПАО «ОГК-2», заводской № 002 | 1 шт. | |
| Программное обеспечение на CD-диске | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-148-19 | 1 экз. |
| Формуляр | - | 1 экз. |
осуществляется по документу ИЦРМ-МП-148-19 «Система измерительно-управляющая АСУ ТП ТМО Грозненской ТЭС филиала ПАО «ОГК-2». Методика поверки», утвержденному ООО «ИЦРМ» 18.10.2019 г.
Основное средство поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения
Техническая документация изготовителя
