| Номер в госреестре | 79242-20 |
| Наименование СИ | Установки поверочные передвижные |
| Обозначение типа СИ | Прометей |
| Изготовитель | ООО фирма "Метролог", г.Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные Прометей предназначены для измерений объема, уровня и температуры жидкости при определении вместимости, градуировке и поверке резервуаров, автоцистерн объемным методом.
Принцип действия установок основан на измерении объема жидкости, прошедшей через расходомер жидкости турбинный PTF, соответствующего уровню жидкости, измеренному уровнемером «Струна - М». Температура жидкости измеряется термометром ртутным стеклянным лабораторным ТЛ-4.
Установки состоят из устройства подачи жидкости, трубной обвязки, средств измерений и системы управления. Устройство подачи жидкости состоит из циркуляционных насосов и регулирующей запорной арматуры, обеспечивающих воспроизведение расхода жидкости. Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными соединениями, устройство переключения потока жидкости. Система управления состоит из блока управления, который осуществляет управление работой насосов, и персонального компьютера, работающего под управлением специализированного программного обеспечения. Персональный компьютер при помощи программного обеспечения осуществляет опрос средств измерений, принимает, отображает и сохраняет данные об объеме и уровне жидкости, а также осуществляет управление воспроизведением расхода жидкости.
Средства измерений, входящие в состав установок, представлены в таблице 1.

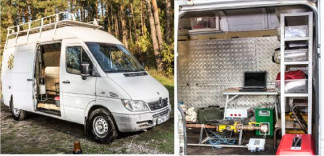

Рисунок 1 - Общий вид установок поверочных передвижных Прометей
Таблица 1 - Средства измерений, входящие в состав установок
| Наименование | Регистрационный номер |
| Расходомер жидкости турбинный PTF (исполнение PTF040) с вторичным преобразователем теплоэнергоконтроллером ИМ2300 | 11735-06 |
| Уровнемер «Струна - М» | 15669-02 |
| Термометр ртутный стеклянный лабораторный ТЛ-4 | 303-91 |
Пломбирование установок от несанкционированного доступа не предусмотрено. Пломбирование средств измерений, входящих в состав установок, от несанкционированного доступа осуществляется в соответствии с описанием типа на конкретное средство измерений.
Программное обеспечение (далее - ПО) обеспечивает выполнение следующих основных функций:
- ведение и формирование протоколов об измеренных параметрах;
- автоматизированную работу установки;
- архивацию данных в виде протоколов измерений и их защиту от изменений;
- формирование протоколов измерений в виде Excel-таблиц и вывод их на печать.
ПО защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, а также контрольной суммой.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО установки приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО установок
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Metrolog |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО | 0D7222C1F7CED0AD400526F9EF054D40 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 3 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Измеряемая среда | Вода |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 4 до 40 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
| Диапазон измерений уровня жидкости, мм | от 10 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±1 |
| Диапазон измерений температуры жидкости, °С | от 0 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С | ±0,2 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: напряжение переменного тока, В - частота переменного тока, Гц | 220!33;380!58 50±1 |
| Потребляемая мощность, кВт | 10 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Условия эксплуатации: * О/'ч температура окружающей среды , °С - относительная влажность (при температуре плюс 25 °С), %, не более - атмосферное давление, кПа | от -15 до +40 98 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| * блок индикации, устройство управления и вычислительное устройство, входящие в состав уровнемера «Струна - М», теплоэнергоконтроллер ИМ2300 и система управления установкой эксплуатируются при температуре окружающей среды от плюс 10 до плюс 35 °С. | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная передвижная Прометей, заводские № П1, П2 | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 1038-1-2019 | 1 экз. |
осуществляется по документу МП 1038-1-2019 «Инструкция. Государственная система обеспечения единства измерений. Установки поверочные передвижные Прометей. Методика поверки», утвержденному ФГУП «ВНИИР» 30 октября 2019 г.
Основные средства поверки: средства измерений в соответствии с документами на поверку средств измерений, входящих в состав установки;
рабочие эталоны единицы объема жидкости 1-го разряда с номинальными значениями вместимости 100 и 200 дм в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;
термометр лабораторный стеклянный ТЛС-4, диапазон измерений от 0 до плюс 55 °С, пределы допускаемой абсолютной погрешности ±0,1 “С (регистрационный номер 32786-06);
колбы стеклянные эталонные 1-го класса точности с номинальной вместимостью 0,05; 0,25; 0,5; 1 дм по ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам поверочным передвижным Прометей
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 25.11.2024 |
