| Номер в госреестре | 79248-20 |
| Наименование СИ | Измерители-регуляторы технологические (милливольтметры универсальные) |
| Обозначение типа СИ | ИРТ 1730НМ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730НМ, ИРТ 1730НМ/А (далее - ИРТ 1730) предназначены для измерения температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или преобразователей термоэлектрических) и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное электрическое сопротивление постоянному току.
Принцип действия ИРТ 1730 основан на аналого-цифровом преобразовании (далее -АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль. Сигнал с подключенного первичного преобразователя поступает на вход ИРТ 1730, где преобразуется с помощью АЦП в дискретный код (цифровой сигнал). Микропроцессор, по результатам опроса АЦП, рассчитывает текущее значение преобразуемой величины, выводит ее на индикатор, опрашивает клавиатуру, управляет исполнительными реле, шкальным светодиодным индикатором, преобразователем встроенным измерительным (ПВИ) и модулем интерфейса. ПВИ преобразует входной сигнал в унифицированный выходной сигнал постоянного тока от 0 до 5, от 0 до 20 или от 4 до 20 мА.
ИРТ 1730 являются микропроцессорными переконфигурируемыми потребителем приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ИРТ 1730 производится как с кнопочной клавиатуры, так и с помощью программного обеспечения (ПО). Связь ИРТ 1730 с компьютером осуществляется по интерфейсу RS-232 или RS-485.
Индикация преобразуемых величин в ИРТ 1730 происходит на основном жидкокристаллическом индикаторе (далее - ЖК-индикаторе). На дополнительном ЖК-индикаторе отображается значение верхней границы заданного диапазона преобразуемых величин или значение параметра конфигурации. Подсветка ЖК-индикатора имеет семь фиксированных цветов и режим, в котором цвет меняется в зависимости от состояния реле.
Конструктивно ИРТ 1730 выполнены в пластмассовом или металлическом корпусе.
Зависимость индицируемой величины от входного сигнала ИРТ 1730, а также зависимость выходного сигнала ПВИ от входного для конфигураций с входными электрическими сигналами в виде силы и напряжения постоянного тока может быть как линейная, так и с функцией извлечения квадратного корня.
ИРТ 1730 имеют исполнения: общепромышленное (ИРТ 1730НМ), повышенной надежности для эксплуатации на объектах атомных станций (АС) и объектах ядерно-го топливного цикла (ОЯТЦ) (ИРТ 1730НМ/А). ИРТ 1730 поставляются с индексами заказа А и В, отличающимися метрологическими характеристиками.

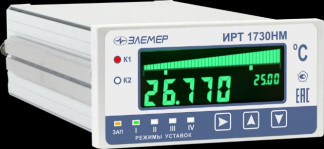

Фотография общего вида ИРТ 1730 и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

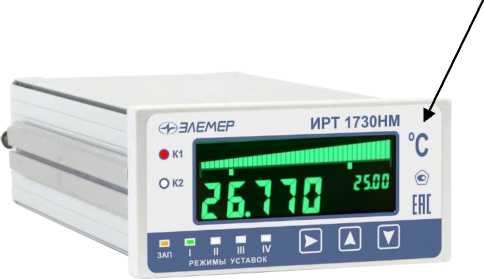

место нанесения
знака поверки
Рисунок 1 - Общий вид измерителей-регуляторов технологических (милливольтметров универсальных) ИРТ 1730НМ, ИРТ 1730НМ/А и обозначение места нанесения знака поверки

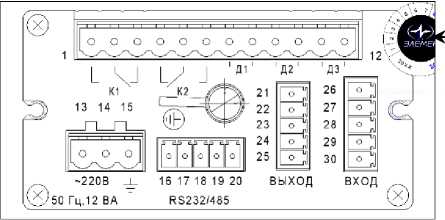

место
пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В ИРТ 1730 предусмотрено внутреннее и внешнее программное обеспечение (далее -ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ИРТ 1730 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия ИРТ 1730 с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики ИРТ 1730. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ИРТ 1730. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИРТ 1730 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 1731 install.exe | Pass1731.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | НКГЖ.00033-01 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1731irt229N-V24.dum |
| Номер версии (идентификационный номер) ПО | 24 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики ИРТ 1730 приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики ИРТ 1730
| Преобразуемая величина или входной сигнал | Диапазон | Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа | Тип НСХ входного сигнала | ||
| преобразования | измерений | А | В | ||
| Температура1) | от -50 до +200 ОС | от 39,23 до 92,80 Ом2) от 39,35 до 92,60 Ом3) | ±(0,15 + е.м.р. 4)) | ±(0,25 + е.м.р. 4)) | 50М |
| от 40,155 до 87,93 Ом | 50П | ||||
| — | 53М6)8), 46П9) | ||||
| от 78,46 до 185,6 Ом2) от 78,70 до 185,2 Ом3) | ±(0,1 + е.м.р. 4)) | ±(0,2 + е.м.р. 4)) | 100М | ||
| от 80,00 до 177,04 Ом | 100П | ||||
| от 80,31 до 175,86 Ом | Pt100 | ||||
| от -100 до +600 ос | от 29,82 до 158,56 Ом | ±(0,1 + е.м.р. 4)) 5) | ±(0,2 + е.м.р. 4)) 5) | 50П | |
| от 59,64 до 317,11 Ом | 46П9) | ||||
| — | 100П | ||||
| от 60,26 до 313,71 Ом | Pt100 | ||||
| от -200 до +600 ОС7) | от 8,62 до 158,56 Ом | 50П | |||
| от 17,24 до 317,11 Ом | 46П9) | ||||
| — | 100П | ||||
| от 18,52 до 313,71 Ом | Pt100 | ||||
| от -50 до +180 °С | от 74,21 до 223,21 Ом | ±(0,1 + е.м.р. 4)) | ±(0,2 + е.м.р. 4)) | 100Н | |
| от -50 до +1100 ос | от -2,431 до +63,792 мВ | ±(0,15 + е.м.р. 4)) | ±(0,25 + е.м.р. 4)) | ТЖВД | |
| от -50 до +600 ос | от -3,005 до +49,108 мВ | ТХК(Ь) | |||
| от -50 до +1300 ос | от -1,889 до +52,410 мВ | ТХА(К) | |||
| от 0 до +1700 ос | от 0,000 до 20,222 мВ | ±(0,25 + е.м.р. 4)) | ±(0,5 + е.м.р. 4)) | ТПЩИ) | |
| от 0 до +1700 ос | от 0,000 до 17,947 мВ | ТПП(8) | |||
| от +300 до +1800 ос | от 0,431 до 13,591 мВ | ТПР(В) | |||
| от 0 до +2500 ос | от 0,000 до 33,640 мВ | ТВР(А-1) | |||
| от 0 до +1800 ос | от 0,000 до 27,232 мВ | ТВР(А-2) | |||
| от 0 до +1800 ос | от 0,000 до 26,773 мВ | ТВР(А-З) | |||
Продолжение таблицы 3
| Преобразуемая величина или входной сигнал | Диапазон | Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа | Тип НСХ входного сигнала | ||
| преобразования | измерений | А | В | ||
| Температура1) | от -50 до +1000 °С | от - 2,787 до +76,373 мВ | ±(0,15 + е.м.р. 4)) | ±(0,25 + е.м.р. 4)) | ТМКн(Е) |
| от -50 до +400 °С | от -1,819 до +20,872 мВ | ТМКн(Т) | |||
| от -50 до +1300 °С | от -1,269 до +47,513 мВ | ТНН(К) | |||
| Сила постоянного тока | в соответствии с диапазоном первичного преобразователя | от 0 до 5 мА | ±(0,1 + е.м.р. 4)) | ±(0,2 + е.м.р. 4)) | - |
| от 4 до 20 мА от 0 до 20 мА | ±(0,075 + е.м.р. 4)) | ±(0,15 + е.м.р. 4)) | |||
| Напряжение постоянного тока | от 0 до 75 мВ от 0 до 100 мВ | ±(0,1 + е.м.р. 4)) | ±(0,2 + е.м.р. 4)) | ||
| Электрическое сопротивление постоянному току | — | от 0 до 320 Ом | ±(0,1 + е.м.р. 4)) | ±(0,2 + е.м.р. 4)) | - |
| 1) Входной измеряемый сигнал от термопреобразователей сопротивления с номинальной статической характеристикой преобразования (далее -НСХ) по ГОСТ 6651-2009 (за исключением НСХ типов 53М, 46П) и НСХ типов 53М, 46П по ГОСТ 6651-78 или от преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001. 2) а = 0,00428 °С-1. 3) а = 0,00426 °С-1. 4) Одна единица наименьшего разряда, выраженная в процентах от диапазона преобразований или измерений. 5) За исключением поддиапазона от -50 до +200 °С. 6) Диапазон преобразования от -50 до +180 °С. 7) По отдельному заказу. 8) Для термопреобразователей сопротивления, изготовленных по ГОСТ 6651-78 с НСХ по Гр. 23. 9) Для термопреобразователей сопротивления, изготовленных по ГОСТ 6651-78 с НСХ по Гр. 21. | |||||
Таблица 4 - Метрологические характеристики ИРТ 1730
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности ИРТ 1730 для конфигурации с преобразователями термоэлектрическими (ТП), вызванной изменением температуры их свободных концов, °С | ±1 |
| Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности срабатывания сигнализации, в долях от пределов допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности из таблицы 3 | 1,0 |
| Диапазоны унифицированного выходного токового сигнала (токового выхода), мА | от 0 до 5 от 4 до 20 от 0 до 20 |
| Пределы допускаемой основной приведенной (к диапазону выходного токового сигнала) погрешности токового выхода, % | ±(Ь| y | + 0,2)* |
| Пределы допускаемой дополнительной приведенной (к диапазону преобразования или измерений) погрешности преобразования или измерений температуры, силы и напряжения постоянного тока, электрического сопротивления постоянному току, приведенной (к диапазону преобразования или измерений) погрешности срабатывания сигнализации, приведенной (к диапазону выходного токового сигнала) погрешности токового выхода, от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной приведенной (к диапазону пребразования или измерений) погрешности из таблицы 3, от пределов допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности срабатывания сигнализации, от пределов допускаемой основной приведенной (к диапазону выходного токового сигнала) погрешности токового выхода | 0,5 |
| * - y — пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности из таблицы 3; k - безразмерный коэффициент, численно равный отношению диапазона преобразуемой величины к диапазону токового выхода. | |
Таблица 5 - Основные технические характеристики ИРТ 1730
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 249 от 40 до 100 |
| Потребляемая мощность, ВА, не более | 12 |
| Габаритные размеры, мм, не более: - передняя панель (длинахвысота) - монтажная глубина - вырез в щите | 96x48 200 88x46 |
| Масса, кг, не более | 0,6 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -10 до +50 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 15 |
наносится на переднюю панель ИРТ 1730 термотрансферным способом и на руководство по эксплуатации и паспорт типографским способом.
Таблица 7 - Комплектность ИРТ 1730
| № п/п | Наименование | Обозначение | Количество |
| 1 | Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730НМ | НКГЖ.411618.016 | 1 шт. |
| ИРТ 1730НМ/А | НКГЖ.411618.016-01 | 1 шт. | |
| 2 | Комплект монтажных частей и принадлежностей | - | 1 компл. |
| 3 | Комплект программного обеспечения | НКГЖ.00032-01 | 1 компл. |
| 4 | Руководство по эксплуатации | НКГЖ.411618.016РЭ | 1 экз. |
| 5 | Паспорт ИРТ 1730НМ ИРТ 1730НМ/А | НКГЖ.411618.016ПС НКГЖ.411618.016-01ПС | 1 экз. 1 экз. |
| 6 | Инструкция по техническому обслуживанию и ремонту1) | НКГЖ.411618.016-01ИТР | 1 экз. |
| 1) Для исполнения ИРТ 1730НМ/А. | |||
осуществляется в соответствии с разделом 4 «Методика поверки» Руководства по эксплуатации НКГЖ.411618.016РЭ «Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730НМ, ИРТ 1730НМ/А», утвержденному ООО «ИЦРМ» 18.05.2020 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4220-093-13282997-2010 Измерители-регуляторы технологические (милливольтметры универсальные) ИРТ 1730НМ, ИРТ 1730НМ/А. Технические условия.
