| Номер в госреестре | 79261-20 |
| Наименование СИ | Анализаторы фазовых шумов |
| Обозначение типа СИ | 5120A, 5120A-01, 5125A, 3120A |
| Изготовитель | "Microsemi Frequency and Time Corporation", США |
| Год регистрации | 2020 |
| Срок свидетельства | 24.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы фазовых шумов 5120А, 5120A-01, 5125А, 3120А (далее - АФШ) предназначены для измерения нестабильности частоты (девиации Аллана) и спектральной плотности мощности фазовых шумов.
Принцип действия АФШ основан на сравнении фаз входных сигналов путем аналогоцифрового преобразования сигнала по обоим входам с последующей кросскорреляционной обработкой с использованием дискретных преобразований Фурье.
АФШ функционально состоит из аналого-цифровых преобразователей, кварцевого опорного генератора, синтезаторов частоты, частотных преобразователей и фазовых детекторов, блоков дискретного преобразования Фурье, блока питания.
АФШ выпускаются в следующих модификациях: 5120А, 5120A-01, 5125А, 3120А, которые отличаются: диапазоном входных частот и уровнем входных сигналов; наличием встроенного малошумящего опорного генератора, позволяющего проводить измерения относительного него (5120-01); отсутствием дисплея для отображения результатов измерений (3120А). Для модификации 3120А предусмотрено подключение к персональному компьютеру. Программное обеспечение устанавливается автоматически. Визуальное отображение результатов измерений идентично другим модификациям.

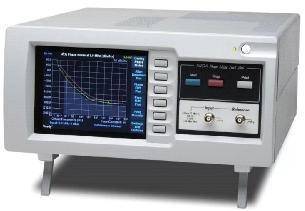

Общий вид АФШ представлен на рисунке 1. Допускается маркировка под обозначением Microsemi, Symmetricom и Microchip.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
* J11 111 М И11 IF 7
а - =
* until I.............................._
^nmilii.................^
;■ -Ч; <и1Ш1Ш||1,,!||-"111Л1
3120А
Рисунок 1 - Общий вид АФШ
Место
пломбировки
Программное обеспечение (ПО) для модификаций 5120А, 5120A-01 и 5125А встроенное, для моделей 3120А внешнее, поставляется на CD-диске или флэш-памяти. Идентификационные данные (признаки) ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение | |
| 5120А, 5120A-01, 5125А | 3120 А | |
| Идентификационное наименование ПО | - | 3120A Test Software |
| Номер версии (идентификационный номер) ПО | Не ниже 4.0.0 | Не ниже 1.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон входных частот, МГц: | ||
| для 5120 А | от 1 до 30 | |
| для 5125 А | от 1 до 400 | |
| для 3120 А | от 0,5 до 30 | |
| Уровни входного сигнала, дБм, | 5120 А, 5120A-01, | |
| 5125А | от 3 до 17 | |
| 3120 А | от -5 до 20 | |
| Предел допускаемой нестабильности частоты, вносимой | 5120А , | |
| прибором (среднее квадратическое относительное двухвыборочное отклонение) при интервале времени измерения 1 с | 5120A-01, 5125А 10 МГц | 3,010-15 |
| 3120 А | ||
| 5 МГц | 1,010-13 | |
| Предел допускаемой спектральной плотности мощности собственных | ||
| фазовых шумов при отстройке от несущей частоты, дБн/Гц, не более: для 5120 А, 5120A-01: | ||
| 1 МГц | ||
| 1 Гц | -131 | |
| 10 Гц | -140 | |
| 100 Гц | -148 | |
| 1000 Гц | -156 | |
| 10 кГц | -160 | |
| > 100 кГц | -163 | |
| 10 МГц | ||
| 1 Гц | -145 | |
| 10 Гц | -155 | |
| 100 Гц | -165 | |
| 1000 Гц | -170 | |
| 10 кГц | -175 | |
| > 100 кГц | -175 | |
| 30 МГц | ||
| 1 Гц | -127 | |
| 10 Гц | -138 | |
| 100 Гц | -151 | |
| 1000 Гц | -162 | |
| 10 кГц | -165 | |
| > 100 кГц | -165 | |
| для 5120 А-01 (в режиме измерения относительно встроенного | ||
| малошумящего опорного генератора): 10 МГц | ||
| 1 Гц | -120 | |
| > 10 кГц | -153 | |
| Наименование характеристики | Значение |
| для 5125 А: | |
| 10 МГц | |
| 1 Гц | -140 |
| 10 Гц | -150 |
| 100 Гц | -157 |
| 1 кГц | -162 |
| 10 кГц | -165 |
| > 100 кГц | -165 |
| 100 МГц | |
| 1 Гц | -120 |
| 10 Гц | -130 |
| 100 Гц | -140 |
| 1 кГц | -150 |
| 10 кГц | -160 |
| > 100 кГц | -165 |
| 400 МГц | |
| 1 Гц | -110 |
| 10 Гц | -120 |
| 100 Гц | -130 |
| 1 кГц | -140 |
| 10 кГц | -150 |
| > 100 кГц | -155 |
| для 3120 А: | |
| 5 МГц | |
| 1 Гц | -140 |
| 10 кГц | -170 |
| 25 МГц | |
| 1 Гц | -130 |
| 10 кГц | -165 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, ° С; - относительная влажность окружающего воздуха при температуре 35 ° С, %, не более | от 15 до 35 85 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50,0±1,0 |
| Потребляемая мощность при температуре окружающего воздуха Вт, не более: для 5120 А, 5120 А-01 для 5125 А для 3120 А | 65 93 25 |
| Габаритные размеры (длина х ширина х высота), мм, не более для 5120 А, 5120 А-01, 5125 А: для 3120 А | 450 х 345 х 175 285 х 125 х 80 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| для 5120 А | 11 |
| для 5120А-01, 5125А | 12 |
| для 3120 А | 1 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом и на самоклеющуюся наклейку на боковую панель АФШ.
Таблица 4 - Комплектность АФШ
| Наименование | Обозначение | Количество |
| Анализаторы фазовых шумов | 5120А либо 5120A-01, либо 5125А, либо 3120 А | 1 шт. (по заказу) |
| Кабель питания 220 В | - | 1 шт. |
| Блок питания 12 В (для 3120 А) | - | 1 шт. |
| Кабель интерфейсный (для 3120 А) | USB-А - USB-B | 1 шт. |
| CD-диск или флэш-память с ПО (для 3120 А) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | 651-19-044 МП | 1 шт. |
| Паспорт | - | 1 шт. |
осуществляется по документу 651-19-044 МП «ГСИ. Анализаторы фазовых шумов 5120А (5120A-01), 5125А, 3120А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
21.04.2020 г.
Основные средства поверки:
стандарт частоты и времени рубидиевый Ч1-92 (регистрационный номер 62740-15 в Федеральном информационном фонде); среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц при интервале времени измерения 1 с не более 1,4-10-11;
генератор сигналов Agilent N5183A (регистрационный номер 40965-09 в Федеральном информационном фонде); диапазон измерений от 100 кГц до 40 ГГц; пределы допускаемой относительной погрешности установки частоты ± 2,110-6'
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых АФШ с требуемой точностью.
Знак поверки наносится на боковую панель корпуса АФШ и (или) на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты Техническая документации фирмы-изготовителя
