| Номер в госреестре | 79277-20 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | Nicolet Summit |
| Изготовитель | ?ма "Thermo Fisher Scientific", США |
| Год регистрации | 2020 |
| Срок свидетельства | 22.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье - спектрометры инфракрасные модели Nicolet Summit (далее - спектрометры) предназначены для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного твердотельного лазера с контролем температуры.
Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются русскоязычной программой «OMNIC Paradigm».
Конструктивно спектрометры выполнены в виде автоматизированного настольного прибора. Монитор с сенсорным экраном поставляется по требованию заказчика. Спектрометры могут взаимодействовать с персональным компьютером (ПК) с операционной системой Window 10 или выше при помощи кабеля USB. Программное обеспечение «OMNIC Paradigm» для ПК входит в комплект поставки (внешний компьютер поставляется отдельно по требованию заказчика).
Спектрометры состоят из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. В состав спектрометров входит приставка «iD1 Transmission», позволяющая измерять оптические спектры пропускания.
Спектрометры имеют возможность подключения внешних приставок, предоставляемых по требованию заказчика, которые позволяют измерять спектры нарушенного внутреннего отражения (НПВО), спектры зеркального отражения, спектры диффузного отражения, а также спектры газов в газовых кюветах.
Корпус спектрометров герметичный, с возможностью продувки сухим газом для полного устранения влияния атмосферных паров. На корпусе имеется индикатор «LightBar», отображающий готовность спектрометров к измерениям.
Спектрометры выпускаются в следующих модификациях Summit и Summit Pro, которые отличаются характеристиками спектрального разрешения и отношением сигнал/шума при регистрации спектров поглощения.

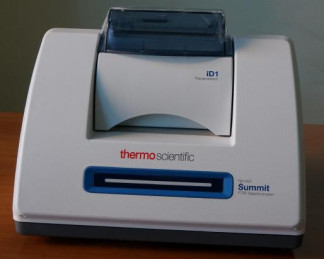

Общий вид спектрометров представлен на рисунках 1, 2.
Пломбирования спектрометров не предусмотрено.
В спектрометрах используется программное обеспечение «OMNIC Paradigm» на русском языке (далее - ПО), предназначенное для настройки параметров измерения, проверки рабочего состояния прибора, обработки выходной информации, построение графиков, печати и сохранения результатов анализа. Результаты измерений выводятся на экран персонального компьютера (далее - ПК). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OMNIC Paradigm |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых чисел, см-1 | от 3100 до 500 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 | ±1,0 |
| Спектральное разрешение, см-1, не более | 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Summit | Summit Pro | |
| Спектральное разрешение для газообразных смесей, см-1, не более | 0,6 | 0,45 |
| Спектральный диапазон показаний по шкале волновых чисел, см-1 | от 8000 до 350 | |
| Точность по шкале волновых чисел, см-1 | ±0,05 | |
| Отношение сигнал-шум, не менее | 35000:1 | 40000:1 |
| Диапазон показаний: - оптической плотности, Б - спектрального коэффициента направленного пропускания (СКНП), % | от -6 до 6 от 0 до 100 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 | |
| Наименование характеристики | Значение | |
| Summit | Summit Pro | |
| Потребляемая мощность, В А, не более | 110 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 320 | |
| - ширина | 340 | |
| - длина | 240 | |
| Масса, кг, не более | 10,9 | |
| Условия эксплуатации: | ||
| »-» о/'ч - температура окружающей среды, С | от +18 до +35 | |
| - относительная влажность, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Основной комплект поставки | ||
| Фурье - спектрометр инфракрасный Nicolet Summit/ Summit Pro | - | 1 шт. |
| Кабель USB | 1 шт. | |
| Сетевой шнур | - | 1 шт. |
| DVD-диск с программным обеспечением OMNIC Paradigm | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 016.Д4-20 | 1 экз. |
| Дополнительное оборудование, поставляемое по требованию заказчика | ||
| Приставка Everest ATR (НПВО) | - | По требованию |
| Приставка многократного НПВО | По требованию | |
| Приставка зеркального отражения | По требованию | |
| Приставка диффузного отражения | По требованию | |
| Газовая кювета | По требованию | |
| Набор для пробоподготовки жидких, твердых и газообразных проб | По требованию | |
| Монитор с сенсорным экраном | - | По требованию |
| Кабель для монитора Mini DisplayPort - DisplayPort | - | По требованию |
| Адаптер Mini DisplayPort - HDMI | - | По требованию |
| WiFi-адаптер | - | По требованию |
| Комплект для замены окон (окна из ZnSe, инструмент для замены, нитриловые перчатки) | - | По требованию |
| Комплект системы продувки с картриджем с влагопоглотителем | - | По требованию |
| USB беспроводная мышь и клавиатура | По требованию | |
| Компьютер | - | По требованию |
| Принтер | - | По требованию |
осуществляется по документу МП 016.Д4-20 «ГСИ. Фурье - спектрометры инфракрасные Nicolet Summit. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «05» февраля 2020 г. Основные средства поверки:
Мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде 67321-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.11.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Thermo Fisher Scientific», США
