Номер в госреестре | 79281-20 |
Наименование СИ | Машины испытательные |
Обозначение типа СИ | United |
Изготовитель | "United Testing Systems Inc.", США |
Год регистрации | 2020 |
Срок свидетельства | 22.09.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Машины испытательные United (далее - машины) предназначены для измерений силы при испытаниях материалов на растяжение и сжатие.
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Перемещение подвижной траверсы измеряется с помощью:
- энкодера, преобразующего угол поворота ходовых винтов шариковинтовой пары (для машин с электрическим силовым приводом);
- преобразователя линейных перемещений гидроцилиндра (для машин с гидравлическим силовым приводом).
Конструктивно машины состоят из силовой рамы с приводом, системы управления и сбора данных. Нагружающее устройство представляет собой закрепленную на основании силовую раму с колоннами и траверсой, на которой установлен тензометрический датчик силы. Машины изготавливаются с электрическим или гидравлическим силовыми приводами. Гидравлическая станция для машин, оснащенных гидроприводом, может быть вынесена в виде отдельного блока. Сигналы от датчиков силы и преобразователей перемещения поступают в систему управления и сбора данных.
Основные функции системы управления и сбора данных:
- проведение самотестирования (диагностики) основных узлов машины;
- отображения текущего состояния машины и исправности узлов;
- управление заданием программы испытаний, обработка результатов испытаний и формирование протоколов;
- контроль порядка проведения поверки машины;
- передача данных на другие периферийные устройства;
- ведение архива проведенных испытаний.
На силовой раме расположен блок ручного управления с клавишами управления траверсой и кнопкой аварийного останова машины.
Машины могут быть дополнительно укомплектованы датчиками деформации.
Машины выпускаются в нескольких модификациях, различающихся исполнением, техническими и метрологическими характеристиками.
Модификации машины имеют маркировку AB-FkN, где:
A - обозначение привода: DS или D - электрический привод, DH - гидравлический привод;
B - исполнение: TM - настольное, FM - напольное;
F - наибольшая предельная нагрузка машины в кН.

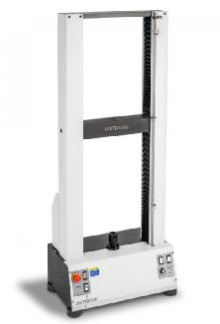

Общий вид машин представлен на рисунках 1 и 2.
' DFM 600kN
Пломбировка машин не предусмотрена.
Машины комплектуются программным обеспечением (далее - ПО), предназначенным для управления процессом испытаний, обработки результатов и подготовки отчетов, которое защищено от чтения и изменения. Оформляемые ПО отчеты могут интегрированы в Microsoft Access.
Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные | Значение |
Идентификационное наименование ПО | Datum 5i |
Номер версии (идентификационный номер) ПО | не ниже 5i.3 |
Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение для модификации | ||||||||||||||
DSTM-2,5^ | DSTM-5kN | 5 0 - T S D | 5 0 2 - T S D | 5 0 СП 1 T D | 5 0 5 1 T D | 5 0 0 ■ T D | 5 0 0 S F D | 5 0 5 1 F D | 5 0 0 3 1 F D | 5 0 0 VO - M F D | 5 0 0 3 й D | DHFM-600 кN | DHFM-1000 кN | 5 0 0 0 2 HF D | |
Наибольшая предельная нагрузка, кН | 2,5 | 5 | 10 | 20 | 30 | 50 | 100 | 100 | 150 | 300 | 600 | 300 | 600 | 1000 | 2000 |
Диапазон измерений силы, % от наибольшей предельной нагрузки | от 1 до 100 | от 2 до 100 | |||||||||||||
Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | ||||||||||||||
Диапазон измерений перемещения подвижной траверсы, мм | от 0 до 650 | от 0 до 850 | от 0 до 1200 | от 0 до 700 | от 0 до 1100 | ||||||||||
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мкм, в поддиапазоне от 0 до 2 мм включ. | ±20 | ||||||||||||||
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы, % в поддиапазоне св. 2 мм до верхнего предела измерений | ±1 |
Наименование характеристики | Значение для модификации | |||||||||||||
DSTM-2,5^ | kN 5 - T S D | 5 0 - T S D | 5 0 2 - -M T S D | 5 0 3 1 T D | 5 0 5 1 T D | 5 0 0 ■ T D | NN кк 00 05 s i Q Q | 5 0 0 СП 1 F D | 5 0 0 6 - M F D | DHFM-300rN | DHFM-600 кN | DHFM-1000 кN | DHFM-2000 кN | |
Длина хода подвижной траверсы без учета захватов и силоизмерительного преобразователя, мм, не менее | 838 | 1066 | 1525 | 700 | 1100 | |||||||||
Расстояние между колоннами, мм, не менее | - | 406 | 560 | 710 | 440 | 480 | 570 | 750 | ||||||
Габаритные размеры, мм, не более - высота - ширина - длина | 1372 305 610 | 1600 635 381 | 1625 889 660 | 2388 914 696 | 2667 991 1067 | 2769 1194 1118 | 2100 580 750 | 2150 600 770 | 2350 670 900 | 3530 900 1300 | ||||
Масса, кг, не более | 68 | 160 | 368 | 950 | 1800 | 4750 | 2400 | 2600 | 3700 | 9800 | ||||
Параметры электрического питания: - номинальное напряжение переменного тока, В - частота переменного тока, Гц - ток питания, А, не более | 220 от 50 до 60 7 | 220 от 50 до 60 10 | 380 от 50 до 60 30 | |||||||||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от +10 до +35 80 |
наносится и на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
Наименование | Обозначение | Количество |
Машина испытательная | United | 1 шт. |
Персональный компьютер | типа IBM/PC | 1 шт. |
Программное обеспечение | Datum 5i | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | МП 05-233-2020 | 1 экз. |
осуществляется по документу МП 05-233-2020 «ГСИ. Машины испытательные United. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» «12» мая 2020 г.
Основные средства поверки:
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для средств измерений силы, утвержденной Приказом Росстандарта от 22 октября 2019 г. № 2498.
- индикатор часового типа, диапазон измерений (0 - 5) мм, ПГ ±(2 - 5) мкм (регистрационный номер в Федеральном информационном фонде 52415-13);
- индикатор часового типа ИЧ 10 с ценой деления 0,01 мм КТ 1 по ГОСТ 577-68
- штангенрейсмас по ГОСТ 164-90, диапазон измерений (0 - 1000) мм, ПГ ±0,05 мм. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»
Техническая документация изготовителя United Testing Systems Inc., США
Зарегистрировано поверок | 5 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
