| Номер в госреестре | 79287-20 |
| Наименование СИ | Машина электронно-измерительная |
| Обозначение типа СИ | BELT 2 WIN |
| Изготовитель | "Wega S.r.l.", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина электронно-измерительная модели BELT 2 WIN (далее - машина) предназначена для измерения площади кожи.
В рабочем пространстве машины проецируется световая линия, перекрываемая образцом в процессе его перемещения в рабочем пространстве машины. Производится регистрация длины перекрываемого участка световой линии с помощью приемника измерительного устройства. Сигналы от приемника измерительного устройства передаются на персональный компьютер (ПК) и обрабатываются, результат измерений (площадь) выводится на дисплей.
Машина состоит из несущей рамы, на которой установлены приводные валы, измерительная система и ПК с сенсорным дисплеем. Подающий транспортер состоит из ряда полимерных струн, натянутых на приводных барабанах.

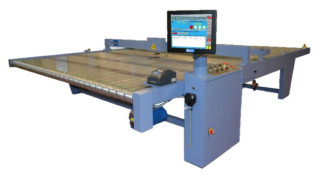

Общий вид средства измерений представлен на рисунке 1.
Пломбирование машины электронно-измерительной модели BELT 2 WIN не предусмотрено.
Машина имеет встроенное программное обеспечение (ПО), используемое для отображения и обработки результатов измерений, а также для ведения и хранения статистики измерений. ПО не разделено на метрологически значимую и незначимую части.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WEGANEXT |
| Номер версии (идентификационный номер) ПО | не доступен |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений площади кожи, дм2 | от 10 до 999 |
| Дискретность, дм2 | 0,01 |
| Пределы допускаемой относительной погрешности измерений площади кожи, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размеры рабочей площади стола, мм, не менее | |
| - длина | 4500 |
| - ширина | 2500 |
| Габаритные размеры, мм, не более | |
| - высота | 1800 |
| - длина | 4500 |
| - ширина | 2500 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 180 до 240 |
| - частота переменного тока, Гц | от 43 до 65 |
| Условия эксплуатации: - | |
| температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 85 |
| Средний срок службы, лет, не менее | 15 |
наносится на корпус машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина электронно-измерительная | BELT 2 WIN | 1 шт. |
| Контрольные шаблоны, площадью поверхности 50 и 100 дм2 | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7180-445-2020 | 1 экз. |
осуществляется по документу РТ-МП-7180-445-2020 «ГСИ. Машина электронноизмерительная модели BELT 2 WIN. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17 февраля 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая Р5У3Д, диапазон измерений от 0 до 5000 мм (регистрационный номер в Федеральном информационном фонде 11505-92).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и/или наклейки.
приведены в эксплуатационном документе.
Техническая документация изготовителя WEGA S.r.l.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
