Твердомеры стационарные Бринелля NOVOTEST TС-Б, ТС-Б-Ц2, 79291-20

79291-20
Твердомеры стационарные Бринелля NOVOTEST ТС-Б, ТС-Б-Ц2 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Карточка СИ
Номер в госреестре 79291-20
Наименование СИ Твердомеры стационарные Бринелля
Обозначение типа СИ NOVOTEST TС-Б, ТС-Б-Ц2
Изготовитель ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург
Год регистрации 2020
Срок свидетельства 22.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры стационарные Бринелля NOVOTEST ТС-Б, ТС-Б-Ц2 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры состоят из рамы, механизма нагрузки и разгрузки, цифровой панели управления, механизма выбора нагрузки и механизма подъема рабочего стола. Рама представляет из себя закрытый корпус, внутри которого находятся все механизмы, кроме стола, винтового стержня и части основного штока. Механизм нагрузки и разгрузки состоит из основного штока рычажной системы, грузов и ручки. Испытательные нагрузки достигаются силой тяжести грузов, навешенных на подвесной стержень.

Измерение размера отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью микроскопа.

Твердомеры выпускаются в двух модификациях ТС-Б и ТС-Б-Ц2, которые отличаются микроскопом, способом задания нагрузки и техническими характеристиками. В модификации ТС-Б микроскоп, входит в комплектность твердомера; в модификации ТС-Б-Ц2 он встроен в корпус и закреплен под панелью управления твердомера, где с помощью программного обеспечения виден результат измерений твердости. В модификации ТС-Б для выбора испытательной нагрузки служит ручка изменения нагрузки на правой стороне корпуса; в модификации ТС-Б-Ц2 нагрузка задается на дисплее.

Общий вид твердомеров представлен на рисунке 1.

а) б)

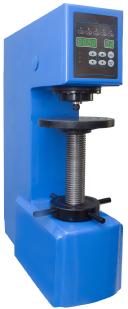

Рисунок 1 - Общий вид твердомеров а) Твердомеры стационарные Бринелля NOVOTEST ТС-Б;

б) Твердомеры стационарные Бринелля NOVOTEST ТС-Б-Ц2

Пломбирование твердомеров стационарных Бринелля NOVOTEST ТС-Б, ТС-Б-Ц2 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров модификаций ТС-Б предназначено для настройки режимов работы. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение (ПО) твердомеров модификаций ТС-Б-Ц2 предназначено для настройки режимов работы и отображения результатов измерений на дисплее. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

ТС-Б

ТС-Б-Ц2

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер) ПО

не ниже 1.1

не ниже 2.1

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

ТС-Б

ТС-Б-Ц2

Испытательные нагрузки для шкал Бринелля, Н (кгс)

612,9 (62,5); 981 (100); 1226 (125);

1839 (187,5); 2452 (250);

4903 (500); 7355 (750); 9807 (1000); 14710 (1500); 29420 (3000)

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %

±1,0

Диапазоны измерений твердости по шкалам Бринелля

от 8 до 450 ИВ от 95 до 650 mW

Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля, %

±3

Характеристики микроскопа:

-    общее увеличение

-    диапазон измерений, мм

-    пределы допускаемой абсолютной погрешности на одно миллиметровое деление, мм

-    пределы допускаемой абсолютной погрешности на всю длину шкалы, мм

20х от 0 до 8

±0,01

±0,02

20х от 0 до 10 ±0,01 ±0,02

Наименование характеристики

Значение для

модификации

ТС-Б

ТС-Б-Ц2

Параметры электрического питания:

- напряжение, В

220 ± 22

- частота, Гц

50 ± 1

Потребляемая мощность, Вт, не более

200

Диаметр шарика для шкал Бринелля, мм

2,5;

5; 10

Габаритные размеры твердомера, мм, не более

- высота

750

790

- ширина

240

250

- глубина

590

570

Масса, кг, не более

112

135

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность, %, не более

65

- атмосферное давление, кПа

от 94,0 до 106,7

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на заднюю поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Твердомер стационарный Бринелля NOVOTEST

ТС-Б, ТС-Б-Ц2

1 шт.

Индентор 0 2,5 мм

Согласно заказу

Индентор 0 5 мм

Согласно заказу

Индентор 0 10 мм

Согласно заказу

Большой плоский стол

1 шт.

Малый плоский стол

1 шт.

V-образный стол

1 шт.

Меры твердости

Согласно заказу

Микроскоп

1 шт.

Кабель питания

1 шт.

Упаковочная тара

1 шт.

Руководство по эксплуатации

НТЦ.ЭДТС-Б.000 РЭ НТЦ.ЭДТС-Б-Ц2.000 РЭ

1 экз.

Паспорт

НТЦ.ЭД.ТС-Б.000 ПС НТЦ.ЭД.ТС-Б-Ц2.000 ПС

1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

- эталонные меры твердости по шкалам Бринелля, 2-го разряда по ГОСТ 8.062-85 со значениями (100 ± 25) HB (HBW), (200 ± 50) HB (HBW), (400 ± 50) HB (HBW).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю

Нормативные документы

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 8.398-80 Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки

ПРВМ.441118.002 ТУ:2018 «Твердомеры стационарные NOVOTEST ТС. Технические условия»

79291-20
Номер в ГРСИ РФ:
79291-20
Производитель / заявитель:
ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург
Год регистрации:
2020
Cрок действия реестра:
22.09.2025
