| Номер в госреестре | 79337-20 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | ITECH |
| Изготовитель | "ITECH Electronic Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания ITECH (далее по тексту - источники питания) предназначены для воспроизведений и измерений напряжения и силы постоянного и переменного тока.
Принцип действия источников питания основан на формировании стабилизированных значений напряжения и силы постоянного и переменного тока на выходах прибора. Полученные значения напряжения и силы постоянного и переменного тока отображаются на дисплее.
Источники питания представляют собой регулируемые программируемые источники питания различной мощности.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены цифровые индикаторы текущих значений тока и напряжения, кнопки управления или поворотный регулятор, клеммы выходного напряжения, а также цифровые кнопки задания выходных напряжения и тока. На задней панели источников питания имеется разъём для связи с персональным компьютером через интерфейс RS-232/GPIB USB, в зависимости от используемого переходника.
Источники питания выпускаются в следующих модификациях: IT6121B, IT6122B, IT6123B, IT6132B, IT6133B, IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302, IT6322, IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721, IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A, IT6874B, IT6922A, IT6932A, IT6933A, IT6942A, IT6952A, IT6953A, IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H, различающихся между собой диапазонами выходных значений напряжений и силой тока, погрешностью воспроизведений/измерений выходных значений напряжений и силы тока, конструктивным исполнением, наличием интерфейсов связи. Модификации IT6322A, IT6322B, IT6332A, IT6332B, IT6302, IT6322, IT6333A, IT6333B имеют три выходных канала.
Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотной ручки, расположенных на лицевой панели источников питания.
Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов и пульсаций.
Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.

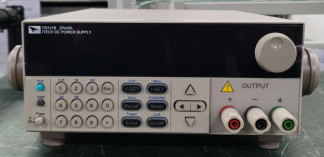

Общий вид средства измерений представлен на рисунке 1.
Пломбирование осуществляется методом нанесения специального лака на резьбовые соединения болтов с корпусом прибора, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
|
1 (TERD aov«vioow 1 ■ ШШ Гсу! ГСП ■ |
||
|
IS Ш |
ЕЗ КЗ |
Со53 та д ш s |
|
ZJ |
а |
|
|
ZD |
о |
|
|
о |
ГП |
W |
|
1 |
||
Ш *j v®
Модификации IT6720, IT6721
Модификации IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A, IT6874B, IT6922A, IT6932A, IT6933A, IT6942A, IT6952A,
IT6953A
Модификация IT7326H Рисунок 1 - Общий вид средств измерений
Программное обеспечение предназначено для управления источниками с помощью компьютера. В источниках используется встроенное программное обеспечение. Конструкция источников питания исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
|
Уровень защиты программного обеспечения «средний» Р 50.2.077-2014. Таблица 1 - Идентификационные данные программного обеспечения |
в соответствии с |
|
Идентификационные данные (признаки) для вариантов исполнений |
Значение |
|
Идентификационное наименование ПО |
PV9000 |
|
Номер версии (идентификационный номер) ПО |
не ниже V0.04 |
|
Цифровой идентификатор ПО |
CRC |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В для модификаций: |
|
|
-IT6121B |
от 0 до 20 |
|
-IT6122B |
от 0 до 32 |
|
-IT6132B |
от 0 до 30 |
|
-IT6123B |
от 0 до 72 |
|
-IT6133B |
от 0 до 60 |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6302, IT6322 |
|
|
- канал 1 |
от 0 до 30 |
|
- канал 2 |
от 0 до 30 |
|
- канал 3 |
от 0 до 5 |
|
- IT6333A, IT6333B |
|
|
- канал 1 |
от 0 до 60 |
|
- канал 2 |
от 0 до 60 |
|
- канал 3 |
от 0 до 5 |
|
- IT6502D, IT6512, IT6512A |
от 0 до 80 |
|
- IT6513, IT6513A |
от 0 до 150 |
|
- IT6720, IT6721 |
от 0 до 60 |
|
- IT6861A, IT6861B |
|
|
- диапазон 1 |
от 0 до 20 |
|
- диапазон 2 |
от 0 до 8 |
|
- IT6862A, IT6862B |
|
|
- диапазон 1 |
от 0 до 32 |
|
- диапазон 2 |
от 0 до 12 |
|
- IT6863A, IT6863B |
|
|
- диапазон 1 |
от 0 до 72 |
|
- диапазон 2 |
от 0 до 32 |
|
- IT6872A, IT6872B |
|
|
- диапазон 1 |
от 0 до 35 |
|
- диапазон 2 |
от 0 до 15 |
|
- IT6873A, IT6873B |
|
|
- диапазон 1 |
от 0 до 75 |
|
- диапазон 2 |
от 0 до 32 |
|
- IT6874A, IT6874B |
|
|
- диапазон 1 |
от 0 до 150 |
|
- диапазон 2 |
от 0 до 60 |
|
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, |
от 0 до 60 |
|
IT6952A, IT6952B |
|
|
- IT6933A, IT6953A, IT6953B |
от 0 до 150 |
|
Диапазон воспроизведений/измерений напряжения переменного тока, В для модификаций: |
|
|
- IT7321, IT7322, IT7324, IT7326, IT7326H |
от 0 до 150 |
|
- диапазон 1 |
от 0 до 300 |
|
- диапазон 2 |
|
|
- IT7322H, IT7324H |
от 0 до 250 |
|
- диапазон 1 |
от 0 до 500 |
|
- диапазон 2 |
|
Пределы допускаемой абсолютной погрешности |
|
|
воспроизведений/измерений напряжения постоянного тока, мВ |
|
|
для модификаций: |
|
|
- IT6121B, IT6122B, IT6132B |
±(0,0003 • иуст + 3) |
|
- IT6123B, IT6133B |
±(0,0003 • иуст + 6) |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B |
±(0,0003 • иуст + 10) |
|
-IT6302 |
±(0,0006 • иуст + 20) |
|
-IT6322 |
±(0,0003 • иуст + 10) |
|
- IT6502D, IT6512, IT6512A |
±(0,0002 • иуст + 30) |
|
- IT6513, IT6513A |
±(0,0005 • иуст + 30) |
|
-IT6720, IT6721 |
±(0,0005 • иуст + 10) |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, |
|
|
IT6872A, IT6872B, IT6873A, IT6873B |
±(0,0004 • Иуст + 8) |
|
- IT6874A, IT6874B |
±(0,0005 • Иуст + 20) |
|
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, |
|
|
IT6952A, IT6952B |
±(0,0003 • Иуст + 5) |
|
- IT6933A |
±(0,0004 • Иуст + 30) |
|
- IT6953A, IT6953B |
±(0,0003 • Иуст + 20) |
|
Пределы допускаемой абсолютной погрешности |
|
|
воспроизведений/измерений напряжения переменного тока, мВ |
|
|
для модификаций: |
|
|
- IT7321, IT7322, IT7324, IT7326 |
±(0,002 • иуст + 0,6) |
|
- IT7322H, IT7324H, IT7326H |
±(0,002 • иуст + 1,2) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А |
|
|
для модификаций: |
|
|
-IT6121B |
от 0 до 5 |
|
-IT6122B |
от 0 до 3 |
|
-IT6132B |
от 0 до 5 |
|
-IT6123B |
от 0 до 1,2 |
|
-IT6133B |
от 0 до 2,5 |
|
- IT6322A, IT6322B, IT6333A, IT6333B, IT6302, IT6322 |
от 0 до 3 |
|
- IT6332A, IT6332B |
|
|
- канал 1 |
от 0 до 6 |
|
- канал 2 |
от 0 до 6 |
|
- канал 3 |
от 0 до 3 |
|
- IT6502D, IT6512, IT6512A |
от 0 до 60 |
|
- IT6513, IT6513A |
от 0 до 30 |
|
- IT6720 |
от 0 до 5 |
|
-IT6721 |
от 0 до 8 |
|
- IT6861A, IT6861B |
|
|
- диапазон 1 |
от 0 до 5 |
|
- диапазон 2 |
от 0 до 9 |
|
- IT6862A, IT6862B |
|
|
- диапазон 1 |
от 0 до 3 |
|
- диапазон 2 |
от 0 до 6 |
|
- IT6863A, IT6863B |
|
|
- диапазон 1 |
от 0 до 1,5 |
|
- диапазон 2 |
от 0 до 3 |
|
- IT6872A, IT6872B |
|
|
- диапазон 1 |
от 0 до 4 |
|
- диапазон 2 |
от 0 до 7 |
|
- IT6873A, IT6873B |
|
|
- диапазон 1 |
от 0 до 2 |
|
- диапазон 2 |
от 0 до 4 |
|
- IT6874A, IT6874B |
||
|
- диапазон 1 |
от 0 до 1,2 |
|
|
- диапазон 2 |
от 0 до 2 |
|
|
- IT6922A, IT6922B, IT6933A, IT6933B |
от 0 до 5 |
|
|
- IT6932A, IT6932B, IT6953A, IT6953B |
от 0 до 10 |
|
|
- IT6942A, IT6942B |
от 0 до 15 |
|
|
- IT6952A, IT6952B |
от 0 до 25 |
|
|
Пределы допускаемой абсолютной погрешности |
||
|
воспроизведений/измерений силы постоянного тока, мА |
||
|
для модификаций: |
||
|
- IT6121B, IT6122B |
±(0,0005 • 1уст + 2) |
|
|
-IT6132B |
±(0,0005 |
• 1уст + 2,5) |
|
-IT6123B |
±(0,0005 • 1уст + 1) |
|
|
-IT6133B |
±(0,0005 |
с т + 5) |
|
- IT6322A, IT6322B |
±(0,01 |
I т + 5) |
|
- IT6332A, IT6332B |
±(0,01 |
I т + 8) |
|
- IT6333A, IT6333B |
±(0,01 |
I с т + 5) |
|
-IT6302 |
2 ,0 (0, ±( |
1уст + 10) |
|
-IT6322 |
±(0,01 |
I т + 5) |
|
- IT6502D, IT6512, IT6512A |
т Л ,01 (0, ±( |
+ 0,1 • 1лред) |
|
- IT6513, IT6513A |
±(0,02 • 1уст + 0,1 • !пред) |
|
|
- IT6720 |
2 ,0 (0, ±( |
I т + 2) |
|
- IT6721 |
±(0,03 |
I т + 5) |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, |
||
|
IT6872A, IT6872B |
±(0,01 |
• !уст + 5) |
|
- IT6873A, IT6873B, IT6874A, IT6874B |
±(0,01 |
• !уст + 5) |
|
- IT6932A, IT6932B, IT6933A, IT6933B |
±(0,01 |
!уст + 10) |
|
- IT6952A, IT6952B, IT6953A, IT6953B |
±(0,01 |
!уст + 25) |
|
- IT6922A, IT6922B |
±(0,01 |
I т + 5) |
|
- IT6942A, IT6942B |
±(0,01 |
!уст + 15) |
|
Нестабильность выходного напряжения при изменении напряжения |
||
|
питания, В, не более |
||
|
- IT6121B, IT6122B, IT6132B, IT6123B |
±(0,0001 • |
UbbK + 0,01) |
|
-IT6133B |
±(0,0001 • |
ивых + 0,02) |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B |
±(0,0001 • |
ивых + 0,03) |
|
-IT6302 |
±(0,0001 • |
ивых + 0,04) |
|
-IT6322 |
±(0,0001 • |
ивых + 0,03) |
|
- IT6502D, IT6512, IT6512A |
2 0 0 ,0 (0, ±( |
ивых + 0,02) |
|
- IT6513, IT6513A |
2 0 0 ,0 (0, ±( |
ивых + 0,2) |
|
-IT6720 |
±(0,0001 • |
ивых + 0,03) |
|
-IT6721 |
±(0,0001 • |
ивых + 0,05) |
|
- IT6861A, IT6861B, IT6873A, IT6873B, IT6874A, IT6874B |
±(0,0001 • |
ивых + 0,04) |
|
- IT6862A, IT6862B, IT6863A, IT6863B |
±(0,0001 • |
ивых + 0,03) |
|
- IT6872A, IT6872B |
±(0,0001 • |
ивых + 0,05) |
|
- IT6922A, IT6922B |
±(0,0001 • |
ивых + 0,03) |
|
- IT6932A, IT6932B |
±(0,0001 |
ивых + 0,1) |
|
- IT6933A, IT6933B |
±(0,0001 |
ивых + 0,2) |
|
- IT6942A, IT6942B, IT6952A, IT6952B |
±(0,0001 |
ивых + 0,3) |
|
- IT6953A, IT6953B |
±(0,0001 • |
Шк + 0,25) |
|
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H |
±0,001- Uпред |
|
|
Нестабильность выходного напряжения при изменении силы тока |
||
|
нагрузки, В, не более |
||
|
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B |
±(0,0001 • |
ивых + 0,02) |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B |
±(0,0001 • |
ивых + 0,03) |
|
-IT6302 |
±(0,0001 • |
ивых + 0,04) |
|
-IT6322 |
±(0,0001 • |
ивых + 0,03) |
|
- IT6502D, IT6512, IT6512A |
±(0,0001 • |
ивых + 0,08) |
|
- IT6513, IT6513A |
±(0,0005 |
• ивых + 0,3) |
|
- IT6720 |
±(0,0001 • |
ивых + 0,03) |
|
-IT6721 |
±(0,0001 |
ивых + 0,05) |
|
- IT6861A, IT6861B, IT6873A, IT6873B, IT6874A, IT6874B |
±(0,0001 • |
ивых + 0,04) |
|
- IT6862A, IT6862B, IT6863A, IT6863B |
±(0,0001 • |
ивых + 0,03) |
|
- IT6872A, IT6872B |
±(0,0001 • |
ивых + 0,05) |
|
- IT6922A, IT6922B |
±(0,0001 • |
ивых + 0,03) |
|
- IT6932A, IT6932B |
±(0,0001 |
• ивых + 0,1) |
|
- IT6933A, IT6933B |
±(0,0001 |
• ивых + 0,2) |
|
- IT6942A, IT6942B, IT6952A, IT6952B |
±(0,0001 |
• ивых + 0,3) |
|
- IT6953A, ГГ6953В |
±(0,0001 • |
Увых + 0,25) |
|
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H |
±0,005- Упред |
|
|
Нестабильность силы тока при изменении напряжения питания, А, |
||
|
не более |
||
|
- IT6121B, IT6122B, IT6132B, IT6123B |
±(0,0005 |
1вых + 0,01) |
|
-IT6133B |
±(0,0005 • |
1вых + 0,005) |
|
- IT6322A, IT6322B |
±(0,001 • |
3) ,0 0, + х ы |
|
- IT6332A, IT6332B, IT6333A, IT6333B |
±(0,0001 |
1вых + 0,03) |
|
-IT6302 |
2 0 ,0 (0, ±( |
1вых + 0,03) |
|
-IT6322 |
±(0,0001 |
1вых + 0,03) |
|
- IT6502D, IT6512, IT6512A |
2 0 0 ,0 (0, ±( |
1вых + 0,02) |
|
- IT6513, IT6513A |
2 0 0 ,0 (0, ±( |
• 1вых + 0,1) |
|
-IT6720 |
±(0,001 • |
1вых + 0,03) |
|
-IT6721 |
±(0,001 • |
5) ,0 0, + х ы |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, |
||
|
IT6873A, IT6873B, IT6874A, IT6874B |
±(0,0001 |
1вых + 0,02) |
|
- IT6872A, IT6872B |
±(0,0001 |
1вых + 0,03) |
|
- IT6922A, IT6922B |
±(0,0005 |
1вых + 0,02) |
|
- IT6932A, IT6932B |
±(0,0005 |
1вых + 0,04) |
|
- IT6933A, IT6933B, IT6942A, IT6942B |
±(0,0001 |
1вых + 0,06) |
|
- IT6952A, IT6952B |
±(0,001 |
1вых + 0,1) |
|
- IT6953A, IT6953B |
±(0,005 |
1вых + 0,1) |
Нестабильность силы тока при изменении напряжения на нагрузке,
А, не более
|
- IT6121B, IT6122B, IT6123B |
±(0,0005 |
• 1вых + 0,01) |
|
-IT6132B |
±(0,0005 |
• 1вых + 0,15) |
|
-IT6133B |
±(0,0005 • |
1вых + 0,005) |
|
- IT6322A, IT6322B |
±(0,001 • |
3) ,0 0, + х ы |
|
- IT6332A, IT6332B, IT6333A, IT6333B |
±(0,0001 |
• 1вых + 0,03) |
|
-IT6302 |
2 0 ,0 (0, ±( |
1вых + 0,03) |
|
-IT6322 |
±(0,0001 |
• 1вых + 0,03) |
|
- IT6502D, IT6512, IT6512A |
±(0,001 |
• 1вых + 0,1) |
|
- IT6513, IT6513A |
±(0,001 |
• 1вых + 0,3) |
|
- IT6720 |
±(0,0001 |
• 1вых + 0,03) |
|
- IT6721 |
±(0,0001 |
• 1вых + 0,05) |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6873A, IT6873B, IT6874A, IT6874B |
±(0,0001 |
• 1вых + 0,02) |
|
- IT6872A, IT6872B |
±(0,0001 |
• 1вых + 0,03) |
|
- IT6922A, IT69232B |
±(0,0005 |
• 1вых + 0,02) |
|
- IT6932A, IT6932B |
±(0,0005 |
• 1вых + 0,04) |
|
- IT6933A, IT6933B, IT6942A, IT6942B |
±(0,0001 |
• 1вых + 0,06) |
|
- IT6952A, IT6952B |
±(0,001 |
I в ы х + 0, |
|
- IT6953A, ГГ6953В |
±(0,005 |
• 1вых + 0,1) |
Примечания:
1. Иуст - значение воспроизводимого напряжения на выходе, В
2. !уст - значение воспроизводимой силы постоянного тока на выходе, А
3. Ипред - верхний предел диапазона установки напряжения, В
4. !пред - верхний предел диапазона установки силы тока, А
5. Ивых - значение напряжения на выходе источника питания по встроенному индикатору, В
6. W- значение силы тока на выходе источника питания по встроенному индикатору, А
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт, для модификаций: -IT6121B |
100 |
|
-IT6122B |
96 |
|
-IT6132B |
150 |
|
-IT6123B |
86,4 |
|
-IT6133B |
150 |
|
-IT6322A, IT6322B |
90 |
|
- IT6332A, IT6332B |
180 |
|
- IT6333A, IT6333B |
180 |
|
-IT6302 |
90 |
|
-IT6322 |
90 |
|
-IT6502D |
800 |
|
- IT6512, IT6512A, IT6513, IT6513A |
1200 |
|
-IT6720 |
100 |
|
-IT6721 |
180 |
|
- IT6861A, IT6861B |
100 |
|
- IT6862A, IT6862B |
96 |
|
- IT6863A, IT6863B |
108 |
|
- IT6872A, IT6872B |
140 |
|
- IT6873A, IT6873B |
150 |
|
- IT6874A, IT6874B |
180 |
|
- IT6933A, IT6933B, IT6932A, IT6932B |
200 |
|
- IT6952A, IT6952B, IT6953A, IT6953B |
600 |
|
- IT6922A, IT6922B |
100 |
|
- IT6942A, IT6942B |
360 |
|
-IT7321 |
300 |
|
- IT7322, IT7322H |
750 |
|
- IT7324, IT7324H |
1500 |
|
- IT7326, IT7326H |
3000 |
|
Уровень пульсаций выходного напряжения (пиковое значение), мВ, не более, для модификаций: - IT6121B, IT6122B |
3 |
|
- IT6132B, IT6123B |
4 |
|
-IT6133B |
5 |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B |
4 |
|
-IT6302 |
5 |
|
-IT6322 |
3 |
|
- IT6502D, IT6512, IT6512A |
30 |
|
- IT6513, IT6513A |
60 |
|
- IT6720 |
2 |
|
-IT6721 |
5 |
|
- IT6861A, IT6861B |
3 |
|
- IT6862A, IT6862B |
4 |
|
- IT6863A, IT6863B |
3 |
|
- IT6872A, IT6872B, IT6873A, IT6873B |
3 |
|
- IT6874A, IT6874B |
5 |
|
- IT6922A, IT6922B |
5 |
|
- IT6932A, IT6932B |
8 |
|
- IT6933A, IT6933B |
30 |
|
- IT6942A, IT6942B |
15 |
|
- IT6952A, IT6952B |
20 |
|
- IT6953A, IT6953B |
50 |
|
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более, для модификаций: - IT6121B, IT6122B, IT6132B, IT6123B, |
3 |
|
-IT6133B |
4 |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B |
5 |
|
-IT6302 |
6 |
|
-IT6322 |
3 |
|
- IT6502D, IT6512, IT6512A |
20 |
|
- IT6513, IT6513A |
40 |
|
-IT6720 |
5 |
|
-IT6721 |
8 |
|
- IT6861A, IT6861B |
9 |
|
- IT6862A, IT6862B |
7 |
|
- IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A, |
|
|
IT6874B |
6 |
|
- IT6922A, IT6922B B |
5 |
|
- IT6932A, IT6932B, IT6933A, IT6933B |
6 |
|
- IT6942A, IT6942B |
8 |
|
- IT6952A, IT6952B, IT6953A, IT6953B |
15 |
|
Количество регулируемых выходных каналов для модификаций: |
|
|
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B |
1 |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302, |
|
|
IT6322 |
2 |
|
- IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721 |
1 |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, |
|
|
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B |
1 |
|
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A, |
|
|
IT6952B, IT6953A, IT6953B |
1 |
|
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H |
1 |
|
Количество нерегулируемых выходных каналов для модификаций: |
|
|
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B |
- |
|
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302, |
1 |
|
IT6322 |
|
|
- IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721 |
- |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, |
- |
|
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B |
|
|
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A, |
|
|
IT6952B, IT6953A, IT6953B |
- |
|
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H |
- |
|
Диапазон воспроизведений/измерений силы переменного тока, А для |
|
|
модификаций: |
|
|
- IT7321, IT7322H |
|
|
- диапазон 1 |
от 0 до 3 |
|
- диапазон 2 |
от 0 до 1,5 |
|
- IT7322, IT7324H |
|
|
- диапазон 1 |
от 0 до 6 |
|
- диапазон 2 |
от 0 до 3 |
|
- IT7324, IT7326H |
|
|
- диапазон 1 |
от 0 до 12 |
|
- диапазон 2 |
от 0 до 6 |
|
-IT7326 |
|
|
- диапазон 1 |
от 0 до 24 |
|
- диапазон 2 |
от 0 до 12 |
|
Напряжение постоянного тока на выходе нерегулируемых каналов, В |
5 |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
110/23 0±10% |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Габаритные размеры (высотах ширинах глубина), мм, не более |
|
|
для модификаций: - IT6121B, IT6122B, IT6132B, IT6123B, IT6133B |
106x242x384 |
|
- IT6322A, IT6322B |
109x255x366 |
|
- IT6332A, IT6332B |
109x256x471 |
|
- IT6333A, IT6333B |
109x256x471 |
|
-IT6302, IT6322 |
109x256x366 |
|
- IT6502D, IT6512, IT6512A, IT6513, IT6513A |
55x482x500 |
|
-IT6720, IT6721 |
175x88x282 |
|
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, |
89x215x355 |
|
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B |
|
|
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A, |
89x215x355 |
|
IT6952B, IT6953A, IT6953B |
|
|
-IT7321 |
89x215x445 |
|
-IT7322, IT7324 |
132x440x536 |
|
- IT7322H, IT7324H |
134x440x536 |
|
- IT7326, IT7326H |
350x484x609 |
|
Масса, кг, не более |
|
|
для модификаций: |
|
|
- IT6121B, IT6122B, IT6132B, IT6123B |
7,3 |
|
-IT6133B |
7 |
|
- IT6322A, IT6322B |
7,7 |
|
- IT6332A, IT6332B, IT6333A, IT6333B |
15 |
|
-IT6302 |
7,1 |
|
-IT6322 |
7,7 |
|
- IT6502D, IT6512, IT6512A, IT6513, IT6513A |
8,5 |
|
-IT6720 |
2,5 |
|
-IT6721 |
3,5 |
|
- IT6861A,IT6861B, IT6862A,T6862B, IT6863A,IT6863B, |
8,5 |
|
IT6872A,IT6872B, IT6873A,IT6873B |
|
|
- IT6874A,IT6874B |
7, 5 |
|
- IT6922A,IT6922B, IT6932A,IT6932B, IT6942A,IT6942B |
7,7 |
|
- IT6952A,IT6952В, IT6953A,IT6953B |
15 |
|
-IT7321 |
10 |
|
-IT7322, IT7324 |
37 |
|
-IT7326 |
103 |
|
- IT7322H |
15 |
|
- IT7324H |
37 |
|
-IT7326H |
103 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания |
IT6121B, IT6122B, IT6123B, IT6132B, IT6133B, IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302, IT6322, IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721, IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A, IT6874B, IT6922A, IT6932A, IT6933A, IT6942A, IT6952A, IT6953A, IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H |
1 шт. (модификация по заказу) |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
РТ-МП-7172-551-2020 |
1 экз. |
осуществляется по документу РТ-МП-7172-551-2020 «ГСИ. Источники питания ITECH. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.05.2020 г.
Основные средства поверки:
- нагрузка электронная АКИП-1310 (регистрационный номер в Федеральном информационном фонде 40237-08);
- нагрузка электронная АКИП-1316 (регистрационный номер в Федеральном информационном фонде 40237-08)
- нагрузка электронная АКИП-1320 (регистрационный номер в Федеральном информационном фонде 40236-08);
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном фонде 61767-15);
- источник питания АКИП-1202/4 (регистрационный номер в Федеральном информационном фонде 63132-16)
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя Itech Electronic, Co., Ltd., Китай Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100
Приказ Росстандарта от 14.05.2015 № 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
| Зарегистрировано поверок | 1389 |
| Поверителей | 35 |
| Актуальность данных | 21.11.2024 |
