| Номер в госреестре | 79338-20 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GeoMax Zenith 16, GeoMax Zenith 40 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GeoMax Zenith 16, GeoMax Zenith 40, (далее -аппаратура) предназначена для измерений длин базисов.
Аппаратура геодезическая спутниковая GeoMax Zenith 16, GeoMax Zenith 40 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
Управление приемником осуществляется с помощью персонального компьютера или полевого контроллера на базе различных операционных систем. Идентификация приемника полевым контроллером может быть выполнена по QR коду. Принимаемая со спутников информация записывается на внутреннюю память или карту памяти microSD с частотой до 20 Гц. Аппаратура оснащена съемными аккумуляторными батареями. На передней панели аппаратуры расположена расположена кнопка «Питание», «Функциональная кнопка» и светодиодные индикаторы. Кнопка «Питание» позволяет включить и выключить прибор. «Функциональная кнопка» выполняет переключение между режимами работы «База» и «Ровер», обновление инициализации и подключение к базе в режиме «Ровер». Светодиоды отображают текущий режим работы, состояние питания, соединения Bluetooth, качество позиционирования и состояние памяти приёмника
В нижней части корпуса аппаратуры располагается разъем TNC внешней УКВ радиоантенны, встроенный порт LEMO, USB и питания, отсек для аккумулятора с отделением для SIM-карты и карты памяти формата microSD, а также втулка с резьбой %-11 для закрепления аппаратуры.
Аппаратура выпускается в двух модификациях: GeoMax Zenith 16 и GeoMax Zenith 40, которые отличаются между собой типом принимаемых спутниковых сигналов, некоторыми метрологическими характеристиками и цветом лицевой панели корпуса.
Аппаратура геодезическая спутниковая GeoMax Zenith 16 позволяет принимать следующие типы спутниковых сигналов:
GPS: L1 C/F, L2P, L2/C;
GLONASS: L1 C/F, L2P, L2/C;
BeiDou: Опционально: B1, B2;
Galileo: Опционально: E1, E5b;
SBAS: L1, L5;
QZSS: Опционально: L1, L2.
Аппаратура геодезическая спутниковая GeoMax Zenith 40 позволяет принимать следующие типы спутниковых сигналов:
GPS: L1 C/F, L2P, L2/C, L5;
GLONASS: L1 C/F, L2P, L2/C, L3;
BeiDou: Опционально: B1, B2, B3;
Galileo: Опционально: E1, AltBOC, E5a, E5b, E6;
SBAS: L1, L5;
QZSS: Опционально: L1, L2, L5, LEX.
NavIC: L5
TerraStar C Pro PPP: Опционально: L-band
В моделях GeoMax Zenith 16 и GeoMax Zenith 40 частотный диапазон UHF (от 400 до 520 МГц.). UHF -ультравысокие частоты. Данный диапазон используется в городах и позволяет получить стабильную связь в многоэтажных застройках. Оптимально подходит для организации связи на относительно небольших расстояниях, благодаря высокой частоте.
Аппаратура геодезическая спутниковая GeoMax Zenith 16, Zenith 40 поддерживает режимы наблюдений “Статика”, “Кинематика”, “Кинематика в реальном времени”.

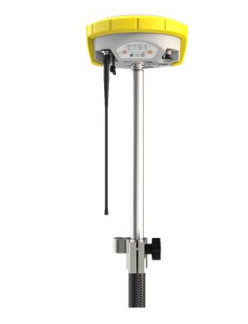

Общий вид аппаратуры представлен на рисунках 1 и 2. Общий вид типовой идентификационной таблички представлен на рисунке 3.
Model: Zenithi6 UHF Equip.No.: 8948181 Art.No.: 870606 Power: 12V-«s0.7A s.No.: 1786215 Manufactured: 2019
Contains: FCCID I IC j T7VEBMU / 2160-EBMU
I URBSATEL-TA23 / 2422A-SATELTA23
' I
Рисунок 3 - Общий вид типовой идентификационной таблички
Пломбирование аппаратуры не производится, ограничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразборным.
Аппаратура геодезическая спутниковая GeoMax Zenith 40 имеет встроенное микропрограммное обеспечение «Firmware Zenith 40», полевое ПО «xPad Ultimate», «xPad Survey», офисное ПО «GeoMax Geo Office» и ПО для выполнения настроек «Zenith Manager Android», «Zenith Manager PC», устанавливаемое на персональный компьютер и мобильное устройство.
Аппаратура геодезическая спутниковая GeoMax Zenith 16 имеет встроенное микропрограммное обеспечение «Firmware Zenith 16», полевое ПО «xPad Ultimate», «xPad Survey», офисное ПО «GeoMax Geo Office» и ПО для выполнения настроек «Zenith Manager Android», «Zenith Manager PC», устанавливаемое на персональный компьютер и мобильное устройство.
С помощью указанного ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных. Если указано несколько программ, имеющих одно назначение, то для управления достаточно только одной из списка.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные(признаки) | Значение | ||||||
| Идентификационное наименование ПО | Firmware Zenith 40 | Firmware Zenith 16 | xPad Ultimate | Zenith Manager Android | Zenith Manager PC | xPad Survey | GeoMax Geo Office |
| Номер версии ПО, не ниже | 5.01 | 5.10. | 4.1.100 | 1.0.0.005 | 1.0.0.0 | 3.6.500 | 3.1.1.0 |
| Цифровой идентификатор ПО | 64937b53 | 257fd6f5 | d22ffcce | 363e2aae | 573922fc | db963d3f | E536DE B2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | ||||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| Модификация | GeoMax Zenith 16 | GeoMax Zenith 40 |
| Диапазон измерений длины базиса, м | от 0 до 30000 | |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)» - в плане - по высоте | ±2-(5,0+0,5-10-6-D) ±2-(10,0+0,5-10-6-D) ±2-(10,0+0,5-10-6-D) ±2-(20,0+0,8-10-6-d) где D - измеряемое расстояние в мм | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) ±2-(8,0+0,5-10-6-D) ±2-(15,0+0,8-10-6-D) где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)» - в плане - по высоте | 5,0+0,5-10-6-D 10,0+0,5-10-6-D 10,0+0,5-10-6-D 20,0+0,8-10-6-D где D - измеряемое расстояние в мм | 3,0+0,5^10-6^D 5,0+0,5-10-6-D 8,0+0,5^10-6^D 15,0+0,840-6^D где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | GeoMax Zenith 16 | GeoMax Zenith 40 |
| Тип приёмника | Многочастотный, многосистемный | |
| Тип антенны | Встроенная | |
| Количество каналов | 181 | 555 |
| Режимы измерений | «Статика», «Кинематика» и «Кинематика в реальном времени (RTK)» | |
| Диапазон рабочих температур, °С | от -40 до +65 | |
| Источник электропитания Напряжение источника питания постоянного тока, В | Внутренний/ внешний от 10,5 до 28 | |
| Габаритные размеры (ВысотахДиаметр), мм, не более | 95x198 | |
| Масса, кг, не более | 1,13 | 1,18 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Приемник | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Карта памяти | - | 1 шт. |
| УКВ антенна* | - | 1 шт. |
| Аккумулятор | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Методика поверки | МП АПМ 61-19 | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| * - УКВ антенна поставляется в комплекте приемников со встроенным радиомодемом | ||
осуществляется по документу МП АПМ 61-19 «ГСИ. Аппаратура геодезическая спутниковая GeoMax Zenith 16, GeoMax Zenith 40. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» октября 2019 г.
Основные средства поверки:
- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831 - фазовый светодальномер (тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия» Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений» Техническая документация «GeoMax AG», Швейцария
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
